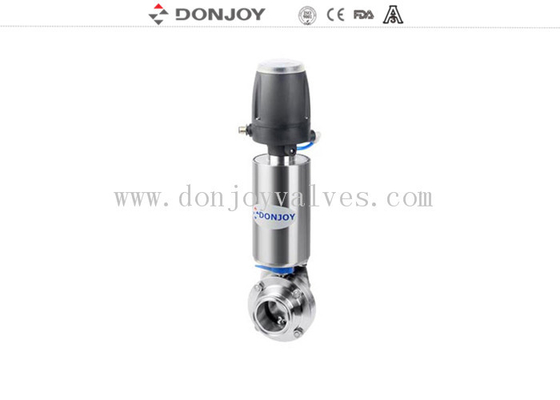

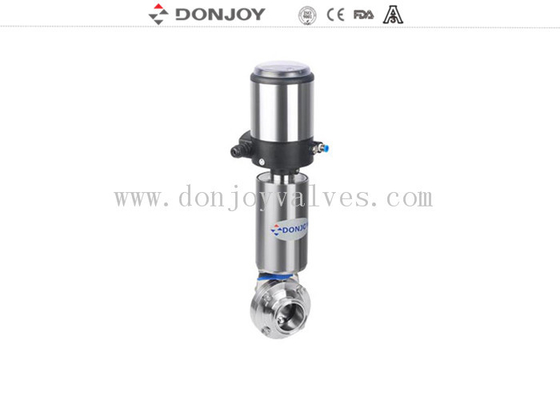

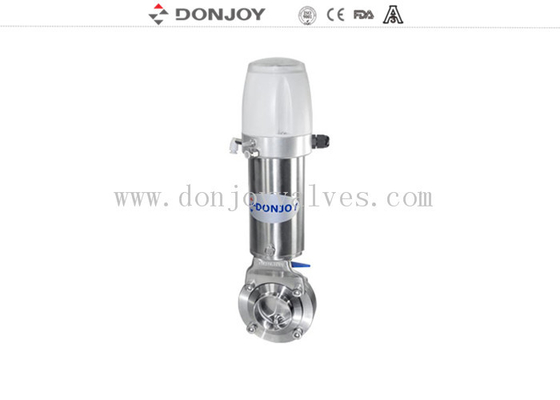

Санитарные сварные дисковые затворы DN10-DN300 с нержавеющей сталью Привод и блок автоматического управления
|
Технические параметры
|
|
Материал стали
|
Смачиваемые детали изделия из стали
|
AISI 304 или 316L
(1.4306 / 1.4404)
|
Предоставляется с материалом
отчет об инспекции
|
|
Другие стальные детали
|
AISI 304
|
|
Материал уплотнения
|
Стандарт
|
EPDM
|
Все уплотнительные материалысоответствуют FDA
21CFR117.2600
|
|
Опции
|
VMQ / Viton (FPM)
|
|
Давление
|
Рабочее давление
|
≤145psi (10 бар)
|
|
Давление подачи для пневматического привода
|
70 ~ 116psi (5 ~ 8 бар)
|
|
Температура
|
Рабочая температура
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (силикон): -58 ~ 356°F (-50 ~ +180°C)
Viton (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Температура стерилизации
|
150°C (302°F), макс. 20 мин
|
|
Обработка поверхности
|
Обработка внутренней поверхности
|
Ra 16 ~ 32µin (0.4 ~ 0.8µm)
|
|
Обработка внешней поверхности
|
Ra 32 ~ 64µin (0.8 ~ 1.6µm)
|
|
Соединение
|
Концевые соединения: стыковая сварка, санитарный хомут, резьбовые соединения (наружная и внутренняя резьба),
фланцевые, I-line или другие по запросу.
|
|
Привод
|
Нормально закрытый (NC) - воздух для открытия и пружина для закрытия;
Нормально открытый (NO) - воздух для закрытия и пружина для открытия;
Воздух-воздух (AA) - воздух для открытия, воздух для закрытия.
|
Санитарные дисковые затворы
Санитарный дисковый затвор также называется гигиеническим дисковым затвором, который представляет собой тип устройства управления потоком, используемый для запуска или остановки потока жидкости через участок трубы.
Санитарные дисковые затворы используются:
Санитарные дисковые затворы Donjoy широко используются в химической промышленности, нефтяной промышленности, металлургии, сантехнике, пищевой, биофармацевтической и химической промышленности；
Дисковый затвор из нержавеющей стали Donjoy, санитарные фитинги - это продукция высокого качества, которая может использоваться в молочной, фармацевтической, пивной, пищевой промышленности, производстве растительного масла и других отраслях промышленности для удовлетворения их профессиональных требований.
Преимущества санитарных дисковых затворов Donjoy:
Санитарный дисковый затвор Donjoy имеет много преимуществ, таких как съемное соединение, простая конструкция и простота обслуживания;
Резиновые уплотнения и диски дисковых затворов Donjoy - это высококачественные детали, обеспечивающие эксплуатационные характеристики и срок службы; Клапаны Donjoy могут поставлять корпус клапана и материалы диска, такие как AISI 304 или AISI 316L, материалы 304L и 316, клапан с автоматическим или ручным управлением в соответствии с вашими запросами.
Применение:
DONJOY - это санитарный пневматический дисковый затвор с приводами с приварными концами, который широко используется в системах трубопроводов для изоляции и управления. дисковый затвор работает автоматически.
Спецификация:
Доступные размеры: от 1/2" до 12" (1/2", 3/4", 1”, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Материал: корпус клапана и материал диска могут быть AISI 304 или AISI 316L, материалы 304L и 316 доступны по запросу.
Макс. рабочее давление: 145psi (10 бар) для DN25/1"-DN100/4"; 116psi (8 бар) для DN125/5"-DN150/6"; 73psi (5 бар) для DN200/8"-DN300/12".
Управление: вертикальный привод SS304, тип NC (нормально закрытый) / NO (нормально открытый) / AA (воздух-воздух) на выбор.
Давление подачи воздуха: 70-116psi (5-8 бар)
Диапазон температур: 14 ~ 248°F (-10 ~ 120°C) с седлом EPDM, -58 ~ 356°F (-50 ~ +180°C) с седлом VMQ (силикон).
Концевые соединения: стыковая сварка / стыковая сварка.
Обработка поверхности: Ra 16 ~ 32µin (0.4 ~ 0.8µm), Ra 32µin по умолчанию.
Опции:
Материал корпуса клапана и диска может быть AISI 304 или AISI 316L, материалы 304L и 316 доступны по запросу. Седло и прокладка могут быть EPDM, VMQ (силикон) или Viton (FPM), все соответствуют FDA 21CFR177.2600.
Концевое соединение может быть стыковой сваркой, санитарным треххомутовым соединением, резьбовым, фланцевым, I-line или другими по запросу.
Ручки: 4-позиционная ручка; многопозиционная ручка с пластиковой крышкой или из чистой нержавеющей стали.
Приводы для достижения автоматической работы:
пневматический привод из нержавеющей стали (вертикальный тип), пневматический алюминиевый привод (горизонтальный тип) и электрический привод.
NC: нормально закрытый (отказ в закрытом состоянии) --- воздух для открытия, пружина для закрытия
NO: нормально открытый (отказ в открытом состоянии) --- воздух для закрытия, пружина для открытия
AA: двойного действия --- воздух для открытия, воздух для закрытия
- Интеллектуальное управление клапаном: датчик положения, контроллер C-top, контроллер C-top (AS-I)
- Стандарты: DIN, 3A, SMS, ISO / IDF, BS / RJT и ASME / BPE
