Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE/FDA/ISO/3A
Номер модели:
NO.VSJ100N1
свяжитесь мы

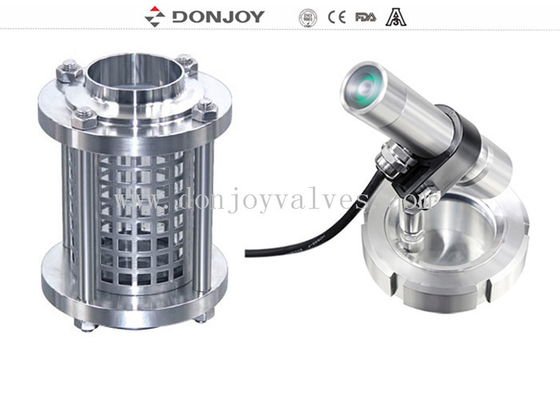

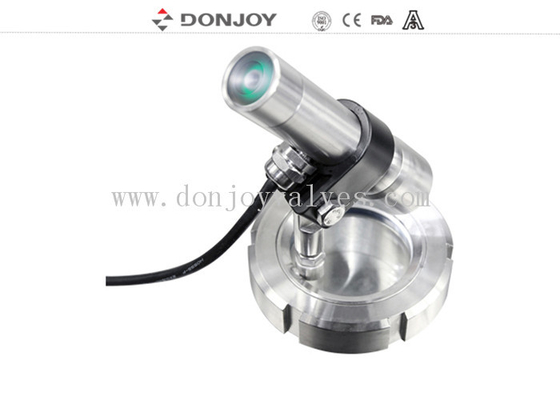

Стекло видимости нержавеющей стали танка DONJOY высококачественное горячее продавая гигиеническое со светлым DC24V для фармацевтического
Быстрая деталь

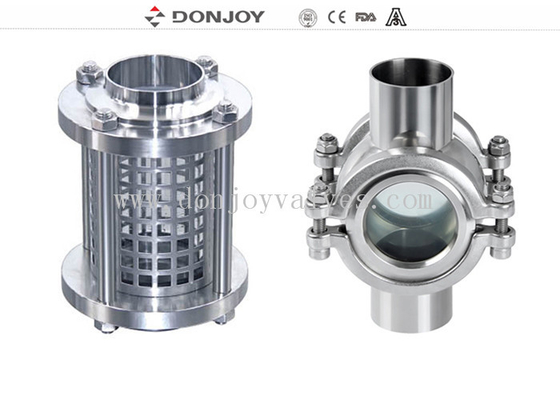

Трубчатое стекло видимости, прямое стекло видимости, четырехпроводное стекло видимости, стекло видимости соединения со светом
Размер: DN10-DN300/0.5» - 12"
Набивка: EPDM, NBR, FPDM
Давление деятельности: 10Bar
Спецификация
Продукт |
Встроенное стекло видимости |
Материал тела клапана: |
SS304/SS316L/1.4301/1.4404 |
Материал уплотнения: |
EPDM, NBR, FPM |
Стекло видимости: |
закаленный стеклянный боросиликат |
Max.temperature: |
-10 до 120 градусов |
Батарея: |
Никакой |
Доступный соединение: |
Струбцина, поток, сварка, DIN, SMS, IDF |
Доступный стандарт: |
DIN, SMS, 3A, ISO |
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
Объем применения: |
Молокозавод, еда, напиток, фармация, косметика, etc |
Упаковывая детали: |
Случай переклейки или подгонянный. Или согласно запросу клиентов |
Детали доставки: |
10-20 дней |
Чертеж
ДЮЙМ
Размер | H | D | D1 | DN |
1/2» | 140 | 78 | 12,7 | 9,4 |
3/4" | 140 | 78 | 19,1 | 15,8 |
1" | 140 | 78 | 25,4 | 22,4 |
1 1/4" | 140 | 78 | 31,8 | 28,8 |
1 1/2» | 140 | 86 | 38,1 | 35,1 |
2" | 142 | 102 | 50,8 | 47,8 |
2 /12» | 146 | 115 | 63,5 | 59,5 |
3" | 146 | 124 | 76,2 | 72,2 |
3 1/2» | 150 | 139 | 89 | 85 |
4" | 156 | 154 | 101,6 | 97,6 |
5" | 170 | 185 | 133 | 127 |
6" | 180 | 215 | 147 | 153 |
DIN
Размер | H | D | D1 | DN |
DN10 | 140 | 78 | 13 | 10 |
DN15 | 140 | 78 | 18 | 15 |
DN20 | 140 | 78 | 22 | 19 |
DN25 | 140 | 78 | 28 | 25 |
DN32 | 140 | 86 | 34 | 31 |
DN40 | 140 | 90 | 40 | 37 |
DN50 | 142 | 102 | 52 | 49 |
DN65 | 146 | 124 | 70 | 66 |
DN80 | 150 | 139 | 85 | 81 |
DN100 | 156 | 154 | 104 | 100 |
DN125 | 170 | 185 | 129 | 125 |
DN150 | 180 | 215 | 154 | 150 |
Применение
Прямое стекло видимости и четырехпроводное стекло видимости состоятся из железного каркаса нержавеющей стали и закаленного стекла. Через его, оператор может наблюдать пропускать жидкости ясно и точно в полях химических промышленностей еды, косметик, фармацевтических и точных.
Размер от 1" - 12" к DN25--DN300 стекло можно установить на оборудование через струбцины.
