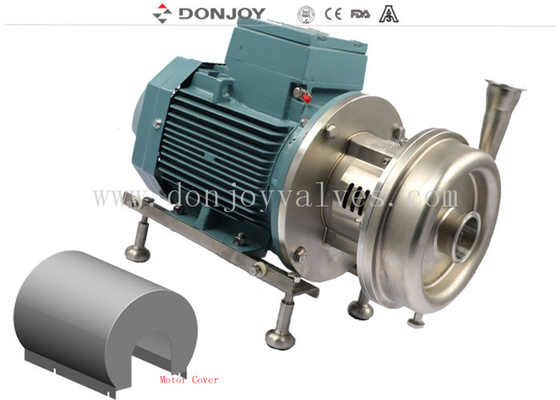

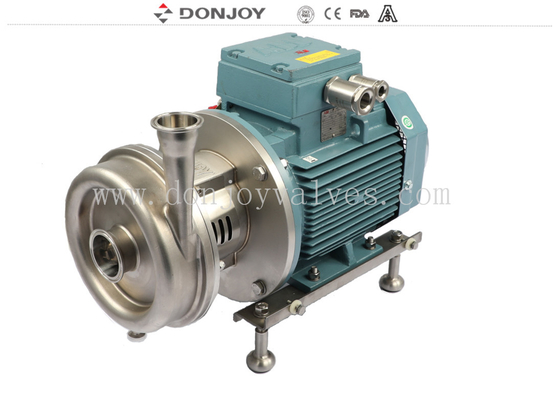

Высокопроизводительный санитарный вертикальный центробежный водяной насос из нержавеющей стали для пищевой, напиточной, винодельческой промышленности
Решение для высокой эффективности, низкого уровня шума, простого и экономичного обслуживания, высокой чистоты
Центробежный насос серии KLX является улучшенной версией центробежного насоса KS, оптимизированы не только внутренняя структура, такая как конструкция крыльчатки, обработка мертвых зон, конструкция балансировки давления уплотнения и механическое уплотнение полностью находится в зоне промывки.
Конфигурация
Механическое уплотнение в C/SIC и SIC/SIC одинарное или двойное
Прокладки (стандарт): EPDM (одобрено FDA)
Соединения: Хомутное, резьбовое, фланцевое, DIN, SMS, RJT, IDF
Двигатель: 2900, 1450, 3600 об/мин, 50 Гц, 60 Гц
Детали, контактирующие со средой: AISI 316L/AISI304 (Остальные детали AISI 304)
Технические характеристики
| Название продукта: |
Центробежный насос высокой чистоты |
| Материал корпуса клапана: |
SS304 / SS316L / 1.4301 / 1.4404 |
| Материал уплотнения: |
EPDM (Стандарт, одобрено FDA) FPM (Viton) и NBR |
| Макс. расход: |
150 м³/ч |
| Макс. скорость: |
3600 мин-1 |
| Макс. напор: |
70H(м) |
| Макс. рабочее давление: |
7 бар/99 PSI |
|
Макс. рабочая
Температура:
|
120 °C |
| Двигатель: |
ABB / отечественный / SIEMENS |
| Частота двигателя: |
50 Гц, 60 Гц |
| Обработка поверхности: |
Внутренняя полировка и пескоструйная обработка снаружи |
| Структура применения: |
KS/BS |
| Доступные соединения: |
Tri-Clamp, Резьба, Фланец |
| Доступный стандарт: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Управление: |
Электрическое |
| Опция низкого сброса: |
Низкий сброс / мембранный клапан / шаровой клапан / дроссельная заслонка |
| Область применения: |
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д. |
| Крыльчатки: |
Открытые |
| Уровень: |
Санитарный класс |
Применение
1. Этот насос изготовлен из нержавеющей стали и с закрытым двигателем.
2. Санитарная и экономичная конструкция делает его идеальным для молочных заводов, производства напитков, пищевой промышленности, фармацевтической и тонкой химической промышленности.
Технические преимущества:
1. Разборка и установка для обслуживания могут быть выполнены без профессионального персонала и специальных инструментов
2. Первоначальное использование при установке и отладке, даже если короткое обратное вращение не приведет к повреждению.
3. Крыльчатка и вал соединены шпонкой, крыльчатка и вращающееся кольцо механического уплотнения соединены штифтом. Статическое кольцо механического уплотнения и корпус насоса соединены специальным фланцем
4. Совместимость с одинарным и двойным механическим уплотнением, нужно только заменить механическое уплотнение
Обработка поверхности
Внутренняя обработка поверхности: Ra≤ 0,8 мкм
Внешняя обработка поверхности: Пескоструйная обработка или зеркальная полировка
Выбор модели
| Модель |
20 T/24 M |
30 T/24 M |
40 T/36 M |
| Расход |
20 T |
30 T |
40 T |
| Общий напор |
24 м |
24 м |
36 м |
| Высота всасывания |
5-6 м |
5-6 м |
5-6 м |
| Диаметр крыльчатки |
192 мм |
192 мм |
215 мм |
| Диаметр входа/выхода |
63,5/63,5 мм |
76,5/63,5 мм |
76/76 мм |
| Тип двигателя |
M2QA132S4A |
M2QA132M4A |
M2QA160SM4A |
| Мощность |
5,5 кВт (380 В/50 Гц) |
7,5 кВт (380 В/50 Гц) |
11 кВт (380 В/50 Гц) |
| Скорость |
1420 об/мин |
1420 об/мин |
1420 об/мин |
| Размеры (Д*Ш*В) |
760*320*475 |
760*320*475 |
1006*360*600 |
| Вес машины |
110 кг |
116 кг |
168 кг |
