Место происхождения:
КИТАЙ
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
TUL/TUR
свяжитесь мы
Видео

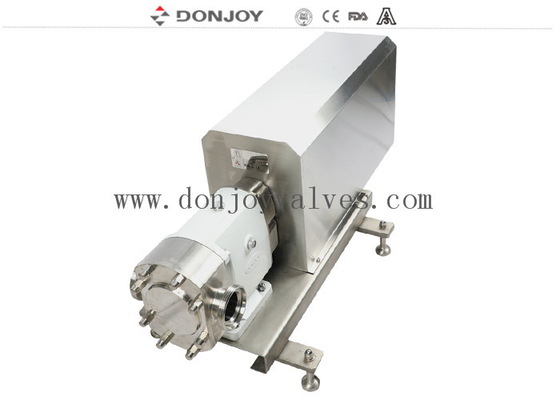

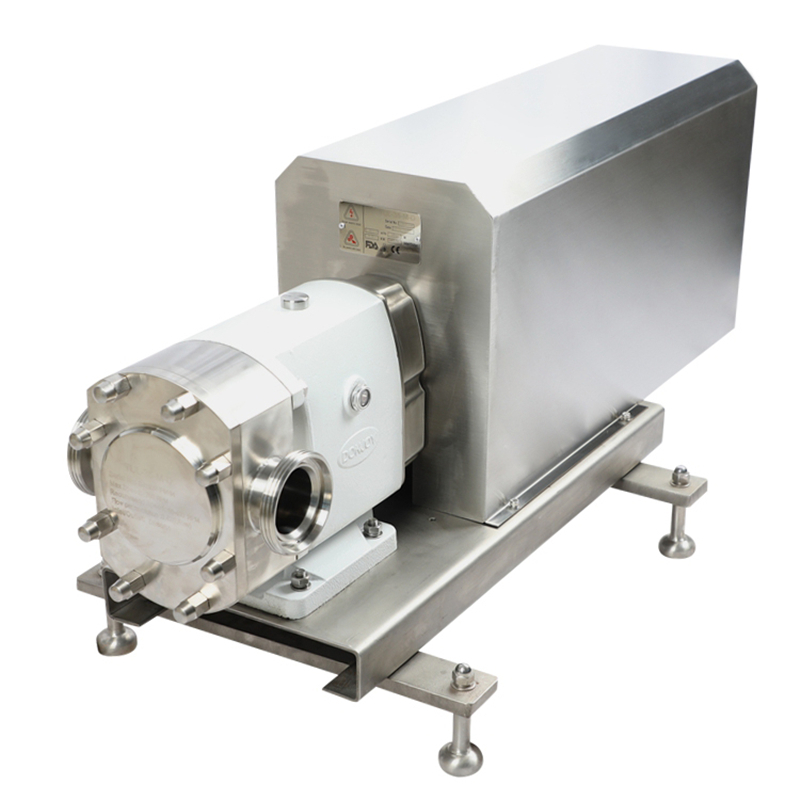

Кулачковый насос чистоты TUL-20 с высокой вязкостью и крышкой двигателя
Техническая особенность

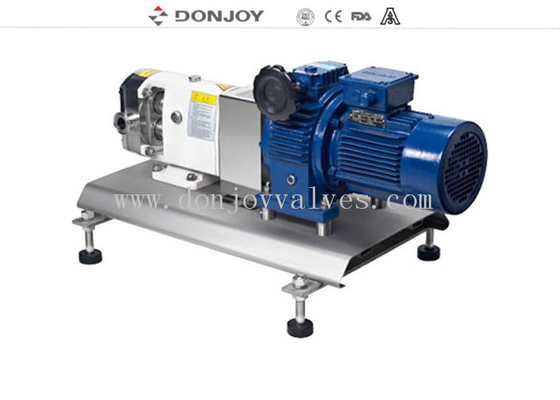

А. Бесступенчатая трансмиссия Мауала
B. Преобразователь частоты регулирует мотор-редуктор.
C. Выходная передача с фиксированной скоростью
Описание
Параметры
1. Механическое уплотнение: SIC/SICE/EPDM, TC/TC, EPDM
2. Одинарное уплотнение, двойное механическое уплотнение.
3. Роторы: 2 лепестковых ротора, 3 лепестковых ротора, роторы-бабочки, одинарные роторы-бабочки.
4. Прокладка: FPM (Витон), NBR, EPDM
5. Предохранительный клапан на передней крышке r внешний байпас.
6. Встроенный предохранительный клапан.
7. Торцевая тепловая рубашка.
8. Полная тепловая рубашка.
9. Вертикальная серия TUR или горизонтальная серия TUL.
10. Различные диски и исправления
11. Сборка на опорной плите из нержавеющей стали.
12. Соединение: зажим (DIN32676,3A,ISO), резьба (DIN,SMS,RJT,IDF), стыковая сварка, фланец
13. Двигатель типа B5, частота двигателя 50 Гц, 60 Гц.
14. Напряжение (В) 220-240, 360-400, 420-460, 630-690.
Технические характеристики
|
Наименование товара: |
Роторный насос TUL-60 с механическим двигателем с ручной регулировкой и двигателем для меда |
|
Материал: |
СС304/СС316Л/1.4301/1.4404 |
|
Материал уплотнения: |
SIC/SIC/EPDM (стандарт, одобрение FDA) |
|
Макс.Поток: |
62 м3/ч / 395 галлонов в минуту |
|
Макс.давление: |
12 бар/174 фунтов на квадратный дюйм |
|
Макс.рев: |
1450 об/мин |
|
Тип ротора: |
2-х лепестковые, 3-х лепестковые, бабочка, сигнальная бабочка |
| Монтаж | Возможна установка с преобразователем частоты. |
| Преобразователь частоты | Необязательный |
|
Механическая печать: |
SIC/SiC/EPDM (стандарт) |
|
Напряжение: |
110В, 220В, 380В |
|
Мотор: |
АББ, шить, 50 Гц/60 Гц |
|
Обработка поверхности: |
Внутренняя полировка и пескоструйная обработка снаружи |
|
Доступное подключение: |
Зажим, резьба, стыковая сварка, фланец |
|
В наличии стандарт: |
DIN, СМС, 3А, РДЖТ, ИСО/ИДФ |
|
Эксплуатируется: |
Электрический |
|
Сертификат: |
3А/54-02 (1580), ПЕД/97/23/ЕС, |
|
Область применения: |
Молочные продукты, продукты питания, напитки, аптеки, косметика и т. д. |
Дизайн и особенности
1. Горизонтальная ТУЛ, вертикальная ТУР.
2. Конструкция с голым валом
3. Гигиеничная конструкция крепления роторов.
4. Санитарное механическое уплотнение, простота очистки и обслуживания.
5. Применяется для очистки CIP и стерилизации.
6. согласно стандарту США 3А
Приложения
Этот насос предназначен для перекачки вязких и маловязких сред в пищевой, косметической и фармацевтической промышленности.
Принципы
1. Когда лепестки вращаются, пространство на стороне суцитона увеличивается по мере удаления одной доли от другой, создавая тем самым частичный вакуум, который втягивает жидкость в камеру насоса.
2. При вращении валов каждая лопасть последовательно заполняется, и жидкость вытесняется в сторону нагнетания. Небольшие зазоры между лепестками, а также между лепестками и стенками корпуса насоса обеспечивают правильное заполнение пространств.
3. Корпус насоса полностью заполнен, жидкость выходит через зубцы кулачков и прижимается к стенкам полостей.Что способствует насосу ацитона.
ВХОДНОЕ И ВЫХОДНОЕ СОЕДИНЕНИЕ НАСОСА
Модель и вес насоса
| пМодель УМЗ | Крутящий момент входного вала (Нм) | Максимальная осевая радиальная нагрузка (Н) | Размер соединения внутреннего диаметра [мм] |
Рекомендуемый максимальный теоретический размер мягких частиц [мм] |
Вес насоса без оборудования [кг] |
| СТУЛ-10 | 15 | 224 | 22,4 | 6 | 12 |
| ТУЛ-20 | 60 | 750 | 22,4 | 10 | 32 |
| ТУЛ-23 | 60 | 750 | 35,1 | 20 | 34 |
| ТУЛ-25 | 60 | 750 | 47,8 | 20 | 39 |
| ТУЛ-30 | 123 | 1237 | 47,8 | 25 | 60 |
| ТУЛ-35 | 123 | 1237 | 59,5 | 25 | 63 |
| ТУЛ-55 | 123 | 1237 | 66 | 25 | 65 |
| ТУЛ-60 | 123 | 1237 | 72,2 | 25 | 68 |
| ТУЛ-70 | 416 | 2588 | 72,2 | 40 | 151 |
| ТУЛ-80 | 416 | 2588 | 72,2 | 40 | 151 |
| ТУЛ-100 | 416 | 2588 | 97,6 | 40 | 160 |
| ТУЛ-125 | 416 | 2588 | 125 | 40 | 165 |
Лопастной насос Кривая
Чертеж лопастного насоса
Конкурентное преимущество
«DONJOY — единственная компания, которая прошла сертификацию девяти серий продукции американской сертификационной организацией 3A в азиатской области санитарных насосов и клапанов».
