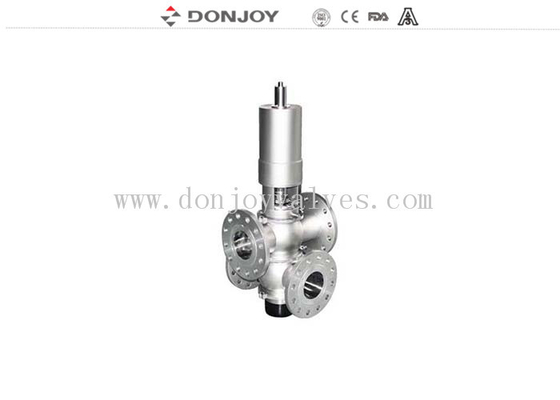

Санитарный микс-клапан DN40 с пневматическим приводом

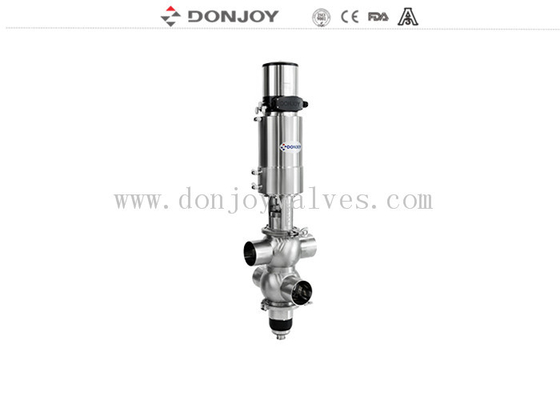

Санитарный микс-пруф клапан с пневматическим приводом и головкой управления, серия IS-C

Спецификация


Применения
◆ Микс-пруф клапан широко используется в технологии обработки жидкостей, особенно в производстве напитков и молочной промышленности.
◆ Микс-пруф клапан - это клапан с высокой степенью двойного уплотнения. Через интерфейс между двумя жидкостями эта система может быть реализована в двух процессах синхронизации корпуса, предотвращая возможность загрязнения материалов. Камера утечки и детектор утечки самоочищаются седлом клапана.

Принципы работы
● Микс-пруф клапан подъемного типа управляется дистанционно сжатым воздухом. Обычно он закрыт до запуска.
● Микс-пруф клапан состоит из двух независимых пробок, которые образуют камеру утечки в атмосферу в нормальном рабочем состоянии. Когда происходит случайный сбой, вызывающий утечку, среда будет поступать в камеру и выводиться через выходной порт.
● Камера утечки закрыта, когда клапан работает, среда может проходить по одному трубопроводу в другой. Этот клапан может очищаться на месте. Пользователям доступны многие варианты комбинации CIP и SIP (см. параметры функции очистки и стерилизации).
● Система очистки может очищать верхнюю, нижнюю часть штока и камеру утечки, что обеспечивает высокую гигиеничность клапана. Эффективная система очистки позволяет жидкости, предназначенной для (CIP), очищать на месте, непосредственно промывая весь внутренний корпус клапана, что занимает меньше времени, чем обычная система очистки.
● Еще одним преимуществом системы высокой очистки является то, что микс-пруф клапан подъемного типа может применяться для асептической обработки. Если пользователь подает пар в трубопровод CIP, система образует щит, который может изолировать воздух.

Чертеж


Комбинация корпуса клапана


Выбор функции

Также используется для коллектора, примеры стандартного коллектора
