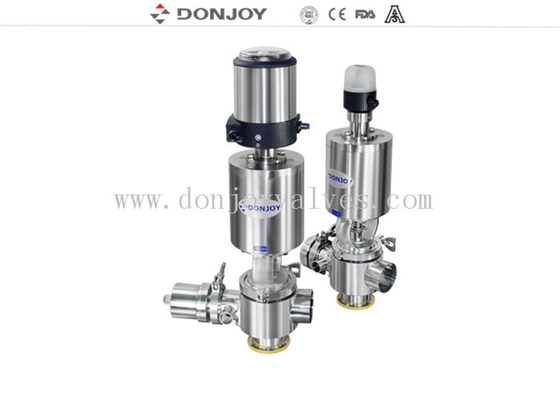

CIP Санитарный отводной седельный клапан среднего давления с пневматическим приводом с IL-Top
Описание
Две дополнительные конструкции: один корпус клапана (остановка реверса)
Три корпуса клапана (отводной седельный клапан)
Спецификация
|
Наименование товара: |
CIP Санитарный отводной седельный клапан среднего давления с пневматическим приводом с IL-Top |
|
Материал корпуса клапана: |
316 л |
|
Материал уплотнения: |
EPDM (стандарт) FPM / SILICON/NBR, FDA177.2600 |
|
Максимальное рабочее давление: |
10 бар |
|
Максимальная рабочая температура: |
120°С |
|
Доступный размер: |
DN40 - DN100 или 1,5" - 4" |
|
Доступное соединение: |
Хомут/сварка/резьба/специальное соединение |
|
Доступный стандарт: |
3А/ДИН/СМС/РДЖТ/ИСО/ИДФ |
|
Работает: |
Пневматический |
|
Один корпус клапана: |
|
|
Три корпуса клапанов: |
Отводной седельный клапан |
|
Направление |
Угловая ориентация 360° |
|
Уборка |
CIP-очистка |
|
Состав |
С пневматическим приводом и C-TOP |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Приложения
Смесительный запорный клапан CIP с внешним питанием предназначен для случаев, когда два разных потока продукта проходят через один и тот же единственный клапан, оба гарантируют предотвращение смешивания жидкости и удобны для контроля рабочего состояния.
Принципы работы
1. Дистанционное управление с помощью сжатого воздуха. Этот клапан нормально закрыт (NC). Этот клапан соединен с двумя небольшими пневматическими клапанами (нормально открытыми).один для мониторинга, другой для CIP.
2. Корпус (верхний шток внутри переключающего клапана) имеет два уплотнения, которые образуют камеру утечки между собой, среда утечки течет в камеру, выпускается через детекторный клапан. Подача воздуха к приводу может сделать клапан чистым на месте.
3. При очистке жидкость течет непосредственно к заглушке, этот клапан нечувствителен к эффекту гидравлического удара.
Комбинации кузова
Чертежи продукта
