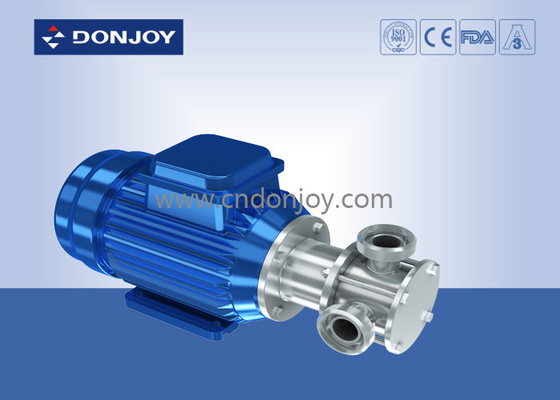

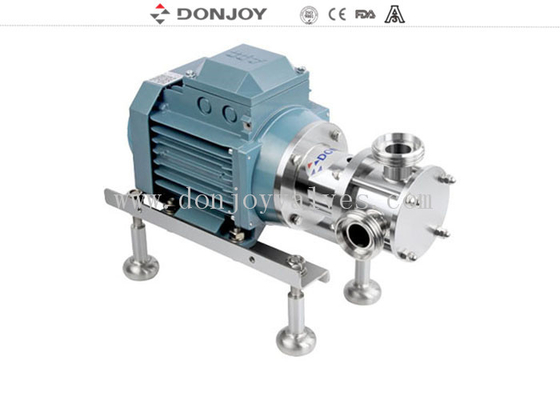

Санитарный гибко-крыльчатый насос высокой чистоты 316L - серия RX
Описание
Гибко-крыльчатый насос RX
Может осуществлять вращение по часовой стрелке и против часовой стрелки.
Может извлекать и перекачивать жидкость, когда уровень жидкости ниже входного отверстия насосамакс. 5 м
Насос предназначен для транспортировки и перекачки маловязких и высоковязких сред, а такжематериалов, содержащих частицы или газы
Технические характеристики
|
Название продукта:
|
Санитарный гибко-крыльчатый насос высокой чистоты 316L - серия RX
|
|
Материал корпуса насоса:
|
SS304/SS316L/1.4301/1.4404
|
|
Материал уплотнения:
|
EPDM (стандарт, одобрено FDA) FPM(Viton) и NBR
|
|
Макс. расход:
|
20 м3/ч
|
|
Макс. напор:
|
80H(м)
|
|
Макс. рабочее давление:
|
4 бар
|
|
Макс. рабочая Температура:
|
80 °C
|
|
Механическое уплотнение:
|
SIC/SiC/EPDM(Стандарт), C/SIC, TC/TC
|
|
Тип уплотнения:
|
Flдвойное механическое уплотнение с промывкой/одинарное механическое уплотнение (стандарт)
|
|
Мощность двигателя:
|
0,5 кВт, 0,75 кВт, 1,1 кВт, 1,5 кВт, 2,2 кВт, 3,0 кВт,
|
|
Напряжение:
|
110 В, 220 В, 380 В
|
|
Двигатель:
|
ABB/отечественный/SIEMENS
|
|
Частота двигателя:
|
50 Гц, 60 Гц
|
|
Обработка поверхности:
|
Ra≤0,6μм, EP=Ra0,4μм
|
|
Модель:
|
RX
|
|
Доступные соединения:
|
Tri-Clamp, Резьба, Фланец
|
|
Доступные стандарты:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Управление:
|
Электрическое
|
|
Опция низкого сброса:
|
Низкий сброс/диафрагменный клапан/шаровой клапан/дисковый затвор
|
|
Сертификат:
|
3-A-02-11 №1759, FDA 177.2600 CE-MD/06-42 №705201402401-00
|
|
Область применения:
|
Молочная, пищевая, напитки, фармацевтика, косметика и т. д.
|
|
Материалы крыльчатки
|
NBR, EPDM, VITON
|
|
Детали упаковки:
|
Фанерный ящик или по индивидуальному заказу. Или по запросу клиентов.
|
|
Детали доставки:
|
Обычно в течение 20 дней после получения предоплаты T/T.
|

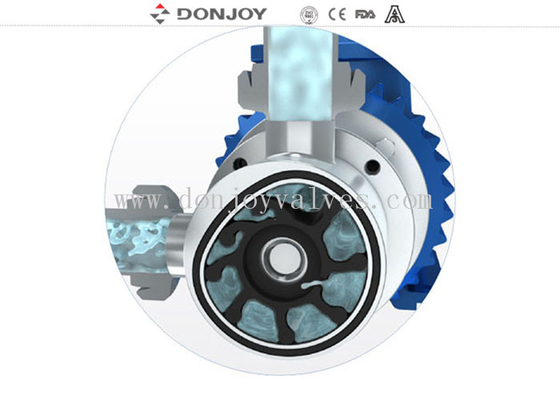

Принцип работы

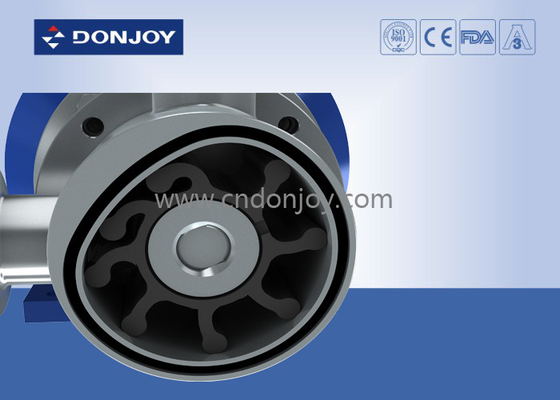

1. На входе насоса, из-за внутренней эксцентриковой структуры статора насоса, при увеличении объема образуется частичный вакуум между лопастями гибкой крыльчатки. Образовавшееся в результате всасывание втягивает жидкость в камеру насоса.
2. Вращающаяся крыльчатка переносит жидкость от входа к выходу. На этом этапе пространство между лопастями фактически остается постоянным. Зазор между лопастями позволяет проходить через насос большим твердым частицам, не повреждая жидкость.
3. Крыльчатка соприкасается с плоской частью эксцентриковой внутренней поверхности в статоре насоса. Когда крыльчатка изгибается, объем между лопастями уменьшается непрерывно и равномерно от насоса.
Передовой дизайн, простая конструкция

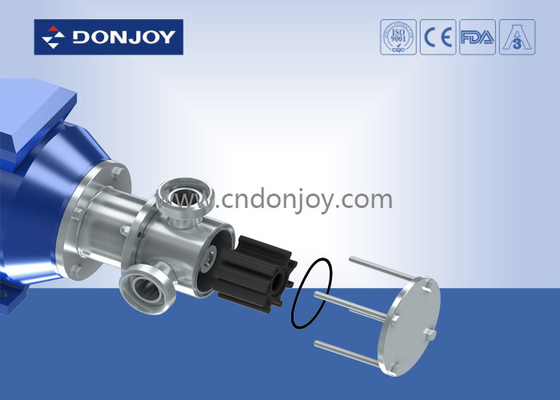

Обслуживание простое и экономичное. Крышка насоса крепится четырьмя стопорными гайками. При обслуживании крыльчатки и уплотнения вала насоса достаточно открутить гайки.
Технические характеристики:
Максимальный расход: 8 м3/ч
Максимальное давление: 4 бар
Максимальное всасывание: 5 м
Максимальная температура: 80°C
Обработка поверхности: Ra≤0,6μм, EP=Ra0,4μм
Материалы:
• Корпус и вентилятор: AISI 316L
• Прокладка: EPDM (подходит для пищевых продуктов)
• Механическое уплотнение вала

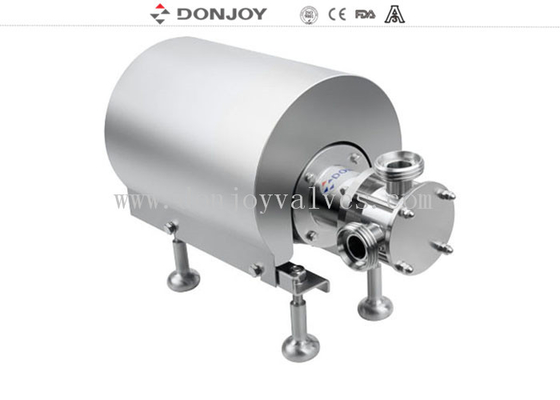

Применение RX в санитарных условиях
Гигиена имеет первостепенное значение при переработке пищевых продуктов и молочных продуктов. RX разработан с использованием полированной нержавеющей стали и крыльчатки пищевого или молочного класса для соответствия строгим требованиям гигиены. Санитарный RX из нержавеющей стали легко чистить, в нем используется неразъемное уплотнение вала, которое не вызывает отложения жидкости, а используемый материал крыльчатки был протестирован и одобрен. и сертифицирован на соответствие нормам FDA. Типичные продукты, подходящие для доставки насосом, включают: молоко, обезжиренное молоко, сливки, творог, йогурт, сыворотку, комки, сироп, приправы, желатин, мед, варенье, мазь, консервы, напитки, вино, пиво, фруктовый сок и специи.
Применение RX в промышленности
Гибко-крыльчатый насос RX также может применяться в ситуациях, не требующих санитарных требований, однако он по-прежнему является основным насосом из нержавеющей стали. Насос из нержавеющей стали RX особенно подходит для перекачки кислых жидкостей, глин, добавок для бетона, моющих средств, красителей, химикатов для обработки пленки, чернил, а также для очистки сточных вод. Косметика также часто перекачивается в этом типе насоса, включая следующие продукты: мыло, шампунь, моющее средство и увлажняющий крем.
Обслуживание

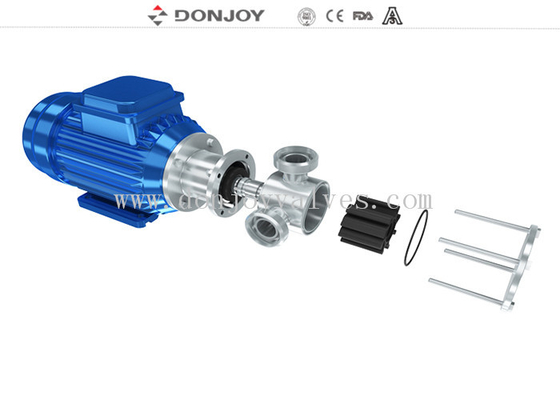

Крышка насоса крепится четырьмя стопорными гайками. Необходимо только разобрать крышку насоса, когда ротор и уплотнение вала полностью отремонтированы, что делает насос очень практичным, а время простоя будет сокращено.
Таблица выбора
Чертеж
Способ соединения
Расход и напор
