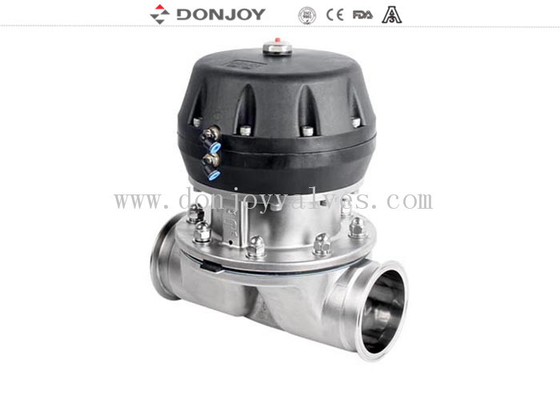

Нержавеющая сталь SS316L Корпус литья Пневматический мембранный диафрагменный клапан
Тэг
Санитарный клапан диафрагмы с пластиковым пневматическим приводом
Многофункциональный пневматический диафрагматический клапан
Двойной цилиндровый пневматический диафрагматический клапан
Спецификации
Наименование продукта: |
Нержавеющая сталь SS316L Корпус литья Пневматический мембранный диафрагменный клапан |
Материал клапана: |
SS316L |
Материал уплотнения: |
Однослойная уплотнительная труба |
Максимальное рабочее давление: |
8 бар |
Максимальная рабочая температура: |
150 градусов Цельсия |
Доступные размеры: |
1'-4' DN20-DN100 |
Доступное соединение: |
Застежка/сварка/поток/специальное соединение |
Доступно по стандарту: |
3A/BPE/DIN/ISO/IDF |
|
Ручная, пневматическая |
Доступная структура: |
Прямая, ти, U-тип, дно резервуара |
|
Умный позиционировщик клапана / управление C-TOP / датчик положения |
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Сфера применения: |
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т.д. |
Корпус клапана: |
Ковка или литье |
Конфигурация: |
Гибкий с различными клапанами |
Различные конфигурации диафрагменного клапана

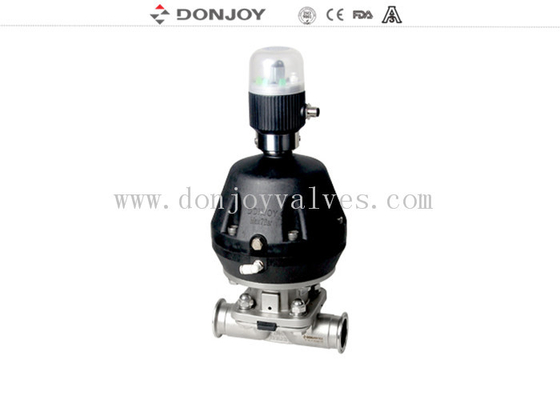

1. Дидафрагма клапан с писсионером/контроллером процесса (IL-TOP)
2Диафрагма клапана с управляющим блоком (C-Top)
3Регулятор клапана
4Модуль датчика положения
5Пластиковая ручка
6Ручка из нержавеющей стали
7. Острие из нержавеющей стали
8Электрический диафрагматический клапан
9Пластиковый аккумулятор
10Корпус: литье / ковка
Корпус клапана:
Корпус ковкипроход через кусок слитка из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивают, через экструзию, изменение формы прохода,через ковка после плотности тела вышеЗатем через центр обработки выполняют высокоточную обработку.
Корпус литьяизготавливается с помощью формы парафинового воска, формы инфитрации парафинового воска в керамику, чтобы вся поверхность восковой формы тела сформировала слой сильной керамики.затем в расплавление раствора из нержавеющей стали, после охлаждения отбивают внешний вид керамики, пустой корпус делается uo.Casting размер очень точный, внешний вид гладкий, чистый и аккуратный.
Принципы работы
1Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.
2Когда клапан закрывается, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления движется диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через тело.
3Взаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы
4. клапан может быть ручной эксплуатации и пневматической эксплуатации верхней части управления электродинамических клапанов
Сертификат клапана диафрагмы
1Все синтетические смолы и добавки соответствуют сертификации FDA.
2.Документирован химический состав материала, физические свойства и процесс производства.
3.3-последовательность аутентификация
4.CE-PED/97/23/EC
5.EN 10204-3.1
Применение:
Диафрагматические клапаны, работающие вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для управления потоком, а также для управления открытием/закрытием.
В отличие от других клапанов, диафрагменные клапаны имеют лучшие характеристики потока.Феномен воздушного кармана встречается редко при применении контроля потока.
Комбинация диафрагматических клапанов с несколькими портами
Конфигурация SPA и конфигурация GMP

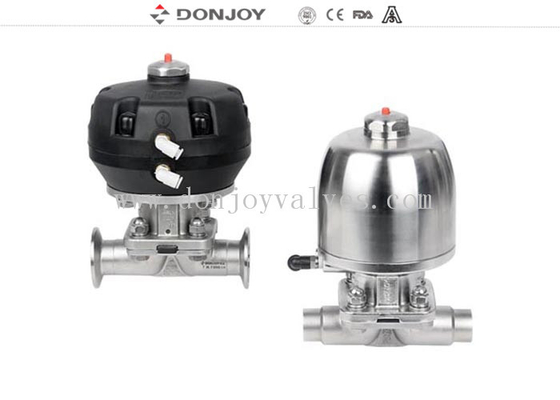

Рисунки продукции
