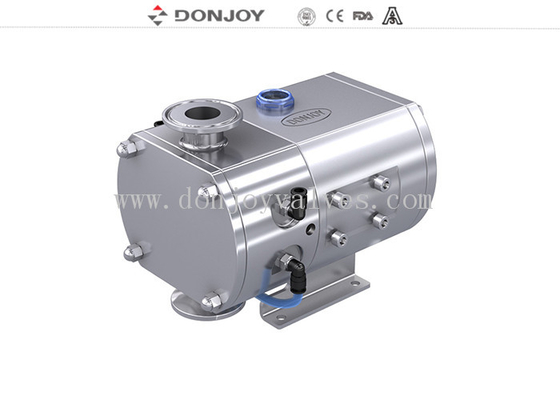

Мини роторный лопастной насос для производства мясных деликатесов / шоколада, для перекачки продуктов с высокой вязкостью
Технические характеристики
|
Название продукта:
|
Горизонтальный роторный лопастной насос объемного типа
|
|
Материал уплотнения:
|
EPDM (Стандарт, одобрено FDA)
|
|
Макс. производительность:
|
3000 л/ч
|
|
Макс. давление:
|
12 бар / 174 PSI
|
|
Макс. рабочая температура:
|
150 C / 302 F
|
|
Макс. об/мин:
|
1450 об/мин
|
|
Тип ротора:
|
3-лопастные роторы, 6-лопастные роторы
|
|
Механическое уплотнение:
|
SIC/SiC/EPDM (Стандарт)
|
|
Мощность двигателя:
|
0,75 кВт, 1,5 кВт, 2,2 кВт, 3,0 кВт
|
|
Вариант уплотнения:
|
Санитарное одинарное механическое уплотнение /
Двойное механическое уплотнение с системой охлаждения
|
|
Двигатель:
|
ABB, SEW, 50 Гц / 60 Гц
|
|
Обработка поверхности:
|
Внутренняя полировка и пескоструйная обработка снаружи
|
|
Доступные соединения:
|
Хомут, Резьбовое соединение встык, Фланец
|
|
Доступные стандарты:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Привод:
|
Электрический
|
|
Область применения:
|
Молочная промышленность, пищевая промышленность, напитки, фармацевтика, косметика и т. д.
|
| Конструкция |
Сборка на основании из нержавеющей стали |
| Дополнительно |
Напряжение (В) 220-240, 360-400, 420-460, 630-690 |
Описание
Опции
1. Механическое уплотнение: SIC / SICE / EPDM, TC / TC, EPDM
2. Одинарное уплотнение, двойное механическое уплотнение
3. Роторы: 2-лопастной ротор,3-лопастные роторы, 6-лопастные роторы
4. Прокладка: FPM (Viton), NBR, EPDM
5. Торцевая тепловая рубашка
Особенности
A. Ручная плавная регулировка скорости
B. Частотный преобразователь для регулировки редуктора двигателя
C. Передача с фиксированной скоростью
Конструкция и особенности
1. Горизонтальный TUL, Вертикальный TUR
2. Конструкция с голым валом
3. Гигиеничная конструкция крепления роторов
4. Санитарное механическое уплотнение, простота очистки и обслуживания
Применение
Этот насос идеально подходит для перекачки вязких и маловязких сред в пищевой, косметической и фармацевтической промышленности.
Принципы
1. При вращении лопастей пространство на стороне всасывания увеличивается, когда одна лопасть удаляется от другой, создавая частичный вакуум, который втягивает жидкость в камеру насоса.
2. При вращении валами каждая лопасть последовательно заполняется, и жидкость вытесняется на сторону нагнетания. Небольшие зазоры между лопастями и между лопастями и стенками корпуса насоса обеспечивают надлежащее заполнение пространств.
3. Корпус насоса полностью заполняется, и жидкость выходит через зубья лопастей и выталкивается к стенкам пространств. Что способствует работе насоса
Направление потока мини-лопастного насоса
Таблица выбора
Чертеж

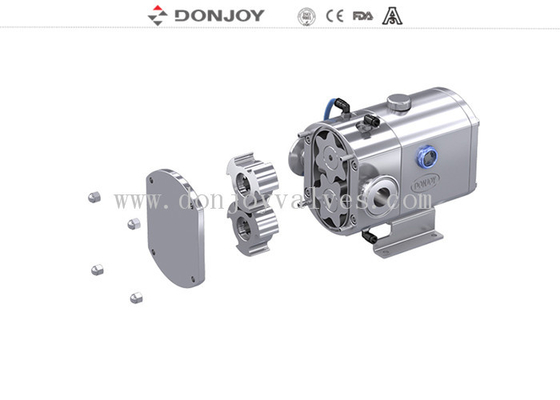

Техническое обслуживание и ремонт
Техническое обслуживание лопастного насоса, благодаря компактной конструкции, может быть выполнено с легкостью и в очень короткие сроки в полевых условиях.
Перед техническим обслуживанием насоса необходимо отсоединить электрическое соединение на двигателе насоса. После завершения этого процесса можно выполнять техническое обслуживание и ремонт насоса.
• Техническое обслуживание и замена лопастей, муфты между насосом и двигателем, а также соединения насоса с трубопроводом можно выполнять с помощью болтов, не снимая переднюю крышку.
• В этом разделе лопасти, которые легко снимаются, можно очищать и обслуживать.
• Переднюю часть корпуса для замены уплотнения необходимо снять. Операцию по раскрытию корпуса также можно выполнить простым способом.
• Резьбовую часть масляного резервуара для слива масла через определенные промежутки времени заменяют отверстием для пробки. Таким образом, срок службы резьбы будет контролироваться для увеличения
• Необходимая очистка выполняется после снятия всех деталей
обратно на корпус, и собранный насос активируется. Направление вращения двигателя при вводе насоса в эксплуатацию в соответствии с электрическими соединениями должно быть выполнено
