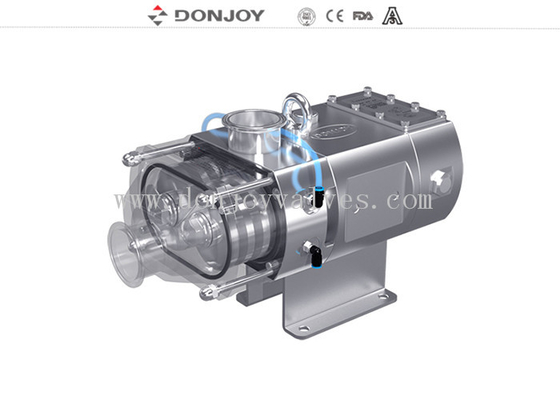

Двухвинтовой насос из нержавеющей стали с открытым валом и двойным уплотнением TC/TC/EPDM для перекачки продуктов с частицами
Применение
Двухвинтовой насос обладает высокой самовсасывающей способностью, может перекачивать твердые частицы, газожидкостные смеси, материалы с высокой и низкой вязкостью. Насос не только может извлекать и транспортировать материалы, но и применяться для систем CIP и SIP, что позволяет сократить количество трубопроводов, клапанов и специальных насосов для CIP, повышая эффективность и снижая затраты. Он обладает дополнительными характеристиками, которых нет у других объемных насосов, таких как отсутствие пульсаций, отсутствие повреждения частиц, высокое давление, широкий диапазон скоростей, большой диапазон расхода и т. д.
Используется для сложных условий работы или транспортировки и извлечения материалов с высокой эффективностью самовсасывания и возможностью транспортировки твердых частиц, газожидкостных смесей, материалов с высокой и низкой вязкостью и т.д.
Технические характеристики
Название продукта: |
Двухвинтовой насос из нержавеющей стали для транспортировки и извлечения материалов |
Материал: |
100% нержавеющая сталь, контактирующие с продуктом части 316L |
Материал уплотнения: |
SIC / SIC / EPDM (Стандарт, одобрено FDA) |
Макс. расход: |
110 м3/ч |
Макс. давление: |
20 бар |
Макс. рабочая температура: |
150 C |
Макс. обороты: |
3500 об/мин |
Макс. размер частиц: |
23 мм |
Мощность двигателя: |
2,2 кВт, 3 кВт…22 кВт |
Особенности |
Передвижной |
Напряжение: |
110 В, 220 В, 380 В, 440 В |
Двигатель: |
ABB, SEW, 50 Гц / 60 Гц |
Обработка поверхности: |
Ra≤0,6 мкм, EP=Ra0,4 мкм |
Доступные соединения: |
Clamp, Резьба, Сварка встык, Фланец |
Доступные стандарты: |
DIN, SMS, 3A, RJT, ISO / IDF |
Сертификация |
3-A-02-11 №1759, FDA 177.2600 CE-MD/06-42 №705201402401-00 |
Область применения: |
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д. |
Детали доставки: |
Обычно в течение 20 дней после получения предоплаты T/T. |

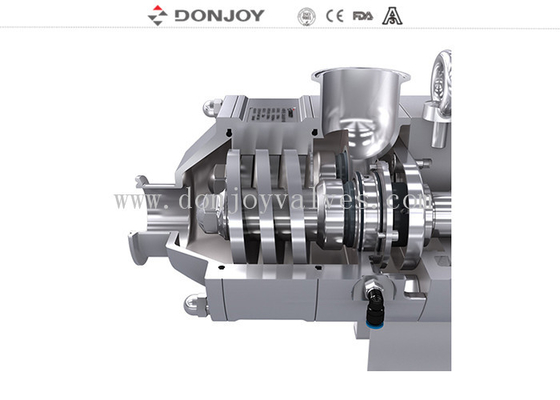

Конструкция механического уплотнения двухвинтового насоса
1. Одинарное механическое уплотнение
2. Двойное механическое уплотнение
Материалы: SIC/SIC/EPD, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TC/EPDM, TC/TC/FKM, TC/TC/HNBR
Двухвинтовой насос для очистки CIP и подачи среды
Благодаря своей высокой самовсасывающей способности, насосы серии LG могут подавать среды с высокой и низкой вязкостью, а также выполнять функции извлечения и очистки CIP. Выбор винтового насоса серии LG поможет вам сократить использование специальных насосов CIP и системы управления клапанами, что позволит сэкономить средства.
Конструкция
1. транспортировка и извлечение материалов
2. применение для систем CIP и SIP
3. отсутствие пульсаций, отсутствие повреждения частиц
4. высокое давление, диапазон скоростей, большой диапазон расхода и т. д.
Гибкое решение для двунаправленного реверсирования, высокого давления, высокой вязкости, крупных частиц, без пульсаций, подачи жидкости.

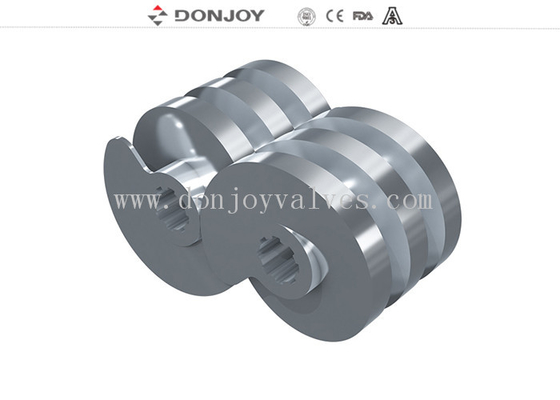

Выберите правильное расстояние между винтами для вашего процесса
Вариант 1: Большое расстояние между винтами, большая скорость потока, возможность перекачки более крупных частиц, но давление будет ниже по сравнению с винтом с малым расстоянием.
Вариант 2: Малое расстояние между винтами, меньшая скорость потока, но более высокое давление, перекачиваемые частицы также будут меньше.
Комбинация двухвинтового насоса
1. Винтовой насос LG-R (вход и выход вертикальные с уровнем)
2. Винтовой насос LG-L (вход и выход горизонтальные с уровнем)
3. Винтовой насос + нагревательная рубашка
4. Винтовой насос с частотно-регулируемым двигателем и винтовым редуктором
5. Винтовой насос с прямым подключением к двигателю
6. Винтовой насос с полной крышкой
7. Винтовой насос с полной крышкой
8. Винтовой насос с соединителем для смешивания материалов
9. Винтовой насос с внешней системой безопасности
10. Винтовой насос с фланцевым бункером
11. Винтовой насос с механическим бесступенчатым регулированием скорости
12. Винтовой насос с тележкой и консолью
13. Винтовой насос с серводвигателем, снижающим скорость вращения
Особенности
1. Давление до 300 фунтов на квадратный дюйм (20 бар)
2. Специальная контргайка винта, разработанная для увеличения срока службы
3. В зоне контакта со средой нет подшипников и винтов
4. Вал большого диаметра 17-4PH для большей прочности и жесткости. Помогает снизить вибрацию и продлить срок службы уплотнения
5. Высокоточные и сверхпрочные игольчатые роликоподшипники.
6. Подшипники с масляной смазкой могут обеспечивать смазку во всем диапазоне скоростей, температур и давлений
Таблица выбора
Стандарт подключения входа/выхода насоса
Соединение:Clamp, Резьба, Асептический фланец, Тип гайки, Фланцевый бункер
Стандарт:DIN11851, DN11864, SMS, ISO, IDF, RJT, Фланец...
И если вам нужно больше информации, пожалуйста, свяжитесь с нами.
