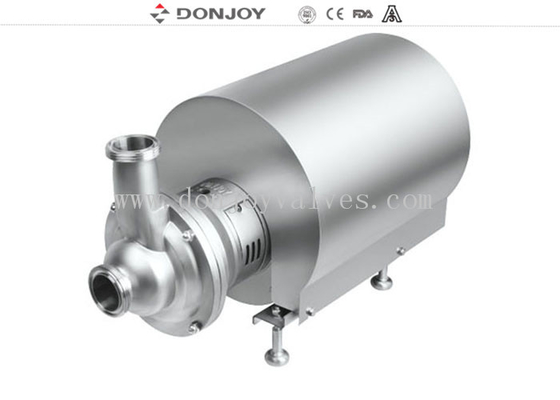

Самозаполняющийся насос высокой чистоты для опорожнения резервуаров и CIP-растворов с повышенным всасыванием
Решение для высокой эффективности, низкого уровня шума, большого всасывания, простого обслуживания, высокой чистоты
Различное применение для серии CIP
Превосходная самовсасывающая способность до 8 метров, отрицательное давление может составлять -0,8 бар
CIP-раствор
Опорожнение резервуара
Низкий уровень жидкости может составлять 8 метров всасывания
|
Название продукта:
|
Самовсасывающие центробежные насосы CIP серии L для виноделия
|
|
Материал корпуса клапана:
|
Нержавеющая сталь 304 / 316L
|
|
Материал уплотнения:
|
EPDM (стандарт, одобрено FDA) FPM (Viton) и NBR
|
|
Макс. расход:
|
40 м³/ч
|
|
Макс. скорость:
|
3600 мин-1
|
|
Макс. напор:
|
42 м
|
|
Выбор CIP:
|
В соответствии с реальной ситуацией
|
|
Режим привода:
|
С помощью крыльчатки, установленной на входе.
|
|
Торцевое уплотнение:
|
C/SIC/EPDM
|
|
Тип уплотнения:
|
Промывочное двойное торцевое уплотнение/одинарное торцевое уплотнение (стандарт)
|
|
Двигатель:
|
ABB / отечественный опционально
|
|
Частота двигателя:
|
50 Гц, 60 Гц
|
|
Обработка поверхности:
|
Внутренняя полировка и пескоструйная обработка снаружиСтруктура применения:
|
|
CIP L Доступное соединение:
|
Tri-Clamp, резьба, фланец
|
|
Доступный стандарт:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Управление:
|
Электрическое
|
|
Опция низкого сброса:
|
Низкий сброс/диафрагменный клапан/шаровой клапан/дисковый затвор
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008
|
|
Область применения:
|
Молочная, пищевая, напитки, фармацевтика, косметика и т. д.
|
|
Детали упаковки:
|
Фанерный ящик или индивидуальный. Или по запросу клиентов.
|
|
Детали доставки:
|
Обычно в течение 20 дней после получения предоплаты T/T.
|
|
Приложения
|
1. Этот насос представляет собой санитарный боковой самовсасывающий насос, он подходит для пищевой промышленности, фармацевтики и химической промышленности.
|
2. Он специально разработан для перекачивания материалов, содержащих воздух или газ, а также может использоваться для отрицательного всасывания с предварительным заполнением, а также с фильтрующим оборудованием.
3. Его можно использовать для вина, масла, сиропов, летучих продуктов, таких как спирт, и других растворителей или с продуктами при температурах, близких к точке кипения. Однако основное использование этого насоса - для восстановления CIP.
Принципы работы
1. Крыльчатка находится между корпусом входа и корпусом Вентури и вращается вместе с валом насоса.
2. Вращение крыльчатки и расположение бокового канала создает отрицательное давление внутри корпуса входа.
3. Что создает силу всасывания насоса. В то же время жидкость получает энергию в виде кинетической энергии и энергии давления, и это приводит ее через корпус крыльчатки.

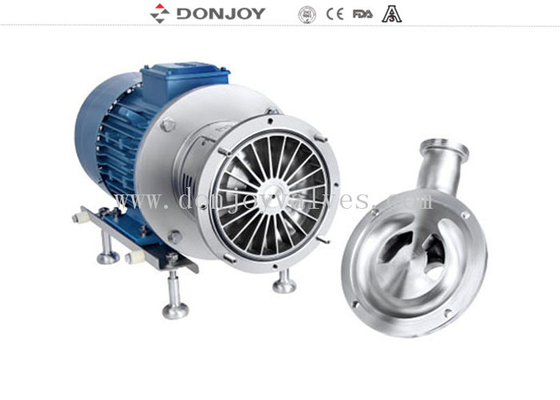

Механическая конструкция
Торцевое уплотнение самовсасывающего центробежного насоса Donjoy DJ-CIP-L Series разработано совместно с известной шведской компанией. Торцевое уплотнение разработано с учетом баланса давления и сверхдлительного срока службы. Может быть легко разобрано и обслужено без специальных инструментов. Санитарная чистота соответствует требованиям EU EHEDG, USA 3-A-02-11, FDA1772600 и т. д. И имеет множество конфигураций.
СТАНДАРТ СОЕДИНЕНИЯ ВХОДА И ВЫХОДА НАСОСА СЕРИИ CIP
Соединение: резьба, зажим, фланец, асептический фланец, KF и т. д.
Стандарт: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE
Вариант материалов торцевого уплотнения:
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
Таблица выбора самовсасывающего центробежного насоса CIP:
Для получения более подробной информации, пожалуйста, свяжитесь с нами напрямую
