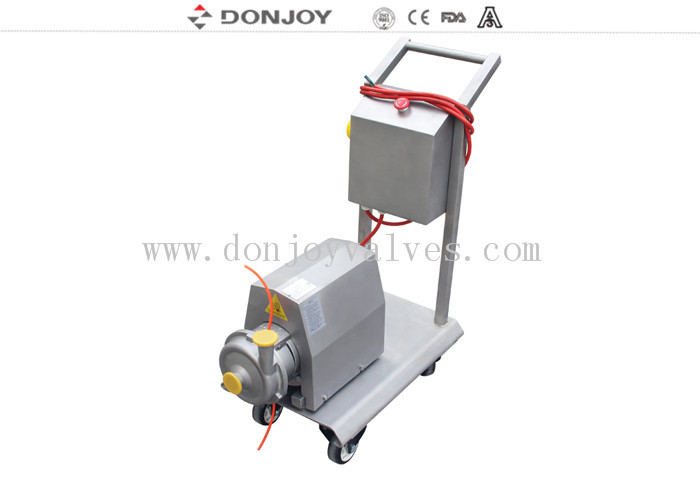

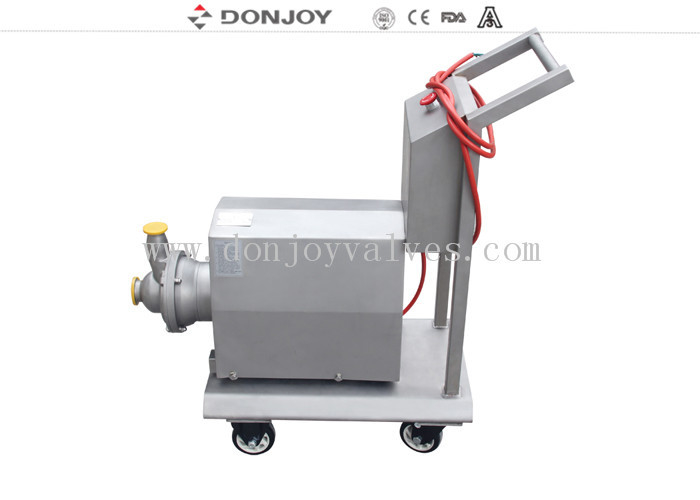

Насос высокой чистоты для возвратных применений CIP в фармацевтической промышленности с материалами 316
Решение для высокой эффективности, низкого уровня шума, большого всасывания, простого обслуживания, высокой чистоты
Различные применения для серии CIP
Превосходная самовсасывающая способность до 8 метров, отрицательное давление может быть -0,8 бар
Решение CIP
Опорожнение резервуара
Низкий уровень жидкости может быть 8 метров всасывания
|
Название продукта:
|
Самозаполняющиеся центробежные насосы CIP серии L для переработки вина
|
|
Материал корпуса клапана:
|
Нержавеющая сталь 304 / 316L
|
|
Материал уплотнения:
|
EPDM (Стандарт, одобрено FDA) FPM(Viton) и NBR
|
|
Макс. поток:
|
40 м³/ч
|
|
Макс. Скорость:
|
3600 мин-1
|
|
Макс. Напор:
|
42 м
|
|
Выбор CIP:
|
В соответствии с реальной ситуацией
|
|
Режим привода:
|
С помощью крыльчатки, установленной на входе.
|
|
Механическое уплотнение:
|
C/SIC/EPDM
|
|
Тип уплотнения:
|
Промывочное двойное механическое уплотнение/одинарное механическое уплотнение (стандарт)
|
|
Двигатель:
|
ABB / отечественный - опционально
|
|
Частота двигателя:
|
50 Гц, 60 Гц
|
|
Обработка поверхности:
|
IВнутренняя полировка и пескоструйная обработка снаружи
|
|
Структура применения:CIP L
|
Доступное соединение:
|
|
Tri-Clamp, Резьба, Фланец
|
Доступный стандарт:
|
|
DIN, SMS, 3A, RJT, ISO/IDF
|
Управление:
|
|
Электрический
|
Опция низкого сброса:
|
|
Низкий сброс/диафрагменный клапан/шаровой клапан/дисковый затвор
|
Сертификат:
|
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008
|
Область применения:
|
|
Молочная, пищевая, напитки, фармацевтика, косметика и т. д.
|
Детали упаковки:
|
|
Фанерный ящик или по индивидуальному заказу. Или по запросу клиентов.
|
Детали доставки:
|
|
Обычно в течение 20 дней после получения предоплаты T/T.
|
Материалы:
|
· Детали, контактирующие с перекачиваемой средой: AISI 304 / AISI 316L
· Другие детали: AISI 304
· Прокладки (стандарт): .EPDM (FDA)
· Механическое уплотнение (стандарт): C/SiC/EPDM
· Внутренняя отделка поверхности: Полированная
· Внешняя отделка поверхности: Пескоструйная обработка
Применение:
· Насос представляет собой санитарный самовсасывающий насос с боковым каналом, он подходит для пищевой промышленности, фармацевтики и химической промышленности.
· Он специально разработан для перекачивания материалов, содержащих воздух или газ, а также может использоваться для отрицательного всасывания с предварительным заполнением, а также с фильтрующим оборудованием.
· Его можно использовать с вином, маслом, сиропами, летучими продуктами, такими как спирт, и другими растворителями или с продуктами при температурах, близких к точке кипения. Однако основное использование этого насоса для возврата CIP.
Тип двигателя: B35, частота двигателя: 50 Гц/60 Гц
Принципы работы
1. Крыльчатка находится между корпусом входа и корпусом Вентури и вращается вместе с валом насоса
2. Вращение крыльчатки и расположение бокового канала создает отрицательное давление внутри корпуса входа
3. Что генерирует силу всасывания насоса. В то же время жидкость получает энергию в виде кинетической энергии и энергии давления, и это приводит ее через корпус крыльчатки.
Механическая конструкция
Самовсасывающий центробежный насос Donjoy DJ-CIP-L Series, механическое уплотнение которого исследовано и разработано совместно с европейской шведской известной компанией. Механическое уплотнение разработано с балансировкой давления и сверхдлительным сроком службы. Может быть легко разобрано и обслужено без специальных инструментов. Санитарная чистота соответствует требованиям EU EHEDG, USA 3-A-02-11,FDA1772600 и т. д. И имеет множество конфигураций.
Вариант материалов механического уплотнения :
1. SIC/CEPDM, SIC/C/FKM, SIC/C/HNBR, SIC/SIC/EPDM, SIC/SIC/FKM, SIC/SIC/HNBR, TC/TCEPDM, TC/TC/FKM, TC/TC/HNBR.
Технические преимущества
1. Разборка и установка для технического обслуживания могут быть выполнены без профессионального персонала и специальных инструментов.
2. Первоначальное использование отладки установки, даже если короткое обратное вращение не будет повреждено.
3. Крыльчатка и вал соединены шпонкой, крыльчатка и вращающееся кольцо механического уплотнения соединены штифтом
Статическое кольцо механического уплотнения и корпус насоса соединены специальным фланцем
4. Совместимость с одинарным и двойным механическим уплотнением, нужно только заменить механическое уплотнение.
СТАНДАРТ соединения ВХОДА И ВЫХОДА НАСОСА СЕРИИ CIP
Соединение: Резьба, зажим, фланец, асептический фланец, KF и т. д.
Стандарт: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I LINE
Таблица выбора самовсасывающего центробежного насоса CIP:
Для получения более подробной информации, пожалуйста, свяжитесь с нами напрямую
