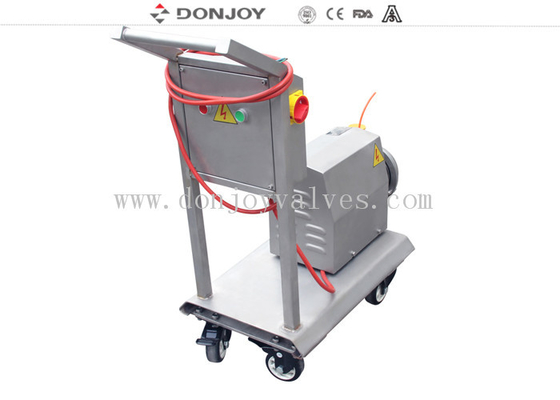

8-метровый самовсасывающий насос / Насосы CIP высокой чистоты
Решение для высокой эффективности, низкого уровня шума, большого всасывания, простого обслуживания, высокой чистоты
Различные применения для серии CIP
Превосходная самовсасывающая способность до 8 метров, отрицательное давление может составлять -0,8 бар
Решение CIP
Опорожнение резервуара
Низкий уровень жидкости может составлять 8 метров всасывания
Технические характеристики
|
Название продукта:
|
Насос CIP / Возвратный насос
|
|
Материал корпуса:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Материал уплотнения:
|
EPDM (стандарт, одобрено FDA) FPM (Viton) и NBR
|
|
Макс. расход:
|
35 м³/ч
|
|
Макс. скорость:
|
3600 об/мин
|
| Макс. обороты: |
1750 об/мин |
| Макс. высота всасывания |
8 м / 22 фута |
|
Макс. напор:
|
42H(м)
|
|
Макс. рабочее давление:
|
4,2 бар
|
|
Макс. рабочая
Температура:
|
120 °C
|
|
Механическое уплотнение:
|
C / SIC / EPDM
|
|
Двигатель:
|
ABB / отечественный
|
|
Частота двигателя:
|
50 Гц, 60 Гц
|
|
Доступное соединение:
|
Tri-Clamp, резьба, фланец
|
|
Доступный стандарт:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Эксплуатация:
|
Электрическая
|
|
Опция низкого сброса:
|
Низкий сброс / мембранный клапан / шаровой клапан / дроссельная заслонка
|
|
Область применения:
|
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т. д.
|
Применения
1. Этот насос представляет собой самовсасывающий насос с санитарной боковой конструкцией, подходящий для пищевой промышленности, фармацевтики и химической промышленности.
2. Он специально разработан для перекачивания материалов, содержащих воздух или газ, и может использоваться для отрицательного всасывания с предварительным наполнением, а также с фильтрационным оборудованием.
3. Его можно использовать для вина, масла, сиропов, летучих продуктов, таких как спирт, и других растворителей, или с продуктами при температурах, близких к точке кипения. Однако основное применение этого насоса - рекуперация CIP.
Принцип работы

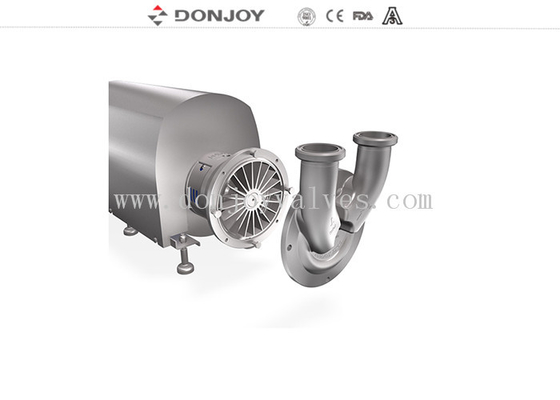

1. Рабочее колесо расположено между входным корпусом и корпусом Вентури и вращается вместе с валом насоса.
2. Вращение рабочего колеса и расположение бокового канала создают отрицательное давление внутри входного корпуса.
3. Что создает силу всасывания насоса. В то же время жидкость получает энергию в виде кинетической и потенциальной энергии, и это направляет ее через корпус рабочего колеса.
Дизайн и особенности
1. Крышка двигателя изготовлена из холоднокатаного листа
2. Входной корпус и рабочее колесо из литой нержавеющей стали
3. Механическое уплотнение предотвращает контакт между пружиной и перекачиваемой жидкостью.
4. Опора из нержавеющей стали
5. Обработка поверхности: пескоструйная обработка
6. Соединение: резьбовое / зажимное / гайка /, асептическое DIN11864, KF
7. Стандарт: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Система механического уплотнения:
Механическое уплотнение самовсасывающего насоса серии Donjoy DJ-CIP разработано совместно с известной европейской шведской компанией. Механическое уплотнение имеет балансировку давления и сверхдолгий срок службы, может быть легко разобрано и обслужено без специальных инструментов. Санитарная чистота соответствует стандартам EU EHEDG, USA 3-A-02-11, FDA1772600 и т. д. И имеет множество конфигураций.
Механическое уплотнение (стандартное): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM..
Технические характеристики
- Макс. расход: 30 м³/ч / 132 GPM
- Макс. напор: 30 H(м)
- Макс. давление: 3 бар / 43 PSI
- Макс. рабочая температура: 120 °C / 248 °F
- Макс. обороты: 1750 об/мин
- Макс. высота всасывания: 8 м / 22 фута
-
- Таблица выбора самовсасывающих насосов серии CIP U
Технический паспорт самовсасывающего насоса серии CIP U
Конкурентное преимущество
“DONJOY - единственная компания в Азии, производящая санитарные насосы и клапаны, которая прошла сертификацию по девяти сериям продукции американской организацией 3A.”
