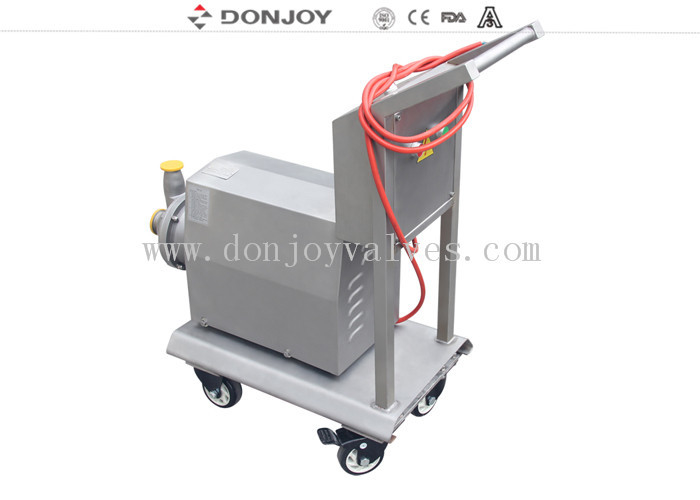

3-фазный санитарный самовсасывающий центробежный насос CIP из нержавеющей стали для производителей молока/водыРезервуармПроизводитель
Решение для высокой эффективности, низкого уровня шума, большого всасывания, простого обслуживания, высокой чистоты
Технические характеристики
Максимальный расход: 30 м³/ч / 132 галлона в минуту
Максимальный напор: 30 H(м)
Максимальное давление: 3 бар / 43 PSI
Максимальная рабочая температура: 120°C / 248°F
Максимальная частота вращения: 1750 мин⁻¹
Максимальная высота всасывания: 8 м / 22 фута
Спецификации
|
Название продукта:
|
CIP насос / Возвратный насос
|
|
Материал корпуса:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Материал уплотнения:
|
EPDM (Стандарт, одобрено FDA) FPM(Viton) и NBR
|
|
Макс. расход:
|
35 м3/ч
|
|
Макс. скорость:
|
3600 мин⁻¹
|
| Макс. об/мин: |
1750 мин⁻¹ |
| Макс. высота всасывания |
8 м / 22 фута |
|
Макс. напор:
|
42H(м)
|
|
Макс. рабочее давление:
|
4.2 бар
|
|
Макс. рабочая
Температура:
|
120 °C
|
|
Механическое уплотнение:
|
C /SIC /EPDM
|
|
Двигатель:
|
ABB / отечественный
|
|
Частота двигателя:
|
50 Гц, 60 Гц
|
|
Доступные соединения:
|
Tri-Clamp, Резьба, Фланец
|
|
Доступные стандарты:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Управление:
|
Электрическое
|
|
Опция низкого сброса :
|
Низкий сброс / мембранный клапан / шаровой клапан / дисковый затвор
|
|
Область применения:
|
Молочная, пищевая, напитки, фармацевтика, косметика и т.д.
|
Применения
1. Этот насос представляет собой санитарный самовсасывающий насос боковой конструкции, подходящий для пищевой, фармацевтической и химической промышленности.
2. Он специально разработан для перекачивания материалов, содержащих воздух или газ, а также может использоваться для отрицательного всасывания с предварительным заполнением, а также с фильтрующим оборудованием.
3. Его можно использовать для вина, масла, сиропов, летучих продуктов, таких как спирт, и других растворителей или с продуктами при температурах, близких к точке кипения. Однако основное применение этого насоса - для рекуперации CIP.
Принципы работы
1. Крыльчатка находится между входным корпусом и корпусом Вентури и вращается вместе с валом насоса.
2. Вращение крыльчатки и расположение бокового канала создает отрицательное давление внутри входного корпуса.
3. Что генерирует силу всасывания насоса. В то же время жидкость получает энергию в виде кинетической энергии и энергии давления, и это приводит ее через корпус крыльчатки.
Конструкция и особенности
1. Крышка двигателя изготовлена из холоднокатаной пластины
2. Корпус входа и крыльчатка из нержавеющей стали, литые по выплавляемым моделям
3. Механическое уплотнение предотвращает контакт между пружиной и перекачиваемой жидкостью.
4. Опора из нержавеющей стали
5. Обработка поверхности: пескоструйная обработка
6. Соединение: Резьбовое / Clamp / Гайка /, DIN11864 Асептическое, KF
7. Стандарт: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Система механического уплотнения:
Механическое уплотнение самовсасывающего насоса серии Donjoy DJ-CIP разработано совместно с известной шведской компанией. Механическое уплотнение разработано с балансировкой давления и сверхдлительным сроком службы, может быть легко разобрано и обслужено без специальных инструментов. Затем санитарная чистота соответствует требованиям EU EHEDG, USA 3-A-02-11, FDA1772600 и т. д. И имеет множество конфигураций
Механическое уплотнение (стандарт): C/SiC/EPDM, sic/c/FKM, SIC/SIC/EPDM, TC/TC/EPDM, TC/TC/FKM.
- Таблица выбора самовсасывающего насоса серии CIP U
Таблица данных самовсасывающего насоса серии CIP U
Конкурентное преимущество
“DONJOY - единственная компания, прошедшая сертификацию девяти серий продуктов Американской сертификационной организации 3A в области санитарных насосов и клапанов в Азии.”
Теги: Насос Donjoy, Санитарный насос, CIP насос, Самовсасывающий насос, Пищевой насос
