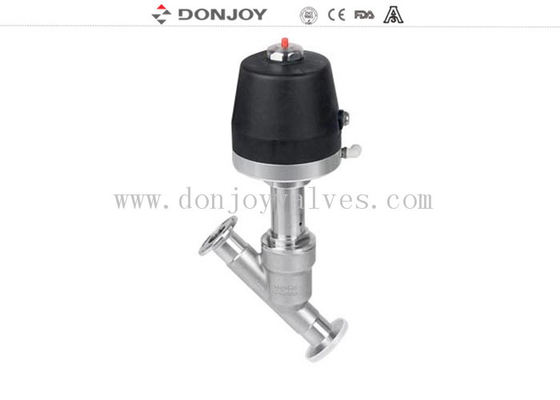

Пневматический клапан сиденья с двусторонним углом, клапаны управления

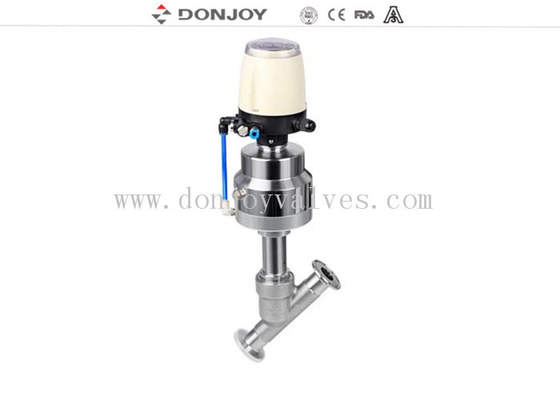

2/2-ходовой угловой седельный клапан, пневматический, с Ctop для обратной связи с ПЛК

Детали:

Угловой седельный клапан

Соединение:  Tri clamp End

Стандарт: DIN, 3A, SMS, ISO, IDF, RJT..

Характеристики:

Варианты управления для седельного клапана

1. Ручной: Пластиковый маховик, маховик из нержавеющей стали, маховик точной настройки

2. Пневматический: Пластиковые и нержавеющие приводы

3. Головка управления: 1.1 Позиционер клапана Контроллер процесса(Можно выбрать 4-20 мА, 0-10 В), связь по шине Device NET

                         1.2 C-Top, Mini C-Top: Обратная связь по положению (Можно просмотреть вкл. (зеленый) и выкл. (красный), встроенный электромагнитный клапан, работа с системой ПЛК для автоматического управления, DC24V

                         1.3 Датчик положения (PNP, NPN)

                         1.4 С регулятором положения клапана : Эта конструкция с функцией регулировки положения клапана, и по сравнению с позиционером клапана, этот регулятор имеет преимущество в стоимости, но не может реализовать управление потоком в реальном времени, только через ручное положение клапана для реализации управления потоком.

Применение:

Оборудование для розлива пива и напитков

Текстильная печать и крашение
Газовая промышленность
Фармацевтическое и медицинское оборудование
Химическая промышленность
Дезинфекция
Пенообразующее оборудование
Водоснабжение/удаление сточных вод

Принципы работы

1. Седельные клапаны управляются автоматически односторонним или двусторонним пневматическим приводом. Подавая сжатый воздух, шток перемещается, чтобы установить клапан в положение «открыто» или «закрыто».

2. Поворот пневматического цилиндра на 180 градусов для реализации взаимозаменяемости нормально открытого и нормально закрытого.

Преимущества

1. Отсутствие мертвого угла, отсутствие задержек для соответствия требованиям всех видов гигиены.

2. Преимущества: Шпиндель без болтов, без учета риска повреждения другого оборудования из-за выпадения болтов;

3. Клапан не имеет мертвого угла, нет необходимости учитывать образующийся угол из-за сложной структуры.

4. Температура: максимальная температура до 200 (в зависимости от типа уплотнения)

5. Уплотнение: эластичная конструкция уплотнения штока, встроенная конструкция шпинделя.

Чертеж

Регулировочная кривая

Конкурентные цели
