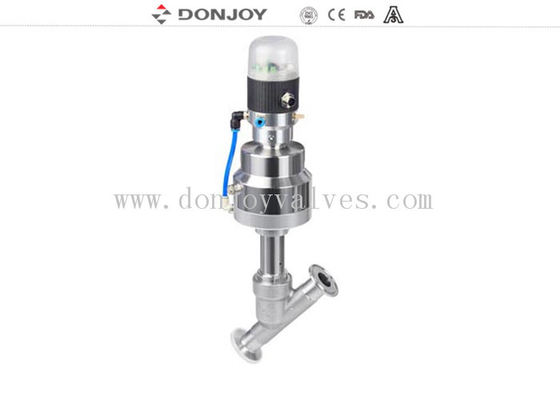

DN100 SS Пневматический приводящий клапан углового сиденья с концом трёх сцеплений

SS Aactuator нормально закрытый пневматический 2/2-ходовой запорный клапан с угловым седлом и Ftop

Детали:

Угловой клапан

Соединение:  Tri clamp End

Стандарт: DIN, 3A, SMS, ISO, IDF, RJT..

Характеристики:

Варианты управления для седельного клапана

1. Ручное управление: Пластиковое маховое колесо, маховое колесо из нержавеющей стали, маховое колесо точной настройки

2. Пневматическое: Пластиковые и нержавеющие приводы

3. Головка управления: 1.1 Позиционер клапана Контроллер процесса (Можно выбрать 4-20 мА, 0-10 В), связь по шине Device NET

                         1.2 C-Top, Mini C-Top: Обратная связь по положению (Можно просмотреть вкл. (зеленый) и выкл. (красный), встроенный электромагнитный клапан, нажатие с системой ПЛК для автоматического управления, DC24V

                         1.3 Датчик положения (PNP, NPN)

                         1.4 С регулятором положения клапана : Эта конструкция с функцией регулировки положения клапана, и по сравнению с позиционером клапана, этот регулятор имеет преимущество в цене, но не может реализовать управление потоком в реальном времени, только через ручное положение клапана для реализации управления потоком.

Применение:

Оборудование для розлива пива и напитков

Текстильная печать и крашение
Газовая промышленность
Фармацевтическое и медицинское оборудование
Химическая промышленность
Дезинфекция
Пенообразующее оборудование
Очистка воды/сточных вод

Принципы работы

1. Седельные клапаны управляются автоматически пневматическим приводом одностороннего или двустороннего действия. Подавая сжатый воздух, шток перемещается, чтобы установить клапан в положение «открыто» или «закрыто».

2. Поворот пневматического цилиндра на 180 градусов для реализации взаимозаменяемости нормально открытого и нормально закрытого.

Преимущества

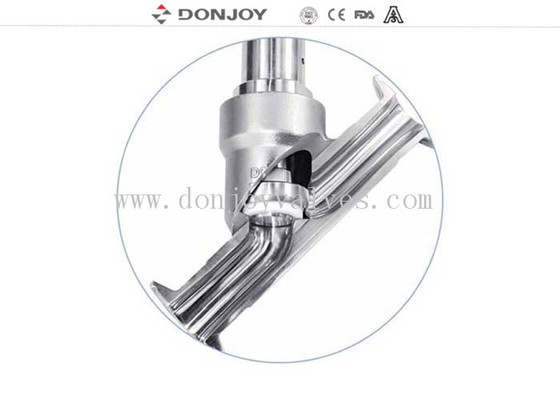

1. Отсутствие мертвого угла, отсутствие задержек для соответствия требованиям всех видов гигиены.

2. Преимущества: Шпиндель без болтов, без учета риска повреждения другого оборудования из-за выпадения болтов;

3. Клапан не имеет мертвого угла, нет необходимости учитывать результирующий угол из-за сложной структуры.

4. Температура: максимальная температура до 200 (в зависимости от типа уплотнения)

5. Уплотнение: эластичная конструкция уплотнения штока, встроенная конструкция шпинделя.

Чертеж

Регулировочная кривая

Конкурентные цели
