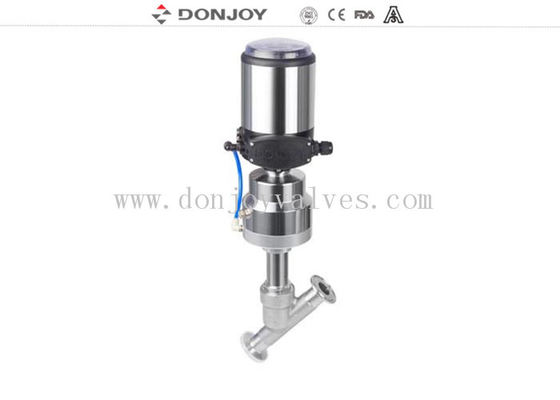

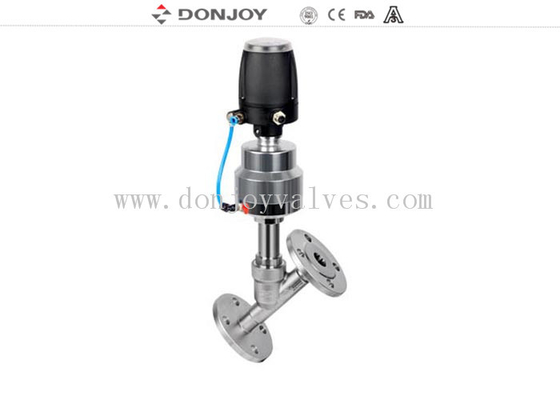

Пневматические поршневые клапаны / PN16 Фланцевый угловой клапан сиденья с управляющей головкой

Пневматический санитарный угловой седельный клапан с двухпозиционным двухходовым поршнем PN16, фланцевое соединение с Ctop DC2V

Детали:

Угловой седельный клапан

Соединение:  PN10/ PN16 Фланец

Стандарт: DIN, JIS, AISI...Характеристики:

Название продукта:

1.

Ручное управление: Пластиковый маховик, маховик из нержавеющей стали, маховик точной настройки2.

Пневматическое управление: Пластиковые и нержавеющие приводы3.

Головка управления: 1.1 Позиционер клапана Контроллер процесса(Можно выбрать 4-20 мА, 0-10 В), связь по шине Device NET                          1.2 C-Top, Mini C-Top: Обратная связь по положению (Можно просмотреть в положении (Зеленый) и выключено (Красный), Встроенный электромагнитный клапан, Нажмите с системой ПЛК для автоматического управления, DC24V

                         1.3 Датчик положения (PNP, NPN)

                         1.4 С регулятором положения клапана : Эта конструкция с функцией регулировки положения клапана, и по сравнению с позиционером клапана, этот регулятор имеет преимущество в стоимости, но не может реализовать управление потоком в реальном времени, только через ручное положение клапана для реализации управления потоком.

Применение:

Оборудование для розлива пива и напитков

Текстильная печать и крашение

Газовая промышленность
Фармацевтическое и медицинское оборудование
Химическая промышленность
Дезинфекция
Пенообразующее оборудование
Водоснабжение/удаление сточных вод
Принципы работы

1. Седельные клапаны управляются автоматически односторонним или двусторонним пневматическим приводом. Подавая сжатый воздух, шток перемещается, чтобы установить клапан в положение «открыто» или «закрыто».

2. Поворот пневматического цилиндра на 180 градусов для реализации взаимозаменяемости нормально открытого и нормально закрытого.

Преимущества

1. Отсутствие мертвого угла, отсутствие задержек для соответствия требованиям всех видов гигиены.

2. Преимущества: Шпиндель без болтов, без учета риска повреждения другого оборудования из-за выпадения болтов;

3. Клапан не имеет мертвого угла, нет необходимости учитывать образующийся угол из-за сложной конструкции.

4. Температура: максимальная температура до 200 (в зависимости от типа уплотнения)

5. Уплотнение: эластичная конструкция уплотнения штока, встроенная конструкция шпинделя.

Чертеж

Регулировочная кривая

Конкурентные цели

Видение Donjoy - стать ведущим поставщиком в области управления потоком, высокочистых санитарных клапанов и насосов, с передовыми технологиями и отличным качеством.
