Место происхождения:
КИТАЙ
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
NO.ZZ-K
свяжитесь мы

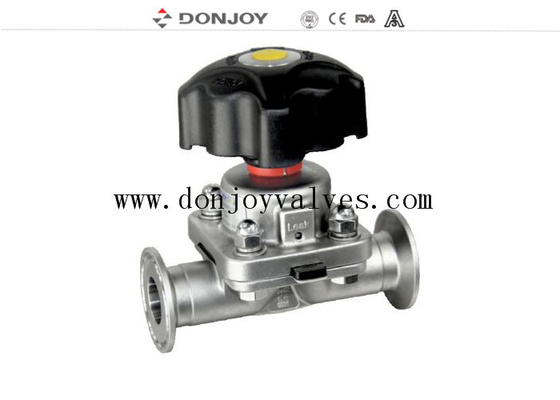

SS316L BPE Диафрагматический клапан с пластиковой ручной работой с печатью FDA EPDM + PTFE
Диафрагматические клапаны санитарные, Диафрагматические клапаны Phamacy
|
Наименование продукта: |
Один год гарантии нержавеющей стали санитарный ручной диафрагмы клапан с мембраной FDA |
|
Материал клапана: |
SS316L |
|
Материал уплотнения: |
Однослойная уплотнительная труба/Клей PTFE+EPDM/Две части PTFE+EPDM |
|
Максимальное рабочее давление: |
10 бар |
|
Максимальная рабочая температура: |
150 градусов Цельсия |
|
Доступные размеры: |
1 ¢-4 ¢, DN20-DN100 |
|
Доступное соединение: |
Застежка/сварка/поток/специальное соединение |
|
Доступно по стандарту: |
3A/BPE/DIN/ISO/IDF |
|
Используется: |
Ручная/пневматическая/электронная |
|
Доступная структура: |
Прямая, ти, U-тип, дно резервуара |
|
Управление: |
Умный позиционировщик клапана / управление C-TOP / датчик положения |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
Ведущий дизайн: |
Смерть коннора < 3D |
|
Сертификат |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
SS316L BPE Диафрагматический клапан с пластиковой ручной работой с печатью FDA EPDM + PTFE
Описание
Различные конфигурации диафрагменного клапана
1. Дидафрагма клапан с писсионером/контроллером процесса ((IL-TOP)
2. Диафрагма клапан с управляющим блоком ((C-Top)

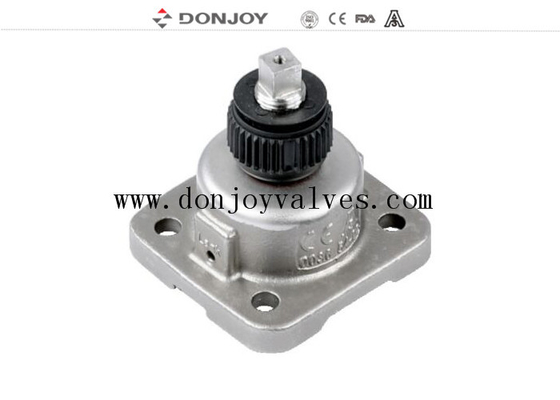

3Регулятор клапана
4Модуль датчика положения
5Пластиковая ручка

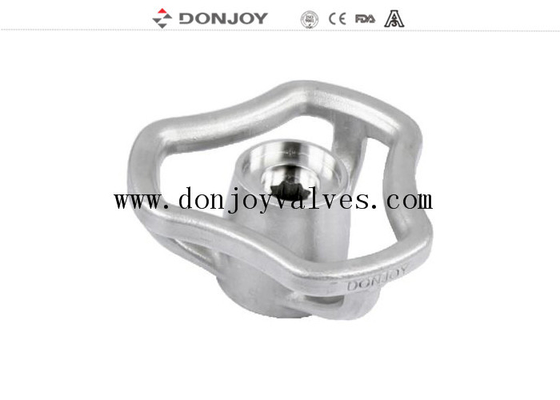

6Ручка из нержавеющей стали
7. Острие из нержавеющей стали
Спецификации
Применение:
Диафрагматические клапаны, работающие вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для управления потоком, а также для управления открытием/закрытием.
В отличие от других клапанов, диафрагменные клапаны имеют лучшие характеристики потока.Феномен воздушного кармана встречается редко при применении контроля потока.
Принципы работы
1Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.
2Когда клапан закрывается, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления движется диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через тело.
3Взаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы
4. клапан может быть ручной эксплуатации и пневматической эксплуатации верхней части управления электродинамических клапанов
Корпус клапана:
Корпус ковкипроход через кусок слитка из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивают, через экструзию, изменение формы прохода,через ковка после плотности тела вышеЗатем через центр обработки выполняют высокоточную обработку.
Корпус литьяизготавливается с помощью формы парафинового воска, формы инфитрации парафинового воска в керамику, чтобы вся поверхность восковой формы тела сформировала слой сильной керамики.затем в расплавление раствора из нержавеющей стали, после охлаждения отбивают внешний вид керамики, пустой корпус делается uo.Casting размер очень точный, внешний вид гладкий, чистый и аккуратный.
Рисунок
Сертификат клапана диафрагмы
1Все синтетические смолы и добавки соответствуют сертификации FDA.
2.Документирован химический состав материала, физические свойства и процесс производства.
3.3-последовательность аутентификация
4.CE-PED/97/23/EC
5.EN 10204-3.1
Комбинация диафрагматических клапанов с несколькими портами
Конфигурация SPA и конфигурация GMP
Тэги: санитарные клапаны, клапан Phamacy, диафрагма клапан
