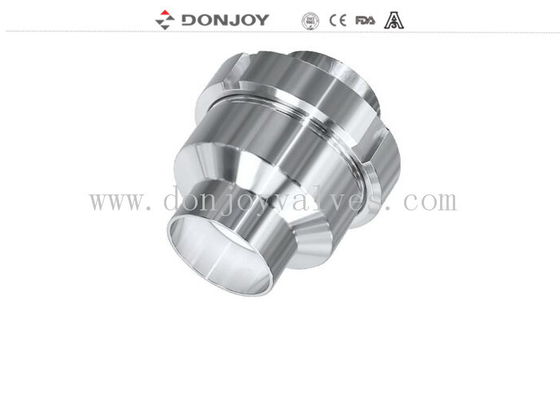

DN65 Сварные гидравлические обратные клапаны из нержавеющей стали для предотвращения обратного потока жидкости
Краткая информация:
Гидравлические обратные клапаны
Легкая разборка
Малогабаритная конструкция
Соединение DIN11851 (стандарт)
Спецификация
| Название продукта: |
Санитарный сварной обратный клапан из нержавеющей стали 3 дюйма для восстановления потерь жидкости для предотвращения обратного потока |
| Материал корпуса клапана: |
SS304 или SS316L |
| Материал уплотнения: |
EPDM |
| Макс. рабочее давление: |
10 бар |
| Давление открытия: |
0,1-0,3 бар |
| Макс. рабочая температура: |
120 градусов Цельсия |
| Доступные размеры: |
DN25/1" до DN100/4" |
| Доступные соединения: |
Резьба, сварка, хомут |
| Доступные стандарты: |
DIN, SMS, 3A |
| Сертификат: |
FDA, CE |
Опции обратного клапана
1. Соединение: хомут, сварка, резьба
2. Уплотнение: NBR, FPM, PTEF - все в соответствии с FDA177.2600
3. Стандарт: DIN, SMS, RJT, IDF, ISO, 3A
Чертеж
Принцип работы
Клапан открывается, когда давление жидкости превышает давление пружины. Когда два давления уравниваются, клапан закрывается. Более сильное встречное давление также заставляет клапан закрываться.
Для чего используются санитарные клапаны?
Санитарные клапаны - это двухпортовые клапаны, имеющие два отдельных отверстия на корпусе. Жидкость входит в одно отверстие и выходит из другого. Эти клапаны помогают в приложениях, требующих потока жидкостей только в одном направлении.
Санитарные клапаны бывают двух форм: горизонтальные и вертикальные.
Горизонтальные клапаны подходят для горизонтальных линий, которым требуются самоосушающиеся клапаны
Вертикальные клапаны могут использоваться как в вертикальных, так и в горизонтальных установках; в горизонтальных применениях вертикальные клапаны помогают, когда самоосушающиеся клапаны не могут поддерживать заполнение насоса и непрерывность температуры

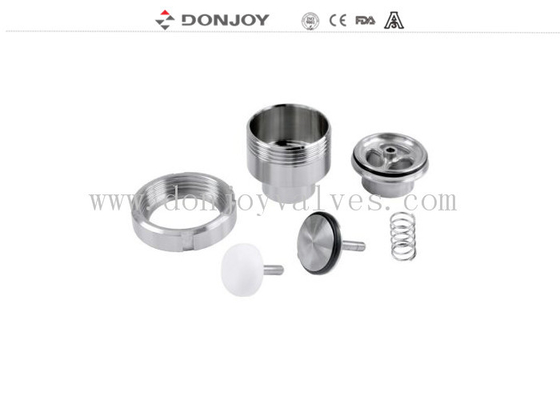

В случае горизонтальных пружинных обратных клапанов поток продукта отталкивает диск в клапане от седла. Когда давление прямого потока снимается, электрополированная пружина вернет диск в исходное положение и удержит его у седла, чтобы он оставался закрытым. Давление обратного потока также заставит диск занять закрытое положение.
Обратные клапаны помогают в сценариях, требующих эвакуации технологических трубопроводов. Это может произойти по множеству причин, особенно связанных с восстановлением продукта или дренажем. Некоторые применения могут также требовать перемешивания воздуха в продуктах в трубопроводах или в резервуарах, к которым они ведут. Обратные клапаны могут это сделать.
Что следует учитывать при установке санитарного обратного клапана
– Шаровой обратный клапан –
В вертикальном положении продукт должен течь снизу вверх, чтобы сила тяжести могла вталкивать и выталкивать шарик из седла.В горизонтальном положении изогнутая часть клапана должна быть направлена вверх и под углом 90 градусов к трубе. Это гарантирует, что клапан свободно осушается, а шарик сидит правильно.
– Дисковый обратный клапан –
Дисковые обратные клапаны не являются свободно осушаемыми в вертикальном положении. Поэтому, чтобы они были свободно осушаемыми, они должны находиться в горизонтальном положении.
Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу клиентов.
