Выключить клапан обратного сидения

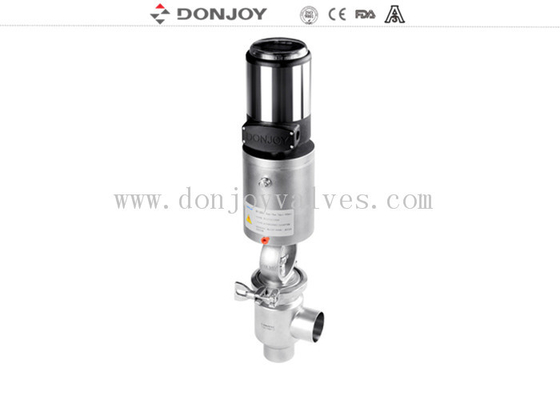

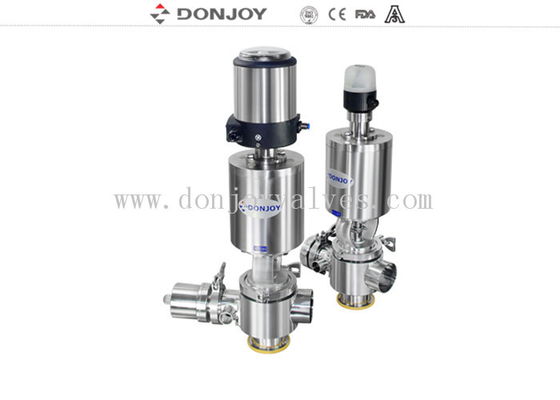

Санитарный запорный и реверсивный клапан с IL-TOP (Интеллектуальное управление)

★★СПЕЦИФИКАЦИЯ:

Применение

● Пневматический переключающий клапан с блоком управления представляет собой гигиенический односедельный клапан с пневматическим приводом, который широко используется в пищевой промышленности, производстве напитков, фармацевтической и тонкой химической промышленности.
● Седельный клапан автоматически управляется пневматическими приводами одностороннего или двустороннего действия со сжатым воздухом для перемещения штока для открытия или закрытия клапана.
● Приводы одностороннего действия поворачиваются на 180 градусов для достижения нормально открытого и нормально закрытого клапана.

Технические характеристики

● Размер: DN25 / 1 "to DN100 / 4"
● Температура: 130 ℃
● Давление: 10 бар
● Подача воздуха: 4-7 бар
● Материал: ASTM 304 / 1.4301,316L / 1.4404
● Уплотнение: EPDM, FPM, HNBR, FDA177.2600
● Обработка: Ra <0.8μm
● Сертификат: 3-A-53-06, PED / 97/23 / EC, FDA177.2600
Блок управления:
● Питание: DC 24V ± 10%
● Одностороннее действие (стандарт), двустороннее действие (опция)
● Функция обратной связи по положению клапана с автоматической настройкой
● Поддерживает аналоговый сигнал (4-20 мА) и электрический (DC24V) выход
● Поддержка AS-I BUS
● Поддерживает ручное и автоматическое управление

Особенности конструкции

● Уникальный дизайн, стерильный, без мертвых зон
● Компактный и прочный дизайн, регулируемый корпус на 360°.
● Нормально закрытый (NC) по умолчанию, функции NC и NO взаимозаменяемы путем поворота цилиндра на 180°.
● Легкая сборка/разборка путем ослабления хомута в середине корпуса клапана
● Гигиенический дизайн в соответствии со стандартом 3A
● Ручной маховик, пневматический привод взаимозаменяемы.
● Широкий выбор различных комбинаций корпусов.
● 100% гидравлическое испытание / 100% проверка

Чертеж

Выбор функции

Комбинация корпуса клапана

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами напрямую
