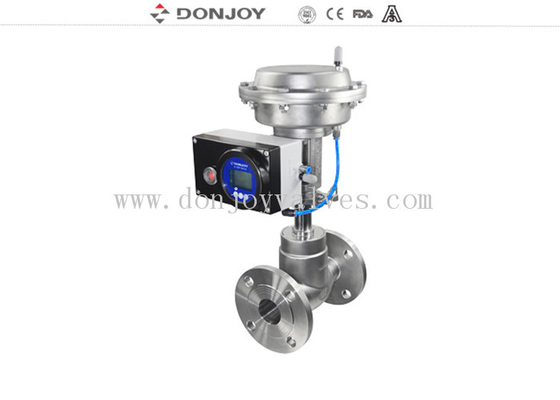

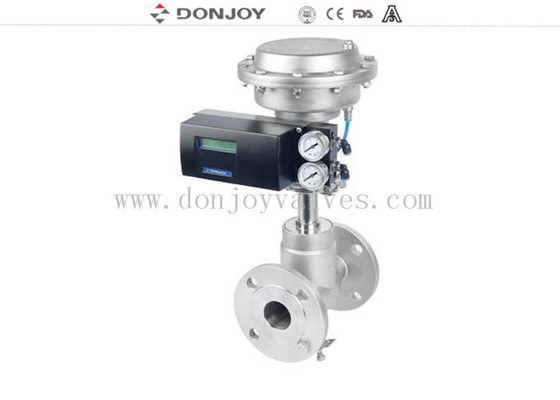

Регулирующий шаровой клапан DN80 с фланцевым соединением PN10
Детали:
Шаровой клапан
Соединение: Зажимное, Резьбовое, Сварное, Фланцевое
Стандарт: DIN, 3A, SMS, ISO, IDF, RJT..
Сертификат: CE, 3A, FDA..
Варианты управления шаровым клапаном
1. Ручной: Пластиковый маховик, Маховик из нержавеющей стали
2. Пневматический: Пластиковые и нержавеющие приводы, Привод диафрагменного типа
3. Головка управления: Позиционер клапана, Контроллер процесса, C-Top, Mini C-Top, Датчик положения
Характеристики:
| Название продукта: |
5" Шаровой клапан с приводом из нержавеющей стали с взрывозащищенным позиционером для шахт |
| Материал корпуса клапана: |
CF8M, SS316l |
| Материал уплотнения: |
EPDM/PTFE |
| Рабочее давление: |
8 бар, 10 бар (опция). |
| Макс. рабочая температура: |
120 градусов, 180 градусов (опция) |
| Доступные размеры: |
2.5"-6", DN65-DN150 |
| Доступные соединения: |
Резьба, Сварка, Зажим, BSP/BSP/NPT |
| Управление: |
Привод |
| Сертификат: |
FDA, CE, ISO |
Применение:
Шаровой клапан является общим переключателем в системе автоматического управления и широко используется в виноделии, полиграфии, крашении, отбеливании, пищевой промышленности, стирке, химической промышленности, водоочистке, фармацевтике и другом автоматизированном оборудовании. Он характеризуется защитой от гидроударов. Бесшумность, надежная герметичность.
Принцип работы
Шаровой клапан, в отличие от шарового крана, представляет собой тип клапана, используемого для регулирования потока в трубопроводе, состоящий из подвижного элемента (заглушки или диска) и неподвижного кольцевого седла в корпусе, имеющем, как правило, сферическую форму.
Шаровые клапаны названы так из-за сферической формы корпуса, две половины которого разделены внутренней перегородкой. В ней имеется отверстие, образующее седло, на которое можно навинтить подвижную заглушку для закрытия (или перекрытия) клапана. Заглушка также называется диском или тарелкой. В шаровых клапанах заглушка соединена со штоком, который приводится в действие винтовым механизмом с помощью маховика в ручных клапанах. Как правило, автоматизированные шаровые клапаны используют гладкие штоки, а не резьбовые, и открываются и закрываются с помощью сборочного узла привода.
Чертеж клапана
Различные варианты управления шаровым клапаном
1. Пневматический шаровой клапан
2. Ручной шаровой клапан
3. Пневматический шаровой клапан + позиционер
4. Ручной шаровой клапан из нержавеющей стали
5. Пневматический шаровой клапан + Ctop
6. Пневматический шаровой клапан из нержавеющей стали
7. Пневматический шаровой клапан + регулятор положения клапана
8. Пневматический шаровой клапан + датчик положения
Теги: Угловой седельный клапан, Шаровой клапан, Клапан положения
