Подробная информация о продукте:
Оплата и доставка Условия:
|
Материалы: | Обнаженный насос лепестка вала | Размер: | TUL/TUR 20 ДО 125 |
---|---|---|---|
Операция: | Электрический | Механический: | SIC/SIC/EPDM |
Соединение: | зажатый | Давление: | 1- 15 Адвокатур |
Средний: | Большая вязкость | Особенность: | Смогл быть с преобразователем частоты |
Выделить: | TUR Модель голый вал лобовой насос,Впуск к фланцу пустой насос лобовой валы,Пищевой насос с голым валом |

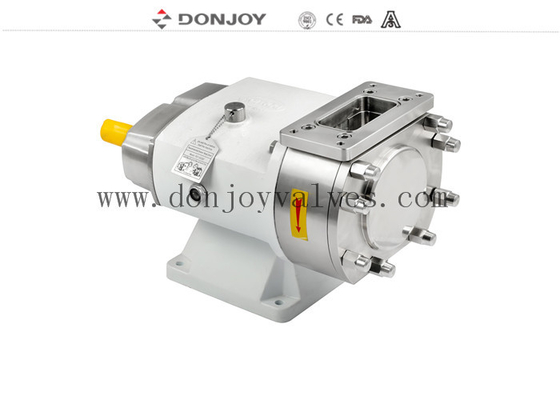

TUR модель пищевого роторного насоса с открытым валом, фланцевый вход
Технические характеристики
A. Ручная бесступенчатая коробка передач
B. Частотный преобразователь регулирует коробку передач двигателя
C. Выходная трансмиссия с фиксированной скоростью
Технические характеристики
Название продукта: | TUR модель пищевого роторного насоса с фланцевым входом |
Материал: | SS304/SS316L/1.4301/1.4404 |
Материал уплотнения: | SIC/SIC/EPDM (Стандарт, одобрено FDA) |
Макс. расход: | 62 м3/ч / 395 галлонов в минуту |
Макс. давление: | 12 бар / 174 PSI |
Макс. об/мин: | 1450 об/мин |
Тип ротора: | 2-лопастной, 3-лопастной, бабочка, одинарная бабочка |
Установка | Может быть установлен с частотным преобразователем |
частотный преобразователь | Дополнительно |
Механическое уплотнение: | SIC/SiC/EPDM (Стандарт) |
Напряжение: | 110 В, 220 В, 380 В |
Двигатель: | ABB, SEW, 50 Гц / 60 Гц |
Обработка поверхности: | Внутренняя полировка и пескоструйная обработка снаружи |
Доступные соединения: | Хомут, резьбовое соединение встык, фланец |
Доступные стандарты: | DIN, SMS, 3A, RJT, ISO/IDF |
Управление: | Электрическое |
Сертификат: | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO9001/2008 |
Область применения: |
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д. |
Описание
Опции
1. Механическое уплотнение: SIC / SICE / EPDM, TC / TC, EPDM
2. Одинарное уплотнение, двойное механическое уплотнение
3. Роторы: 2-лопастной ротор, 3-лопастной ротор, роторы-бабочки, роторы с одной бабочкой
4. Прокладка: FPM (Viton), NBR, EPDM
5. Предохранительный клапан на передней крышке или внешний байпас
6. Встроенный предохранительный клапан
7. Торцевая тепловая рубашка
8. Полная тепловая рубашка
9. Вертикальная серия TUR или горизонтальная серия TUL
10. Различные приводы и крепления
11. Сборка на основании из нержавеющей стали
12. Соединение: Хомут (DIN32676, 3A, ISO), Резьба (DIN, SMS, RJT, IDF), Сварка встык, Фланец
13. Тип двигателя B5, частота 50 Гц, 60 Гц
14. Напряжение (В) 220-240, 360-400, 420-460, 630-690
Роторный насос DONJOY Pump для пищевых продуктов - это насос объемного типа, прочная конструкция, простота обслуживания, экономичность. Гигиеничная конструкция соответствует стандартам ASME BPE, EHEDG, US 3-A, FDA, наиболее распространенный насос, используемый для перекачивания высоковязких жидкостей, твердых частиц, он предлагает широкий спектр насосов, предназначенных для гигиенических применений в пищевой промышленности, молочной промышленности, производстве напитков, уходе на дому, личной гигиене и фармацевтической промышленности...
Описание санитарного роторного насоса TU-L/R
Роторные насосы Donjoy обеспечивают надежную работу, безотказную эксплуатацию и превосходную энергоэффективность для требовательных применений. Роторный насос Donjoy имеет множество конфигураций, серия TU - стандартная конфигурация, серия STU - полностью из нержавеющей стали. Это отличный выбор для задач, требующих насосов, защищенных от загрязнения, для соответствия высоким стандартам гигиены, работы с низким сдвигом и низким пульсированием. Этот насос, одобренный 3-A, обрабатывает как очистку на месте, так и стерилизацию на месте, и может поставляться с подробной документацией для поддержки строгих требований к валидации.
Принципы
1. Когда лопасти вращаются, пространство на стороне всасывания увеличивается, так как одна лопасть удаляется от другой, создавая частичный вакуум, который втягивает жидкость в камеру насоса.
2. Когда они вращаются валами, каждая лопасть последовательно заполняется, и жидкость вытесняется на сторону подачи. Небольшие зазоры между лопастями и между лопастями и стенками корпуса насоса обеспечивают надлежащее заполнение пространств.
3. Корпус насоса полностью заполняется, и жидкость выходит через зубья лопастей и выталкивается к стенкам пространств. Что способствует работе насоса.
СОЕДИНЕНИЕ ВХОДА И ВЫХОДА НАСОСА
Модель насоса и вес
PМодель насоса | Крутящий момент входного вала (Нм) | Максимальная осевая радиальная нагрузка (Н) | Внутренний диаметр размера соединения [мм] |
Рекомендуемый максимальный теоретический размер мягких частиц [мм] |
Вес насоса без корпуса [кг] |
STUL-10 | 15 | 224 | 22.4 | 6 | 12 |
TUL-20 | 60 | 750 | 22.4 | 10 | 32 |
TUL-23 | 60 | 750 | 35.1 | 20 | 34 |
TUL-25 | 60 | 750 | 47.8 | 20 | 39 |
TUL-30 | 123 | 1237 | 47.8 | 25 | 60 |
TUL-35 | 123 | 1237 | 59.5 | 25 | 63 |
TUL-55 | 123 | 1237 | 66 | 25 | 65 |
TUL-60 | 123 | 1237 | 72.2 | 25 | 68 |
TUL-70 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-80 | 416 | 2588 | 72.2 | 40 | 151 |
TUL-100 | 416 | 2588 | 97.6 | 40 | 160 |
TUL-125 | 416 | 2588 | 125 | 40 | 165 |
Кривая роторного насоса
Тег: Роторный насос Donjoy, Роторный насос, Насос для пищевых продуктов
