Извлечение проб клапанов Биологическая фармация санитарный класс ручной асептический

Извлечение пробных клапанов. Биологическая фармацевтика. Санитарный класс. Ручной асептический

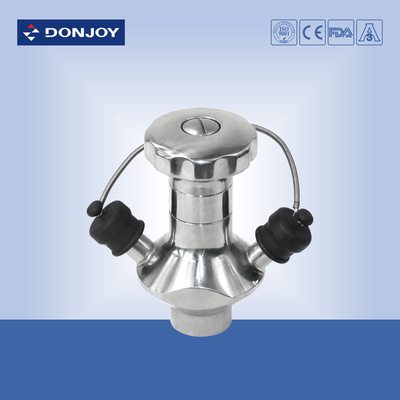

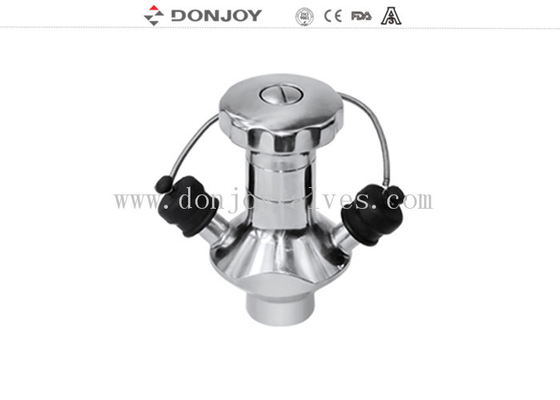

Асептическийпробоотборный клапан предназначен для стерилизации до и после каждого отбора пробы.

Открыто: Отбор пробы - ручной клапан открывается вращением ручки (регулируемое значение) или активацией
рычага (клапан включения/выключения), затем шток и мембрана втягиваются, позволяя жидкости проходить.
Закрыто: Стерилизация - встроенная пружина закрывает клапан и держит канал открытым между шлангами посредством обратного процесса для стерилизации. При использовании паром рекомендуется небольшой предохранительный клапан (опционально) на выходе.

Стандартная конструкция:
асептический пробоотборный клапан состоит из трех частей: корпуса клапана, ручки и мембраны, резины.

Ручка:

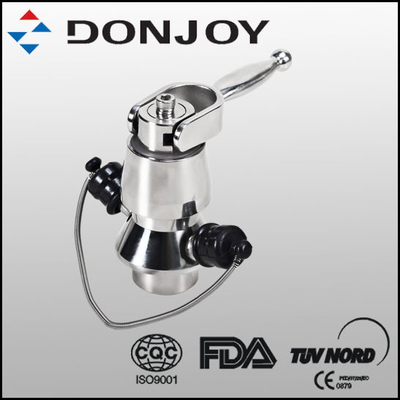

(1) Поворотная ручка (2) съемный ключ

Применение:
Асептический пробоотборный клапан применяется в пивоваренной, молочной, пищевой, соковой, фармацевтической промышленности.

Спецификация



Технические характеристики
Он может выдерживать более высокое давление; меньшую высоту клапана; может противостоять гидроудару, и позиционер может быть установлен сбоку для реализации автоматического регулирования потока.

Материал
Материал, контактирующий с другими: AISI 316L / 1.4404
Материал в другой части: AISI 304
Уплотнительное кольцо: EPDM FDA 177.2600
Внутренняя отделка поверхности: Ra ≤ 0,8 мкм
Внешняя отделка поверхности: точная обработка на станках с ЧПУ

Сертификаты
3A/54-02 (1580),
PED/97/23/EC,
FDA.177.2600, ISO

Дополнительно
Прокладка: NBR / MVQ / FPM
Пневматический привод двойного действия

Детали упаковки и доставки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные или фанерные ящики.
Или по запросу клиентов.
Обычно в течение 20 дней после получения предоплаты T/T.

Чертеж
