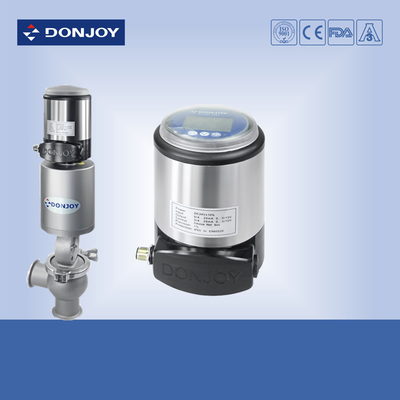

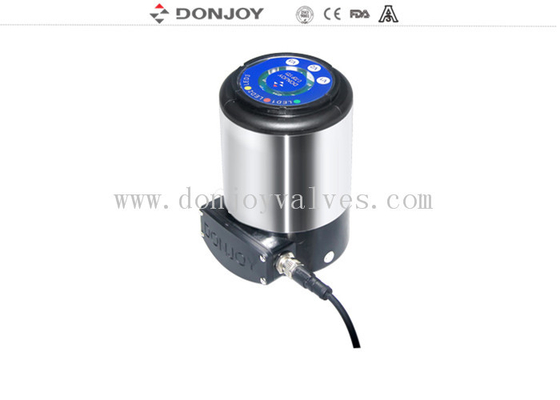

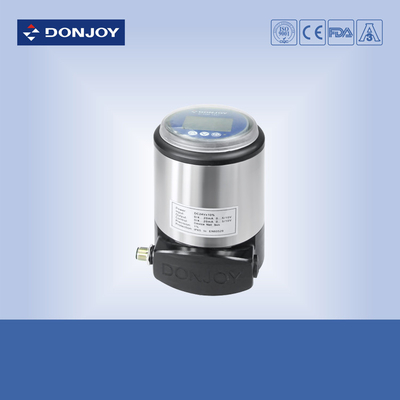

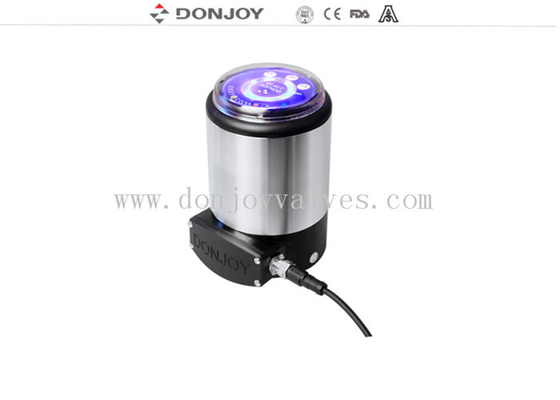

5.0-7.0 Бар интеллектуальный позиционер клапана, контроллер Profibus, контроллер клапана

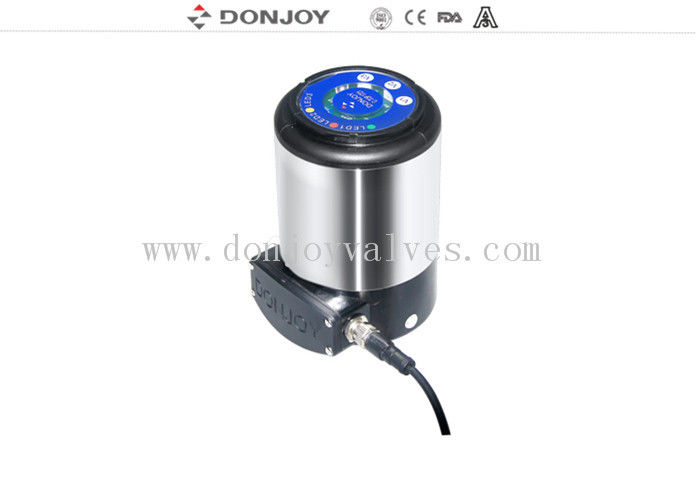

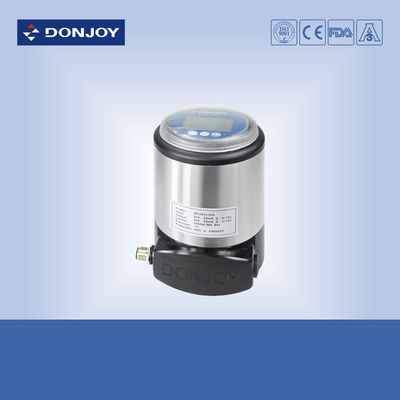

5.0-7.0 Бар интеллектуальный позиционер клапана Device Net BUS Control CE / ISO / FDA

СПЕЦИФИКАЦИЯ


 Применение
 Контроллер (IL - TOP) в основном используется в системах управления технологическими процессами и регулирования потока.

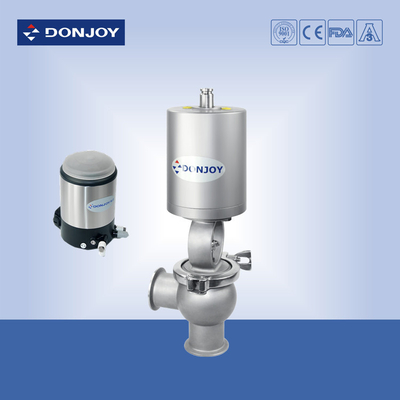

 IL - TOP может быть установлен на все виды приводов линейного перемещения, таких как пневматические угловые седельные клапаны, мембранные клапаны, дроссельные клапаны, шаровые клапаны и т. д., которые являются клапанами для регулирования потока.
 IL - TOP может быть легко установлен на приводы, которые подходят для ситуаций с высокой степенью чистоты.

Особенности
 Входной сигнал 0/4 - 20 мА в 0 - 5/10 В (стандарт)
 Выход обратной связи по положению 0/4 - 20 мА (опционально)
 Управление Device Net BUS (опционально)
 Привод линейного / вращательного движения (опционально)
 Питание: DC.24V
 Пневматическое давление: 5.0-7.0 бар
 Разъем: G1/8"
 Степень защиты: IP67
Технические характеристики
Управление может использоваться в качестве позиционера или контроллера процесса.
 В качестве позиционера он может устанавливать положение клапана в соответствии с заданной точкой.
 В качестве контроллера процесса MPU будет получать сигнал от управления, сравнивая заданное значение положения клапана с фактическим положением клапана, с помощью алгоритма управления PIC контроллер процесса будет перемещать клапан в точное целевое положение клапана.
 Контроллер состоит из MPU, блока обнаружения, управляющего сигнала, датчика положения, ЖК-дисплея, клавиатуры и пьезоэлектрического клапана и т. д.

Установка
 Установить контроллер и привод очень просто, и положение отображения ЖК-дисплея можно отрегулировать.
 Чтобы снять прозрачную крышку против часовой стрелки, а затем:
 Чтобы управлять клавиатурой, ослабьте основание и 2 винта с помощью ключа M5;
 Чтобы легко повернуть его и отрегулировать его в нужном направлении отображения, и снова затяните 2 винта ключом;
 Чтобы ослабить клеммную коробку, снимите 4 винта и откройте коробку, и действуйте в соответствии со схемой подключения. (Непрофессионалам запрещено работать.)
 Для соединения контроллера с приводом требуется разъем.
