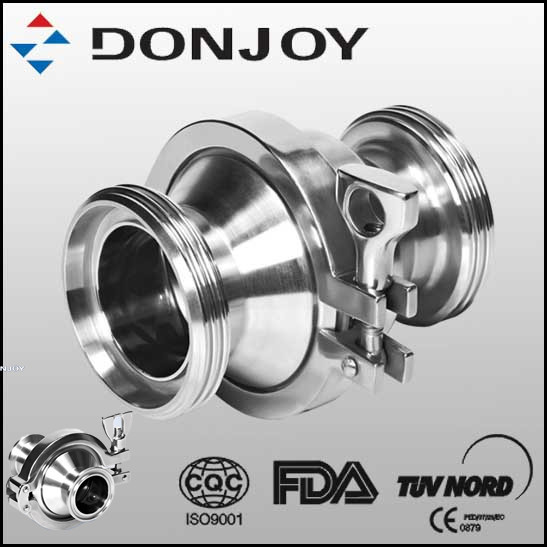

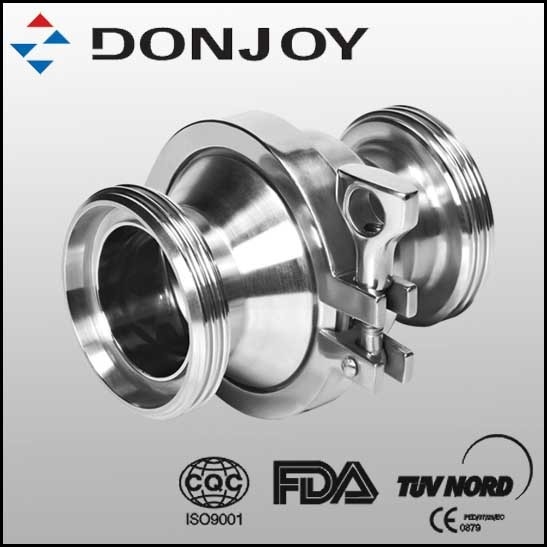

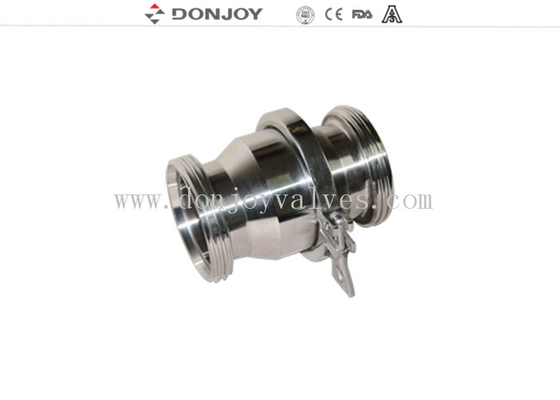

Соединение корпуса зажима Гидравлический обратный клапан, Обратный клапан с резьбовым соединением
Спецификация
| Название продукта: |
Обратный клапан SS304/SS316L, клапан без задержки, соединение корпуса зажима |
| Материал корпуса клапана: |
SS304 или SS316L |
| Материал уплотнения: |
EPDM |
| Макс. рабочее давление: |
10 бар |
| Давление открытия: |
0,1-0,3 бар |
| Макс. рабочая температура: |
120 градусов C |
| Доступные размеры: |
3/4" - 3 1/2" , DN15-DN100 |
| Доступные соединения: |
Резьба, сварка, зажим |
| Доступные стандарты: |
DIN, SMS, 3A |
| Сертификат: |
FDA, CE |
Описание:
Гидравлические обратные клапаны
1. Легкая разборка
2. Малогабаритная конструкция
3. Соединение DIN11851 (стандарт)
Применение:
1. Обратный клапан - это клапан, который предотвращает обратный поток жидкости и обеспечивает поток только в одном направлении.
2. Может использоваться для предотвращения возврата потока, избегая гидроударов.
3. Используется в пищевой, напиточной, винной, масляной, косметической, фармацевтической и химической промышленности.
Техническая информация
• Санитарный обратный клапан может варьироваться по размеру от 1/2″ до 4″.
• Концевое соединение может быть приварено встык, санитарным треххомутовым соединением, резьбовым или другим по запросу.
• Максимальное доступное рабочее давление составляет 10 бар (145 фунтов на квадратный дюйм)
• Клапаны доступны для следующих давлений срабатывания:
4,35 фунтов на квадратный дюйм (0,3 бар) для DN25
2,9 фунтов на квадратный дюйм (0,2 бар) для DN32-40
1,45 фунтов на квадратный дюйм (0,1 бар) для DN50-100
• Температуры, при которых работают клапаны, в зависимости от материала, варьируются от:
EPDM от -10℃ до 120℃ (от 14°F до 248°F)
СИЛИКОН от -30℃ до 180℃ (от -22°F до 356°F)
VITON (FPM) от -5℃ до 220℃ (от 23°F до 356°F)
Тефлон (PTFE) от -20℃ до +250℃ (от -4°F до +482°F)
• Обработка поверхности может быть Ra 32μin (0,8μm) по умолчанию или лучше по запросу.
Что следует учитывать при установке санитарного обратного клапана
Санитарные обратные клапаны могут быть установлены горизонтально или вертикально. Однако необходимо соблюдать следующие спецификации для шаровых и дисковых обратных клапанов:
– Шаровой обратный клапан –
В вертикальном положении продукт должен течь снизу вверх, чтобы сила тяжести могла вталкивать и выталкивать шарик из седла.
В горизонтальном положении изогнутая часть клапана должна быть направлена вверх и под углом 90 градусов к трубе. Это гарантирует, что клапан свободно сливается, а шарик правильно сидит.
– Дисковый обратный клапан –
Дисковые обратные клапаны не сливаются свободно в вертикальном положении. Поэтому, чтобы они свободно сливались, они должны находиться в горизонтальном положении.
Чертеж
Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу клиентов.
Тег: Односторонний клапан, Пружинный обратный клапан, Клапан без задержки
