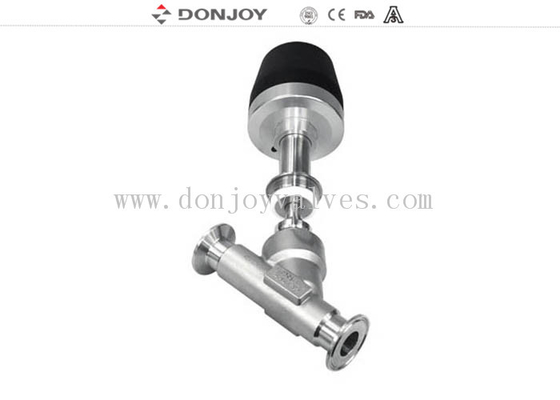

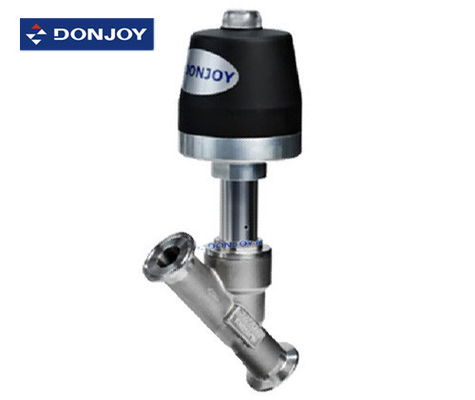

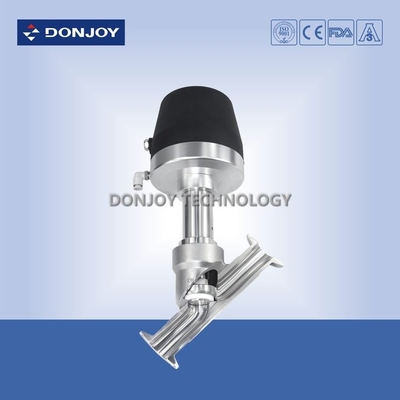

Угловые клапаны без мертвого угла с феррульным соединением в соответствии с ASME BPE
Описание
Новое поколение высокочистой конструкции углового клапана
1. Отсутствие мертвого угла, отсутствие задержек для соответствия требованиям всех видов гигиены.
2. Преимущества: Шпиндель без болтов, без учета риска повреждения другого оборудования из-за выпадения болтов;
3. Клапан не имеет мертвого угла, нет необходимости учитывать образующийся угол из-за сложной структуры.
4. Уплотнение: эластичная конструкция уплотнения штока, встроенная конструкция шпинделя.
Технические характеристики:
| Название продукта: |
Пластиковый пневматический угловой клапан SS316L/SS304, без мертвого угла, феррульное соединение |
| Материал корпуса клапана: |
CF8/304, CF8M/316L |
| Материал уплотнения: |
EPDM |
| Рабочее давление: |
8 бар, 10 бар (опция). |
| Макс. рабочая температура: |
120 градусов, 180 градусов (опция) |
| Доступные размеры: |
DN10-DN80 1/2"-4" |
| Доступные соединения: |
Резьба, сварка, хомут, BSP/BSP/NPT |
| Управление: |
Пневматическое, головка управления |
| Сертификат: |
FDA, CE, ISO |
Варианты управления для седельного клапана
1. Ручное: Пластиковый маховик, маховик из нержавеющей стали, маховик точной настройки
2. Пневматическое: Пластиковые и нержавеющие приводы
3. Головка управления: позиционер клапана, контроллер процесса, C-Top, Mini C-Top, датчик положения
Применение:
Угловой клапан является общим переключателем в системе автоматического управления, широко используется в полиграфии, крашении, отбеливании, пищевой промышленности, стирке, химической промышленности, водоочистке, фармацевтике и другом автоматизированном оборудовании и машинах. Он характеризуется защитой от гидроударов. Бесшумность, надежная герметичность.
Принципы работы
1. Седельные клапаны управляются автоматически односторонним или двусторонним пневматическим приводом. Подавая сжатый воздух, шток перемещается, чтобы установить клапан в положение «открыто» или «закрыто».
2. Поворот пневматического цилиндра на 180 градусов для реализации взаимозаменяемости нормально открытого и нормально закрытого.
Особенности конфигурации + C-TOP
Обратная связь по положению, можно просмотреть в положении (Зеленый) и выключено (Красный)
Встроенный электромагнитный клапан
Конструкция кнопки (удобна для калибровки)
Нажмите с системой ПЛК для автоматического управления
Питание: DC 24V
Конкурентная цель:
Видение Donjoy - стать ведущим поставщиком в области управления жидкостями, высокочистых санитарных клапанов и насосов, с передовыми технологиями и отличным качеством.
Тег: санитарные клапаны Donjoy, седельные клапаны, угловой клапан
