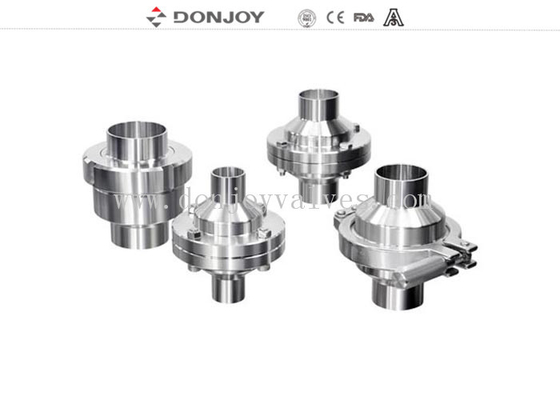

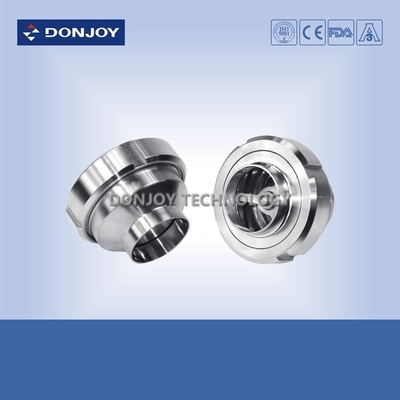

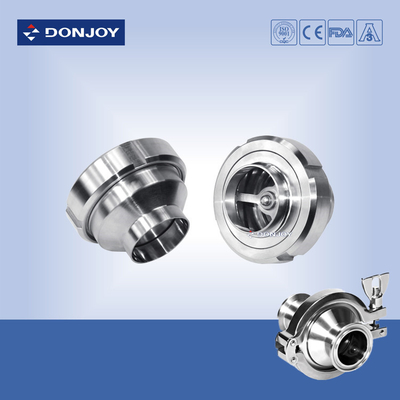

Профессиональные 3-дюймовые гидравлические обратные клапаны, предотвращающие обратный поток, с прокладкой FPM
Варианты гидравлических обратных клапанов
1. Соединение: сварка, резьба
2. Уплотнение: NBR, FPM, PTEF, все в соответствии с FDA177.2600
3. Стандарт: DIN, SMS, RJT, IDF, ISO, 3A
Спецификация
| Название продукта: |
3", санитарный обратный клапан из SS316L, резьбовой обратный клапан, предотвращающий обратный поток |
| Материал корпуса клапана: |
SS304 или SS316L |
| Материал уплотнения: |
EPDM |
| Макс. рабочее давление: |
10 бар |
| Давление открытия: |
0,1-0,3 бар |
| Макс. рабочая температура: |
120 градусов Цельсия |
| Доступные размеры: |
1/2"-4" , DN10-D100 |
| Доступные соединения: |
Резьба, сварка |
| Доступные стандарты: |
DIN, SMS, 3A |
| Сертификат: |
FDA, CE |
Применение:
1. Обратный клапан - это клапан, который предотвращает обратный поток жидкости и обеспечивает поток только в одном направлении.
2. Он может использоваться для предотвращения возврата потока, чтобы избежать гидроударов.
3. Он используется в пищевой, напиточной, винной, масляной, косметической, фармацевтической и химической промышленности.
Чертеж
Принцип работы
Клапан открывается, когда давление жидкости превышает давление пружины. Когда два давления уравниваются, клапан закрывается. Более сильное противодавление также заставляет клапан закрываться.
Для чего используются санитарные клапаны?
Санитарные клапаны - это двухпортовые клапаны, имеющие два отдельных отверстия на корпусе. Жидкость входит в одно отверстие и выходит из другого. Эти клапаны помогают в приложениях, требующих, чтобы жидкости текли только в одном направлении.
Санитарные клапаны бывают двух форм: горизонтальные и вертикальные.
Горизонтальные клапаны подходят для горизонтальных линий, которым требуются самоосушающиеся клапаны
Вертикальные клапаны могут использоваться как в вертикальных, так и в горизонтальных установках; в горизонтальных применениях вертикальные клапаны помогают, когда самоосушающиеся клапаны не могут поддерживать заполнение насоса и непрерывность температуры
В случае горизонтальных пружинных обратных клапанов поток продукта отталкивает диск в клапане от седла. Когда давление прямого потока снимается, электрополированная пружина вернет диск в исходное положение и удержит его у седла, чтобы он оставался закрытым. Давление обратного потока также заставит диск занять закрытое положение.
Обратные клапаны помогают в сценариях, требующих эвакуации технологических трубопроводов. Это может произойти по множеству причин, особенно тех, которые связаны с восстановлением продукта или дренажем. Некоторые приложения также могут требовать перемешивания воздуха в продуктах в трубопроводах или в резервуарах, к которым они ведут. Обратные клапаны могут это сделать.
Что следует учитывать при установке санитарного обратного клапана
– Шаровой обратный клапан –
В вертикальном положении продукт должен течь снизу вверх, чтобы сила тяжести могла вталкивать и выталкивать шарик из седла.В горизонтальном положении изогнутая часть клапана должна быть направлена вверх и под углом 90 градусов к трубе. Это гарантирует, что клапан свободно осушается, а шарик сидит правильно.
– Дисковый обратный клапан –
Дисковые обратные клапаны не являются свободно осушаемыми в вертикальном положении. Поэтому, чтобы они были свободно осушаемыми, они должны находиться в горизонтальном положении.
Сертификат
Donjoy производит продукцию, сертифицированную 3A, CE, FDA и т. д., в соответствии со стандартом GMP, EHEDG. Производство строго соблюдает систему управления ISO9001-2008.
