Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
нет.
свяжитесь мы

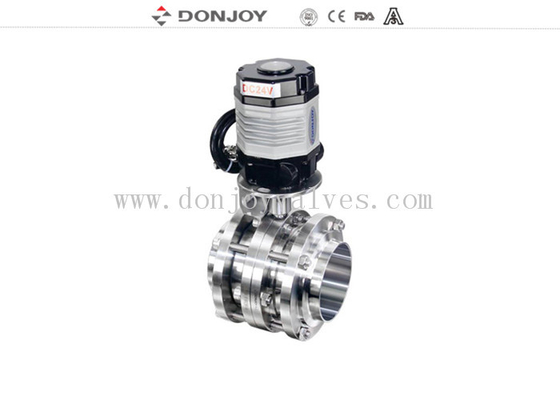

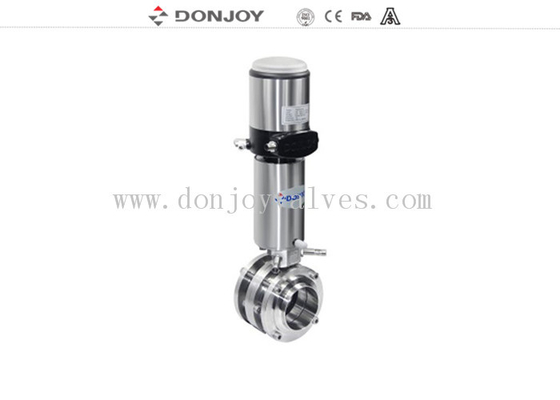

3 нержавеющей стали части конца клапан-бабочки сваривая, высокой санитарной клапан-бабочки
Технические данные:
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Минимальн Давление: 0.2Bar
Работая температура: -10C° до +120 градусов (EPDM)
Спецификации:
|
Название продукта: |
Гайка наговора RJT/клапан-бабочка SS316L/304 потока ручная, Женская/мужская клапан-бабочка |
|
Материал тела клапана: |
SS304/316L |
|
Материал уплотнения: |
EPDM (стандарт) FPM/SILICON/NBR, FDA177.2600 |
|
Давление MaxWorking: |
5Bar |
|
Температура Max.Working: |
120 градусов c |
|
Доступно размер: |
DN10-DN300, 1/2» - 12" |
|
Доступно соединение: |
Струбцина/сваривать/поток/особенное соединение |
|
Доступно стандартный: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Работанный: |
Ручной, пневматический, электрический |
|
Применение ручки: |
Двух позиционная ручка, трехпозиционная ручка, ручка тяги 4-положения, ручка мульти-положения пластиковая и ручка нержавеющей стали мульти-положения |
|
Контроль: |
Умный датчик управлением/положением позиционера клапана/C-TOP |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Объем применения: |
Молокозавод, еда, напиток, фармация, косметика, etc |
|
Модель пластиковой мульти- ручки положения: |
НО. VSB04/NO.VSB06/NO.VSB08 |
|
Установка ручки: |
На одной стороне клапана |
Принципы действия
клапан-бабочку 1.The можно управлять автоматически через привод или вручную с ручкой
ручка 2.The преграждает клапан в открытом или закрытая позиция, определенно там другое avalibalbe положения
поршень нажима привода 3.The аксиального перемещения в 90Degree так, что оно будет контролировать клапан-бабочку.
Дизайн и особенности
Компактный и крепкий дизайн
Доступные размеры DN25-DN300 (1/2» - 12")
Ручка Мульти-положения соответствующая до DN100/4»
Рука тяги соответствующая до DN25-DN300 (1/2» - 12") PED97/23EC FDA.177.2600
Тело клапана может быть переменчиво с любым видом соединения
Соединение
Зажатый, сваренный и продетый нитку etc.
Упаковывая детали
Пакет пузыря для каждого клапана.
Вне паковать случаи коробки или переклейки.
Или согласно запросу клиентов.
Детали доставки
Обычно в течение 20 дней после получать первый взнос T/T.
Работая вращающий момент (N.M)
|
DN25/1» |
DN40/1.5» |
DN50/2» |
2,5" |
DN65 |
3" |
DN80 |
DN100/4» |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Различная ручка:
1. ручка тяги
2.Multi-Position регулируют (голубая пластмасса)
ручка 3.Multi-Position (сталь Stianless) Lockable
|
Размер |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
|
DN50 |
2" |
133 |
22,2 |
10 |
|
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
|
DN125-DN150 |
5-6» |
220 |
30,2 |
14 |
|
|
DN200-DN300 |
8-12» |
284 |
30,2 |
14 |
|
Размер |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
164 |
20,2 |
8 |
|
|
DN50-DN65 |
2" - 3" |
164 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
164 |
22,2 |
11 |
|
Размер |
L1 |
L2 |
B |
 |
|
|
DN10-DN40 |
0.5-1.5" |
166 |
20,2 |
8 |
|
|
DN50-DN65 |
2" - 3" |
166 |
22,2 |
10 |
|
|
DN80-DN100 |
3.5-4" |
166 |
22,2 |
11 |
|
|
DN125-DN150 |
5" - 6" |
166 |
30,2 |
14 |
