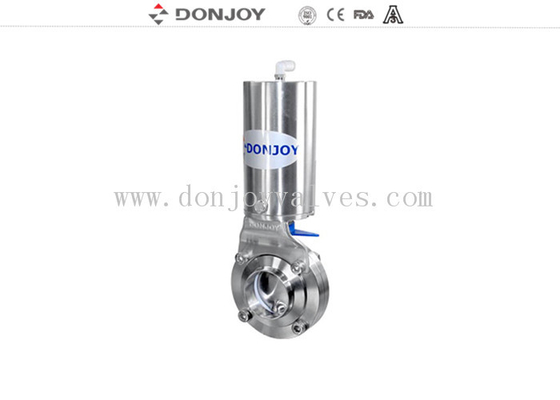

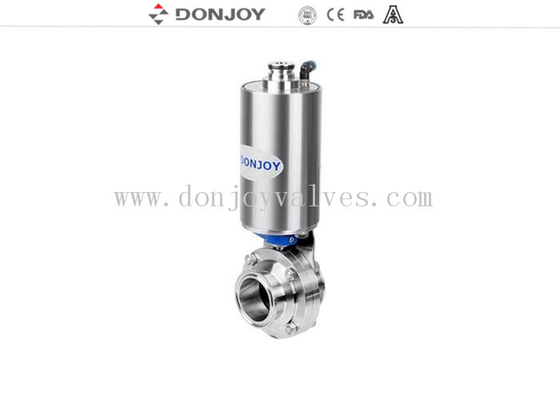

DN10-DN300 Санитарные сварные клапаны для бабочек с пневматическимиАкуатор
|
Технические параметры
|
|
Стальной материал
|
Части из мокрой стали
|
AISI 304 или 316L
(1.4306 / 1.4404)
|
Обеспечен материалами
отчет об инспекции
|
|
Другие части из стали
|
АИСИ 304
|
|
Материал пломбы
|
Стандартный
|
EPDM
|
Все материалы уплотнения соответствуют
с FDA 21CFR117.2600
|
|
Варианты
|
VMQ / Viton (FPM) |
|
Давление
|
Рабочее давление
|
≤145psi (10bar)
|
|
Давление подачи для воздушного привода
|
70 ~ 116psi (5 ~ 8bar)
|
|
Температура
|
Рабочая температура
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Силикон): -58 ~ 356°F (-50 ~ +180°C)
Витон (FPM): -22 ~ 428°F (-30 ~ +220°C)
|
|
Температура стерилизации
|
150°С, максимум 20 мин.
|
|
Обработка поверхности
|
Обработка внутренней поверхности
|
Ra 16 ~ 32 мкм (0,4 ~ 0,8 мкм)
|
|
Обработка внешней поверхности
|
Ra 32 ~ 64μin (0,8 ~ 1,6μm)
|
|
Соединение
|
Концавые соединения: сварные на задней стороне, санитарный зажим, мужской и женскийшерстяные, фланцевые, I-линейные или другие по запросу.
|
|
Действующее устройство
|
Обычно закрыто (NC) - открывается воздух и закрывается пружина;
Обычно открыто (NO) - воздух закрывается и пружина открывается;
Воздух в воздух (AA) - воздух открывается, воздух закрывается.
|
Санитарные клапаны для бабочек
Санитарный клапан также называется гигиеническим клапаном бабочки, который является типом устройства управления потоком, используемого для запуска или остановки потока жидкости через участок трубы.
Санитарные клапаны для бабочек используются для:
Сантехнические клапаны Donjoy широко используются в химической промышленности, нефтедобывающей, металлургической, сантехнической, пищевой, биофармацевтической и химической промышленности.санитарные принадлежности являются высококачественными продуктами, может использоваться для молочных продуктов, фармацевтических, пива, напитков, пищевого масла и других отраслей промышленности для удовлетворения их профессиональных требований.
Преимущества санитарных клапанов для бабочек Donjoy:
Сантехнический клапан Donjoy имеет множество преимуществ, таких как съемное соединение, простая конструкция и легкое обслуживание;
Резиновые уплотнители и пластины клапанов Donjoy butterfly являются высококачественными изделиями для обеспечения эксплуатационных характеристик и срока службы;Вентили Donjoy могут обеспечивать корпус клапана и дисковые материалы, такие как AISI 304 или AISI 316L, 304Land 316 материалов, автоматический или ручной клапан действия в соответствии с вашими запросами.
Применение:
DONJOY - это санитарный пневматический клапан-бабочка с концами, широко используемый в системах трубопроводов для изоляции и управления. клапан-бабочка работает автоматически.
Спецификация:
Размеры доступны: 1/2" до 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Материал: корпус клапана и материал диска могут быть AISI 304 или AISI 316L, материалы 304L и 316 доступны по запросу.
Максимальное рабочее давление: 145psi (10bar) для DN25/1"-DN100/4"; 116psi (8bar) для DN125/5"-DN150/6"; 73psi (5bar) для DN200/8"-DN300/12".
Работа: вертикальный приводящий SS304, NC (обычно закрытый) / NO (обычно открытый) / AA (воздух-воздух) типа для выбора.
Давление подачи воздуха: 70-116psi (5-8bar)
Диапазон температур: 14 ~ 248°F (-10 ~ 120°C) с EPDM сиденьем, -58 ~ 356°F (-50 ~ + 180°C) с VMQ (Силикон) сиденьем.
Крайние соединения: сварные на заднице / сварные на заднице.
Обработка поверхности: Ra 16 ~ 32μin (0,4 ~ 0,8μm), Ra 32μin является стандартным.
Опции:
Материал корпуса клапана и диска может быть AISI 304 или AISI 316L, 304L и 316 материалы доступны по запросу. Сиденье и уплотнение могут быть EPDM, VMQ (Силикон) или Viton (FPM),все соответствуют FDA 21CFR177.2600Конца соединения может быть сварной, санитарный три-зажиматель, натянутый, фланцевый, I-линия или другие по запросу.
из нержавеющей стали.
Действующие устройства для автоматической работы:
Пневматический приводящий механизм из нержавеющей стали (вертикальный тип), пневматический приводящий механизм из алюминия (горизонтальный тип) и электрический приводящий механизм.
При управлении NC: нормально закрыто (не закрыто) --- воздух открывается, пружина закрывается
НЕ работает: нормально открыто (не открыто)---воздух закрывается, пружина открывается
АА: двойной действия---воздух открывается, воздух закрывается
Интеллектуальное управление клапаном: датчик положения, контроллер C-top, контроллер C-top (AS-I)
Стандарты: DIN, 3A, SMS, ISO / IDF, BS / RJT и ASME / BPE
