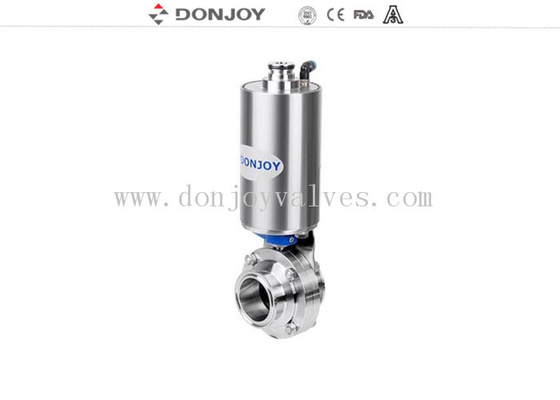

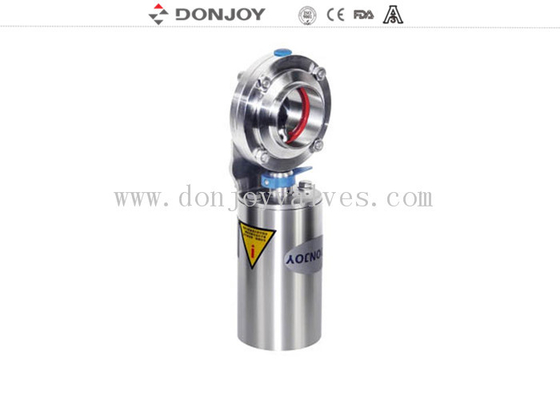

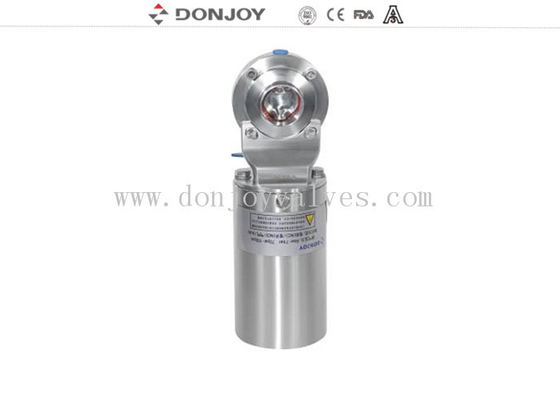

Клапан-бабочки пневматической деятельности санитарные с зажатым уплотнением кремния концов 12"

Клапан-бабочки пневматической деятельности санитарные с зажатым уплотнением кремния концов 12"

Технические параметры
Стальной материал	Продукт намочил стальные части	AISI 304 или 316L (1,4306/1,4404)	Обеспеченный с материалом отчет о проверке
	Другие стальные части	AISI 304
Материал уплотнения	Стандарт	EPDM	Все материалы уплотнения исполняют с УПРАВЛЕНИЕМ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21CFR177.2600
	Варианты	VMQ/Viton (FPM)
Давление	Давление деятельности	≤145psi (10bar)
	Давление поставки для воздуха привод	70 | 116psi (5 | 8bar)
Температура	Работая температура	EPDM: 14 | 248°F (- 10 | 120°C) VMQ (силикон): -58 | 356°F (- 50 | +180°C) Viton (FPM): -22 | 428°F (- 30 | +220°C)
	Температура стерилизации	150°C (302°F), максимальная минута 20
Поверхностное покрытие	Внутри поверхностного покрытия	Ра 16 | 32µin (0,4 | 0.8µm)
	Внешнее поверхностное покрытие	Ра 32 | 64µin (0,8 | 1.6µm)
Соединение	Соединения конца: батт-сваренная, санитарная струбцина, мужчина и женский продевать нитку, служенный фланцем, Я-линия или другие по требованию.
Привод	Нормально закрытый (NC) - воздух, который нужно раскрыть и поскакать для того чтобы закрыть; Нормально раскрывайте (НЕТ) - воздух для того чтобы закрыть и поскакать для открытия; Воздушно- к - воздух (AA) - воздуху, который нужно раскрыть, воздуху, который нужно закрыть

Данные

Пневматический привод
	Размер	Порекомендуйте размер клапана
		Клапан-бабочка	Шариковый клапан
	70	DN10-DN50,0.5» - 2"	DN10-DN25,0.5» - 1"
	85	DN10-DN100,1» - 4"	DN10-DN40,0.5» - 1,5"
	114	DN100-DN125,4» - 5"	DN50-DN65,2» - 2,5"
	133	DN150-DN200,6» - 8"	DN80-DN100,3» - 4"
	168	DN200-DN300,8» - 12"	DN100,4»



Применение:
пневматический тип санитарная клапан-бабочка с батт-сваренными/батт-сваренными концами, который широко использован в системах процесса пуская по трубам для изоляции и контроля. Клапан-бабочка AV-1PW работает автоматически.

Спецификация:
Размеры доступные: 1/2» до 12" (1/2», 3/4", 1", 1 1/2», 2", 2 1/2», 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Материал: Тело клапана и материал диска могут быть AISI 304 или AISI 316L, 304L и 316 материалов доступны по требованию.
Максимальное давление работы: 145psi (10bar) для DN25/1» - DN100/4»; 116psi (8bar) для DN125/5» - DN150/6»; 73psi (5bar) для DN200/8» - DN300/12».
Деятельность: SS304 вертикальный привод, NC (нормально близкий)/НЕ (нормально открытый тип)/AA (воздушно- - воздух) для выбирает от.
Давление подачи воздуха: 70-116psi (5-8bar)
Диапазон температур: 14 | 248°F (- 10 | 120°C) с местом EPDM, -58 | 356°F (- 50 | +180°C) с местом VMQ (силикона).
Соединения конца: батт-сваренный/батт-сваренный.
Поверхностное покрытие: Ра 16 | 32µin (0,4 | 0.8µm), Ра 32µin дефолт.

Варианты:
Тело клапана и материал диска могут быть AISI 304 или AISI 316L, 304L и 316 материалов доступны по требованию. Место и набивка могут быть EPDM, VMQ (силиконом) или Viton (FPM), совсем исполняя с соединением УПРАВЛЕНИЯ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21CFR177.2600.End можно бытьсварено, санитарная три-струбцина, продетый нитку, служить фланцем, Я-линия или другие по требованию.
Ручки: ручка тяги 4 положений; ручка мульти-положения с пластиковой крышкой или в чистой нержавеющей стали.

Приводы для достижения автоматической деятельности:
пневматический привод нержавеющей стали (вертикальный тип), пневматический алюминиевый привод (горизонтальный тип), и электрический силовой привод.
NC работал: нормально закрытый (терпеть неудачу закрыл)---воздух, который нужно раскрыть, весна, который нужно закрыть
НЕ не работанный: нормально открытое (потерпите неудачу открытое)---воздух, который нужно закрыть, весна, который нужно раскрыть
AA работал: двух-действовать---воздух, который нужно раскрыть, воздух для того чтобы закрыть управление клапана умное: датчик положения, C вершин регулятор, C вершин регулятор (AS-I)
Стандарты: DIN, 3A, SMS, ISO/IDF, BS/RJT, и ASME/BPE
