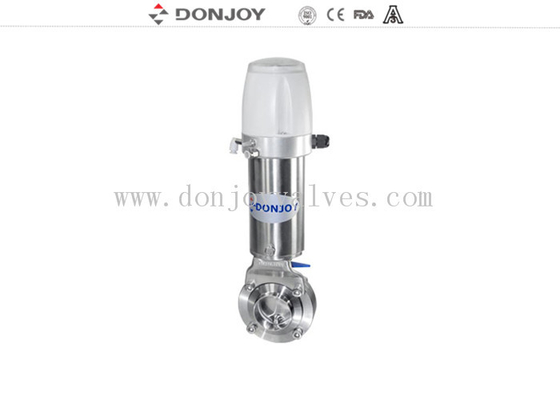

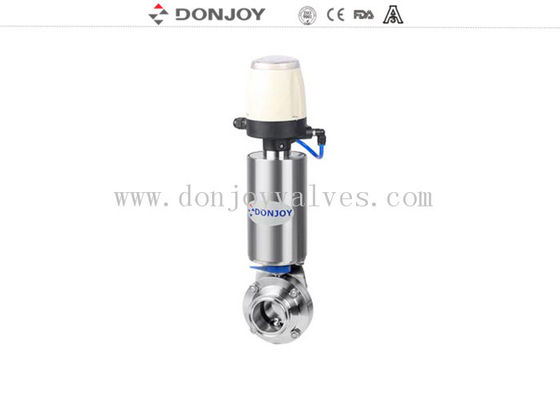

Гигиенический пневматический дисковый клапан из нержавеющей стали DN25 316L одностороннего действия нормально закрытый с зажимными концами
Технические характеристики
Макс. давление: 10 бар, DN10-DN300
Мин. давление: 0,2 бар
Рабочая температура: от -10°C до +120°C (EPDM)
Спецификации
|
Название продукта:
|
Гигиенический пневматический дисковый клапан из нержавеющей стали DN25 316L одностороннего действия нормально закрытый с зажимными концами |
|
Материал корпуса клапана:
|
SS304/316L
|
|
Материал уплотнения:
|
EPDM (стандарт), FPM/SILICON/NBR, FDA177.2600
|
|
Максимальное рабочее давление:
|
10 бар
|
|
Максимальная рабочая температура:
|
120 градусов C
|
|
Доступные размеры:
|
DN10-DN300, 1/2"-12"
|
|
Доступные соединения:
|
Зажимное/сварное/резьбовое/специальное соединение
|
|
Доступные стандарты:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Привод:
|
Одного или двойного действия
|
|
Применение рукоятки:
|
Двухпозиционная рукоятка, трехпозиционная рукоятка, четырехпозиционная тяговая рукоятка, многопозиционная пластиковая рукоятка и многопозиционная рукоятка из нержавеющей стали
Управление:
|
|
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения
|
Сертификат:
|
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Область применения:
|
|
Молочная промышленность, пищевая промышленность, производство напитков, фармацевтика, косметика и т. д.
|
Тип пневматического привода:
|
|
Пластиковый привод, пневматический привод из нержавеющей стали
|
Обработка поверхности
|
|
RA≤0,8 мкм
|
Конструкция и особенности
|
Компактная и прочная конструкция
Доступные размеры DN10-DN300 (1/2"-12")
Многопозиционная рукоятка подходит для DN100/4"
Тяговая рукоятка подходит для DN25-DN300 (1/2"-12")
Пневматический привод подходит для DN300, 12"
PED97/23EC
FDA.177.2600
Корпус клапана может быть изменен с любым типом соединения
Соединение
Зажимное, сварное и резьбовое и т. д.
Применение
Используется в пищевой, фармацевтической и химической промышленности.
Принципы работы
Может управляться автоматически через привод или вручную с помощью рукоятки
Рукоятка блокирует клапан в положении ОТКРЫТО или ЗАКРЫТО, конечно, доступны и другие положения.
Привод толкает поршень осевого перемещения на 90 градусов, чтобы управлять дисковым клапаном.
Различные рукоятки
1. Тяговая рукоятка
2. Многопозиционная рукоятка (синий пластик)
3. Многопозиционная рукоятка (нержавеющая сталь) с возможностью блокировки
Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу клиентов.
Детали доставки
Обычно в течение 20 дней после получения предоплаты T/T.
Рабочий крутящий момент (Нм)
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3"
|
DN80
|
DN100/4"
|
DN125
|
DN150
|
3
|
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
|
