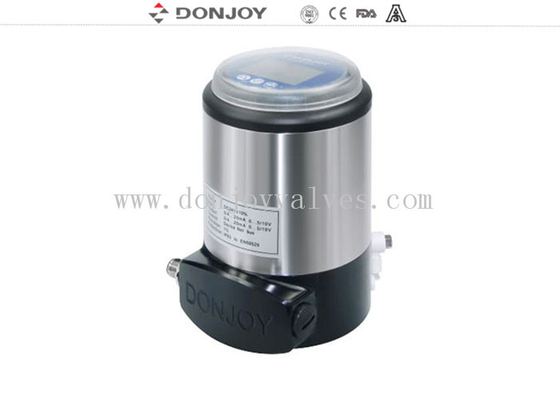

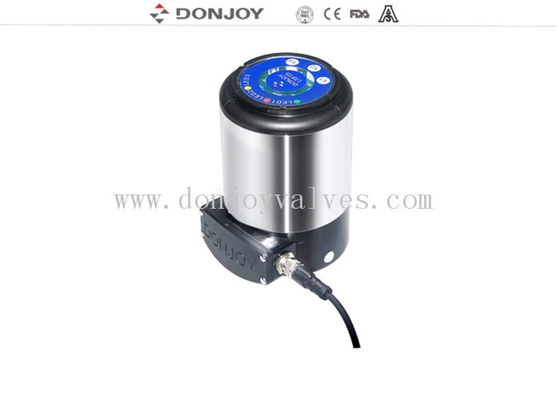

Управляющие оборудования из нержавеющей стали для санитарных продуктов питания C-TOP
Спецификация
|
Наименование продукта |
Контроллер |
|
Средний |
Смазанный сжатый воздух, инертные газы |
|
Максимальная рабочая температура |
70°C |
|
Рабочее давление |
1.5 бар - 7 бар (22 PSI - 102 PSI) |
|
Коннектор |
G1/8" |
|
Уровень защиты |
IP67 |
|
Поток воздуха |
200 NL |
|
Инсульт |
Минимум 3 мм, максимум 70 мм. |
|
Макс. C - топ-единицы |
31 C - ТОП-единицы |
|
Соединительный кабель |
2 м |
|
AS-I BUS |
Максимальная длина: 1 м |
|
Функция |
Для управления положением клапана |
|
Особенность |
Индуктивный датчик положения |
Таблица выбора модели
| Контроллер C-TOP 1421/1721 /222a (рекомендуемая версия) | |||
|
Контроль ввода | Рекомендую приводы | Выходной сигнал |
| 1 соленоидный клапан | однодействующий пневматический приводящий механизм | PNP 2 позиция 4-20mA | |
| 2 соленоидных клапана | Двухдействующий пневматический приводы | PNP 2 положение 4-20mA | |
| 3 соленоидных клапана | для противосмешивающих клапанов | PNP 3 положение 4-20mA | |
| 3 Соленоидные клапаны | для смешивающих клапанов | Положение PNP 4 (включая 1pc внешнего датчика) 4-20mA | |
| Контроллер C-TOP 1421/1721/2221 (версия протокола AS-I BUS-V3.0) | |||
|
Контроль ввода | Рекомендую приводы | Выходной сигнал |
| 1 соленоидный клапан | однодействующий пневматический приводящий механизм | PNP 2 позиция 4-20mA | |
| 2 соленоидных клапана | Двухдействующий пневматический приводы | PNP 2 положение 4-20mA | |
| 3 соленоидных клапана | для противосмешивающих клапанов | PNP 3 положение 4-20mA | |
Заявления
C - TOP - это пневматический контроллер, предназначенный для обеспечения оптимального управления клапаном.
Он совместим с большинством автоматических систем ПЛК.

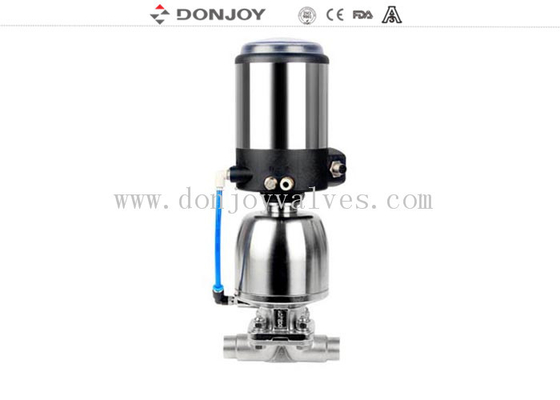

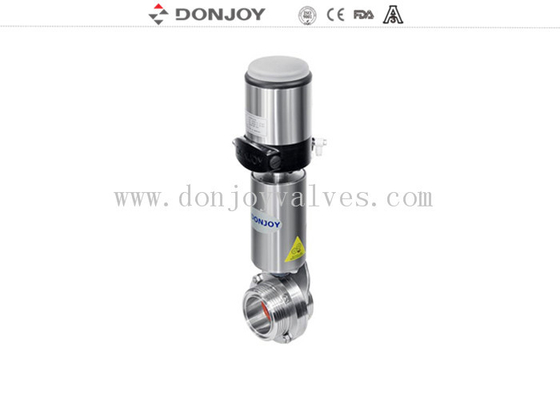

Он может быть установлен на все виды пневматических клапанов, таких как клапан, не подвергающийся смешению, клапан-бабочка, шаровой клапан, диафрагменный клапан, реверсионный клапан и клапан-глобус и т.д.
Конструкция и особенности
Подключение датчиков к электромобильному клапану (приводу) легко, быстро и экономично с помощью AS - I BUS.
Поскольку кабели в значительной степени сокращены, установка и запуск становятся более удобными.
Кроме того, время запуска сокращается, и некоторые скрытые проблемы в установке могут быть избегнуты.AS - I изоляционный заменяющий разъем и сам разъем кабеля.
C - TOP Управляющий блок клапана - - 2014
Регулирующая перемещение версия
|
Модель |
Датчик |
Соленоидный клапан |
Сила |
Соединение |
Примечания |
|
1421-05-S1-V1 |
1 |
1 |
постоянный ток 24 В |
Подключение кабеля |
Одиночный актёр |
|
1421-05-S1-V2 |
1 |
2 |
постоянный ток 24 В |
Подключение кабеля |
Двойная роль |
|
1421-05-S1-V3 |
1 |
3 |
постоянный ток 24 В |
Подключение кабеля |
Три эффекта (противосмешивающий клапан) |
|
1421-05-S1-V1-AS |
1 |
1 |
постоянный ток 24 В |
AS-I BUS |
Одиночный актёр |
|
1421-05-S1-V2-AS |
1 |
2 |
постоянный ток 24 В |
AS-I BUS |
Двойная роль |
|
1421-05-S1-V3-AS |
1 |
3 |
постоянный ток 24 В |
AS-I BUS |
Три эффекта (противосмешивающий клапан) |
Версия с механическим регулированием
|
Модель |
Датчик |
Соленоидный клапан |
Сила |
Соединение |
Примечания |
|
1421-05-S1-V1-M |
1 |
1 |
постоянный ток 24 В |
Подключение кабеля |
Одиночный актёр |
|
1421-05-S1-V1-M |
2 |
1 |
постоянный ток 24 В |
Подключение кабеля |
Одиночный актёр |
|
1421-05-S1-V2-M |
2 |
2 |
постоянный ток 24 В |
Подключение кабеля |
Двойная роль |
|
1421-05-S1-V3-M |
3 |
3 |
постоянный ток 24 В |
Подключение кабеля |
Три эффекта (защитный клапан от смеси) |
|
1421-05-S1-V1-AS-M |
1 |
1 |
постоянный ток 24 В |
AS-I BUS |
Одиночный актёр |
|
1421-05-S1-V1-AS-M |
2 |
1 |
постоянный ток 24 В |
AS-I BUS |
Одиночный актёр |
|
1421-05-S1-V2-AS-M |
2 |
2 |
постоянный ток 24 В |
AS-I BUS |
Двойная роль |
|
1421-05-S1-V3-AS-M |
3 |
3 |
постоянный ток 24 В |
AS-I BUS |
Три эффекта (защитный клапан от смеси) |
Установка
