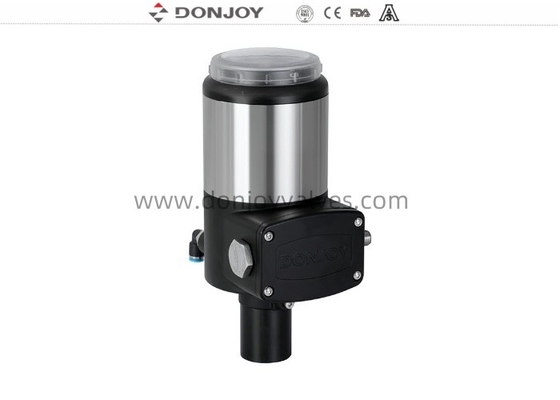

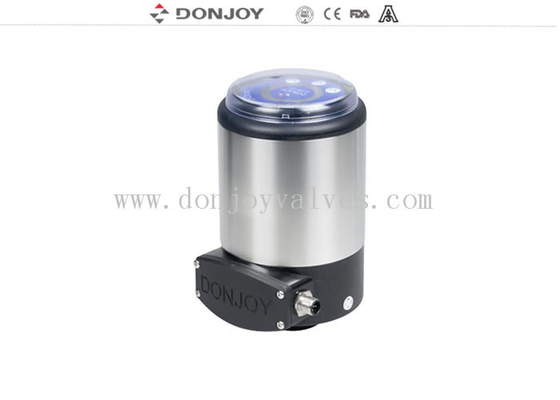

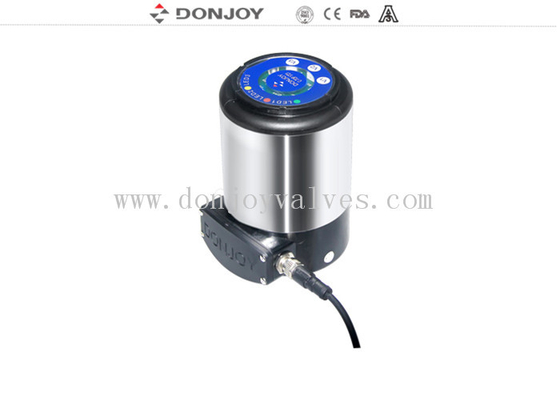

Контроль клапана верхний C-TOP-2221 IO LINK

Описание блока управления клапаном DONJOY TOP C-TOP-2221:

Donjoy C-TOP-2211 - это новая пневматическая головка управления, разработанная для управления технологическими клапанами, она совместима с большинством систем PLC или DCS
(программируемый логический контроллер) система автоматизации, с цифровой связью. Включает в себя передачу сигнала, индикацию положения и управление клапаном для управления всеми типами технологических клапанов. Имеет множество версий и поддерживает сигнал PNP, DCS, IO-Link, AS-I BUS.

Технология управления клапанами DONJOY имеет более чем 20-летнюю историю исследований, разработок и производства и была обновлена и итеративно до четвертого поколения. В то же время сформирована полная серия технологий управления клапанами, включая блоки управления клапанами, устройства обратной связи по положению клапана и позиционеры клапанов:

Особенности головки управления клапаном C-TOP-2221

C-TOP-2221 - это искробезопасная взрывозащищенная конструкция с сертификатом ATEX

- Автоматическая настройка одной кнопкой
- Функция защиты клапана от утечек
- Функция обратной связи по неисправностям клапана
- Разные положения клапана отображают разные цвета светодиодных индикаторов
- Обратная связь по сигналу: PNP NPN пассивный контакт 4-20 мА
- Связь по шине: |0-Link; AS-IV3.0
- Электропитание: DC24V ±10%
- Ход: 60 мм; 30 мм
- Точность положения клапана может быть установлена на месте: 0,2 мм, 0,5 мм, 1 мм, 2 мм, 3 мм
- Высокий и низкий цвет можно установить на месте

Спецификация C-TOP-2221-DCS

Вход: Цифровой сигнал DC 24V+(PNP)
Выход: Цифровой сигнал NPN или PNP (Конкретные параметры зависят от общего входа)

Спецификация C-TOP-2221-IO-Link

Связь интерфейса I0-Link V1.1

Контроллер C-TOP-2211-I0-link - это пневматическая головка управления, установленная на верхней части пневматического привода клапана, она совместима с главной станцией интерфейса l0-link с международными стандартами, она включает в себя передачу сигнала, отображение светодиодного индикатора положения, управление открытием и закрытием клапана и другие функции. Цвет и точность положения светодиодного индикатора положения также могут быть сброшены через документ IODD в соответствии с условиями работы или предпочтениями пользователя. Метод настройки очень прост. “ПК или ПЛК в сочетании с описанием файла 1ODD” может быть достигнуто.

AS-I - это разновидность полевой шинной системы. Она может соединять контроллер и двоичный датчик (подчиненное устройство) с оборудованием управления верхнего компьютера (главного управления). Соединение осуществляется для связи с помощью плоского кабеля, который подает питание на электромагнитный клапан и датчик.
