Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
свяжитесь мы

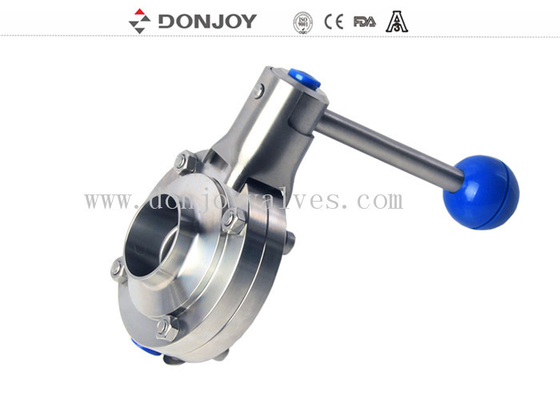

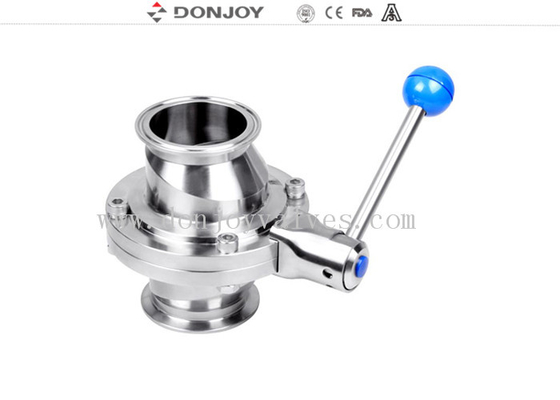

DONJOY Нержавеющая сталь ручная задница сварка аэрация бабочка клапан тяга ручка EPDM прокладка 10 бар
Технические спецификации
Максимальное давление: 10 Бар ((DN25-DN100), 8 Бар (DN125-DN150), 5 Бар ((DN200-DN300)
Минимальное давление:0.2Bar
Рабочая температура: от -10°C до +120°C ((EPDM)
00,5-2 мм разрыв между диском и уплотнением
Спецификации
|
Наименование продукта: |
Вентиляционный клапан бабочки |
|
Материал клапана: |
SS304/316L |
|
Материал уплотнения: |
EPDM (стандарт) FPM/SILICON/NBR, FDA177.2600 |
|
Максимальное рабочее давление: |
10 Бар |
|
Максимальная рабочая температура: |
120 градусов Цельсия |
|
Доступный размер: |
DN10-DN300, 1/2"-12" |
|
Доступное соединение: |
Застежка/сварка/поток/специальное соединение |
|
Доступный стандарт: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Используется: |
Ручная, пневматическая, электрическая |
|
Применение ручки: |
Двухпозиционная ручка, трехпозиционная ручка, четырепозиционная тяговая ручка, многопозиционная пластиковая ручка и многопозиционная ручка Ручка из нержавеющей стали |
|
Управление: |
Умный позиционировщик клапана / управление C-TOP / датчик положения |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Сфера применения: |
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т.д. |
|
Модель мультипозиционной пластиковой ручки: |
NO. VSB04 / NO. VSB06 / NO. VSB08 |
|
Установка ручки: |
На одной стороне клапана |
Рисунок
Конструкция и особенности
Компактный и прочный дизайн
Доступные размеры DN25-DN300 ((1/2"-12")
Многопозиционная ручка подходит до DN100/4"
Стягательная ручка подходит до DN25-DN300 ((1/2"-12")
PED97/23ЕС
FDA.177.2600
Корпус клапана может быть изменен с любым видом соединения
Соединение
Застегнутые, сварные и натянутые и т.д.
Применение
Используется в пищевой, фармацевтической и химической промышленности.
Принципы работы
Может работать автоматически через приводящий механизм или вручную с помощью ручки
Ручка блокирует клапан в положении OPEN или CLOSED, конечно, есть другие доступные положения.
Действующий механизм толкает поршень осевого движения на 90 градусов, так что он управляет клапаном бабочки.
Различные ручки
1. Снимай ручку
2Многопозиционная ручка (Синий пластик)
3.Многопозиционная ручка (нестанированная сталь)
Подробная информация об упаковке
Пузырьки для каждого клапана.
Внешняя упаковка - картонные или фанеры.
Или по просьбе клиентов.
Подробная информация о поставке
Обычно в течение 20 дней после получения T / T залог.
Рабочий крутящий момент ((N.M.)
|
DN25/1" |
DN40/1.5" |
DN50/2" |
2.5" |
DN65 |
3 " |
DN80 |
DN100/4" |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
