Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
Нет.
свяжитесь мы

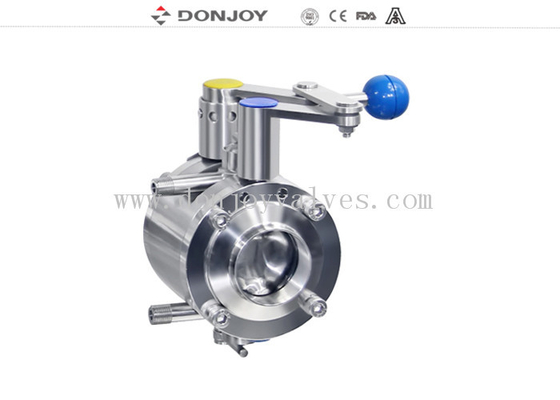

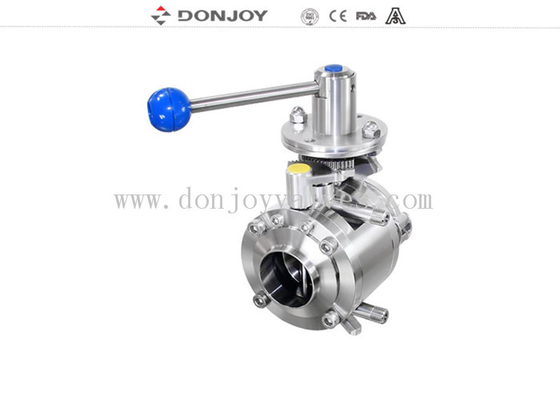

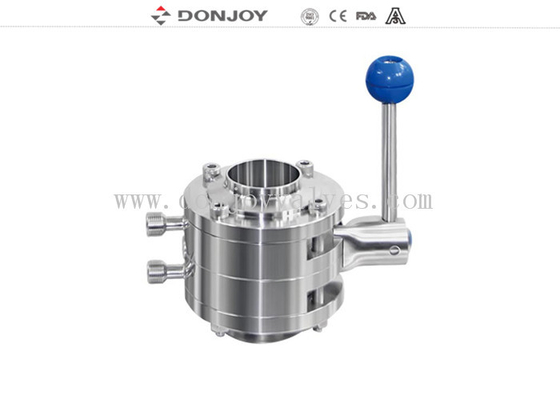

DONJOY Economy Противосмесительный дисковый затвор из нержавеющей стали тип B для домашнего пивоварения
Технические характеристики:
1 клапан 2 защита уплотнения
Утечка может быть слита для предотвращения загрязнения среды
Полость клапана может быть очищена CIP
Утечка видна
Максимальное давление: 10 бар (DN25-DN100), 8 бар (DN125-DN150), 5 бар (DN200-DN300)
Рабочая температура: от -10C° до +130 градусов (EPDM)
Размер: DN25 - DN100, 1" - 4"
Управление: Пневматический/ручной взаимозаменяемый
Блок управления: C-TOP
Уплотнение: EPDM (стандартное) FPM/SILICON/NBR, FDA177.2600
Характеристики:
|
Наименование товара: |
Затвор дисковый противосмесительный сварочный ручной тип В |
|
Материал корпуса клапана: |
СС304/316Л |
|
Материал уплотнения: |
EPDM (стандарт) FPM/КРЕМНИЙ/NBR, FDA177.2600 |
|
Максимальное рабочее давление: |
10бар |
|
Максимальная рабочая температура: |
120 градусов С |
|
Доступный размер: |
DN25-DN100, 1"-4" |
|
Доступное соединение: |
Хомут/сварка/резьба/специальное соединение |
|
Доступный стандарт: |
3А/ДИН/СМС/РДЖТ/ИСО/ИДФ |
|
Работает: |
Ручной, пневматический, электрический |
|
Обработать приложение: |
Двухпозиционная ручка, трехпозиционная ручка, четырехпозиционная тяга ручка, многопозиционная пластиковая ручка и многопозиционнаяручка из нержавеющей стали |
|
Контроль: |
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Область применения: |
Молочные продукты, продукты питания, напитки, аптека, косметика и т. Д. |
|
Модель пластиковой многопозиционной ручки: |
НЕТ.VSB04 / № VSB06 / № VSB08 |
|
Установка ручки: |
С одной стороны клапана |
Принципы работы
1. Дроссельная заслонка может управляться автоматически с помощью привода или вручную с помощью рукоятки.
2. Ручка блокирует клапан в открытом или закрытом положении. Конечно, есть и другие доступные положения.
3. Привод толкает поршень осевого перемещения на 90 градусов, чтобы он управлял дроссельной заслонкой.
Дизайн и особенности
Заявление
Противосмесительный дисковый затвор в качестве технологического элемента для разделения сред подходит для различных применений:
1 В системах CIP для разделения сред CIP
2. В процессах промывки
3. В управлении водными ресурсами
4. В качестве запорного клапана на участке трубы для разделения сред
5. В CIP/управлении газом (пивоваренные заводы)
6. В резервуарах для хранения продукта/CIP
7. Как обратный клапан CIP в матрице клапанов
8. Предпочтительно подходит для жидких и газообразных сред без взвешенных веществ/частиц.
Связь
Зажимные, сварные, резьбовые и т.д.
Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные или фанерные ящики.
Или по желанию клиентов.
Подробности доставки
Обычно в течение 20 дней после получения авансового платежа T/T.
Рабочий крутящий момент (Нм)
|
Ду25/1” |
DN40/1,5” |
DN50/2” |
2,5 дюйма |
DN65 |
3” |
DN80 |
Ду100/4” |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Различные ручки:
1. Потяните ручку
2. Многопозиционная ручка (синий пластик)
3. Многопозиционная ручка (нержавеющая сталь) с замком
|
Размер |
L1 |
L2 |
Б |
|
|
|
Ду10-Ду40 |
0,5-1,5” |
126 |
20,2 |
8 |
|
|
DN50 |
2” |
133 |
22,2 |
10 |
|
|
DN65 |
2,5-3” |
144 |
22,2 |
10 |
|
|
Ду80-Ду100 |
3,5-4” |
160 |
22,2 |
11 |
|
|
Ду125-Ду150 |
5-6” |
220 |
30,2 |
14 |
|
|
Ду200-Ду300 |
8-12” |
284 |
30,2 |
14 |
|
Размер |
L1 |
L2 |
Б |
|
|
|
Ду10-Ду40 |
0,5-1,5” |
164 |
20,2 |
8 |
|
|
Ду50-Ду65 |
2”-3” |
164 |
22,2 |
10 |
|
|
Ду80-Ду100 |
3,5-4” |
164 |
22,2 |
11 |
|
Размер |
L1 |
L2 |
Б |
|
|
|
Ду10-Ду40 |
0,5-1,5” |
166 |
20,2 |
8 |
|
|
Ду50-Ду65 |
2”-3” |
166 |
22,2 |
10 |
|
|
Ду80-Ду100 |
3,5-4” |
166 |
22,2 |
11 |
|
|
Ду125-Ду150 |
5”-6” |
166 |
30,2 |
14 |
Тег : Санитарная дроссельная заслонка.DONJOY Противосмесительный дисковый затвор, Санитарные клапаны
