Позиционер блока управления клапаном IL-TOP-1441-P DV24V версия с обратной связью, интеллектуальная головка для управления клапаном
СПЕЦИФИКАЦИЯ
|
Название продукта
|
Интеллектуальный позиционер IL-TOP-1441-P
|
|
Питание
|
DC.24V
|
|
Рабочее давление
|
10 бар
|
|
Пневматическое давление
|
4-7 бар
|
|
Материал
|
SS304 / 316L
|
|
Рабочая температура
|
-10℃ ~ 130℃ (-10℃ ~ 150℃ для седельного клапана и шарового клапана)
|
|
Степень защиты
|
IP67
|
|
Стандартная функция
|
Входной сигнал 0/4-20 мА в 0-5/10 В
|
|
Дополнительная функция
|
Выход обратной связи по положению 0/4-20 мА, 0-5/10 В
|
|
Дополнительная функция
|
Управление по шине Device Net
|
|
Интерфейс управления
|
ЖК-дисплей
|
|
Детали доставки
|
Обычно в течение 20 дней после получения предоплаты T/T.
|
|
Сертификат
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Применение
Локатор (IL-TOP-S) применяется в различных системах управления потоком в технологических процессах, может быть установлен на различные приводы с угловым ходом, такие как пневматические дисковые затворы, шаровые краны, шиберные задвижки, запорные клапаны и т. д. Подходит для управления потоком пневматических клапанов.
Функциональные особенности
Сертификация взрывозащиты: EXD Ⅱ BT4
Степень защиты: IP67
Входной сигнал: 0-4/20 мА, 0-5/10 В
Обратная связь по сигналу: 0-4/20 мА, 0-5/10 В
Протокол шины: DEVICE NET BUS
Технические характеристики
Устройство управления может использоваться в качестве позиционера или контроллера процесса.
В качестве позиционера он может устанавливать положение клапана в соответствии с заданной точкой.
В качестве контроллера процесса MPU будет получать сигнал от управления, сравнивая заданное значение положения клапана с фактическим положением клапана, с помощью алгоритма управления PIC контроллер процесса будет приводить клапан в точное целевое положение клапана.
Контроллер состоит из MPU, блока обнаружения управляющего сигнала, датчика положения, ЖК-дисплея, клавиатуры и пьезоэлектрического клапана и т. д.
Установка
Могут быть предложены приводы с угловым ходом, такие как дисковые затворы, шаровые краны и клапаны и т. д.
Спецификация: 1 дюйм - 12 дюймов, DN25 - DN200
Информация для заказа
IL-TOP-S Квадратный контроллер
|
Модель
|
Функция
|
Обратная связь по положению
|
Описание
|
|
IL-TOP-S-001-M
|
Позиционер + управление процессом
|
4-20 мА/0-5/10 В
|
Одинарного действия
|
|
IL-TOP-S-002-M
|
Позиционер + управление процессом
|
4-20 мА/0-5/10 В
|
Двойного действия
|
|
IL-TOP-S-001
|
Позиционер + управление процессом
|
НЕТ
|
Одинарного действия
|
|
IL-TOP-S-002
|
Позиционер + управление процессом
|
НЕТ
|
Двойного действия
|
|
IL-TOP-S-001-BUS
|
Позиционер + управление процессом + BUS
|
|
Одинарного действия + BUS
|
|
IL-TOP-S-002-BUS
|
Позиционер + управление процессом + BUS
|
|
Двойного действия + BUS
|
IL-TOP-S Квадратный контроллер (Взрывозащита: EXD Ⅱ BT4)
|
Модель
|
Функция
|
Обратная связь по положению
|
Описание
|
|
IL-TOP-S-001-M-EX
|
Позиционер + управление процессом
|
4-20 мА/0-5/10 В
|
Одинарного действия - Уровни взрывозащиты
|
|
IL-TOP-S-002-M-EX
|
Позиционер + управление процессом
|
4-20 мА/0-5/10 В
|
Двойного действия - Уровни взрывозащиты
|
|
IL-TOP-S-001-EX
|
Позиционер + управление процессом
|
НЕТ
|
Одинарного действия - Уровни взрывозащиты
|
|
IL-TOP-S-002-EX
|
Позиционер + управление процессом
|
НЕТ
|
Двойного действия - Уровни взрывозащиты
|
|
IL-TOP-S-001-BUS-EX
|
Позиционер + управление процессом + BUS
|
|
Одинарного действия, BUS - Взрывозащита
|
|
IL-TOP-S-002-BUS-EX
|
Позиционер + управление процессом + BUS
|
|
Двойного действия, BUS - Взрывозащита
|

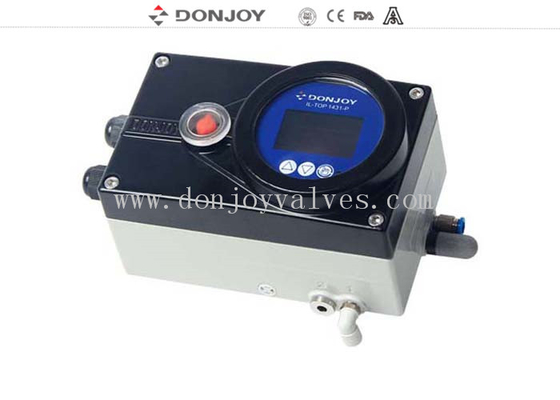

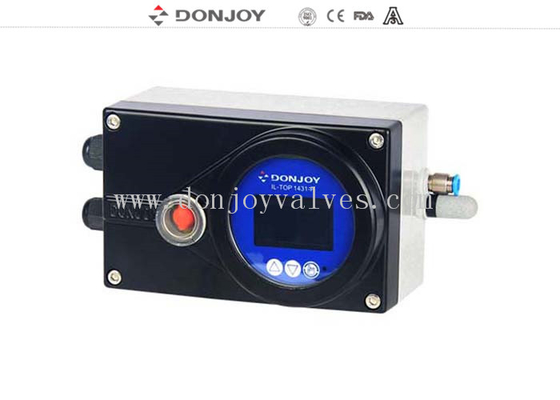

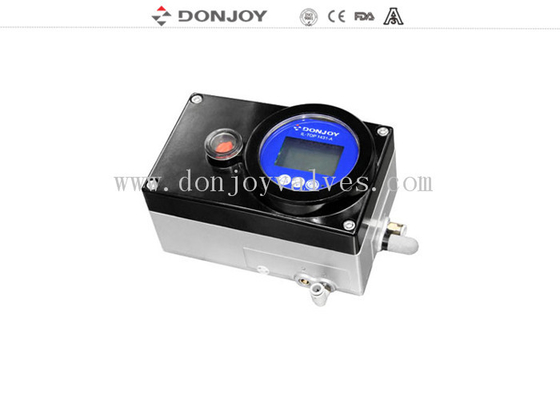

Отображение продукта
