Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
ГМП
свяжитесь мы
Видео

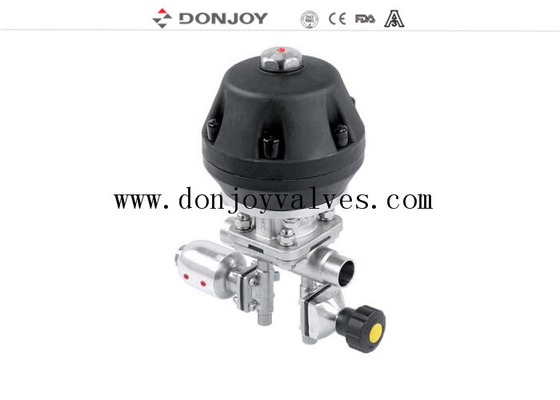

DONJOY Комбинированный FDA многопортовый пневматический ASME BPE диафрагменный клапан
Спецификации
|
Наименование продукта: |
SS Санитарный многопортовый пневматический диафрагматический клапан для |
|
Материал клапана: |
SS316L |
|
Материал уплотнения: |
Одинаковая уплотнительная колонка/Клейкая ПТФЕ+ЭПДМ/Два шт. |
|
Максимальное рабочее давление: |
10 бар |
|
Максимальная рабочая температура: |
130 градусов Цельсия |
|
Доступные размеры: |
"-3" DN25-DN80 |
|
Доступное соединение: |
Застежка/сварка/поток/специальное соединение |
|
Доступно по стандарту: |
3A/BPE/DIN/ISO/IDF |
|
Используется: |
Ручная, пневматическая |
|
Доступная структура: |
Прямая, ти, U-тип, дно резервуара |
|
Управление: |
Умный позиционировщик клапана / управление C-TOP / датчик положения |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
|
Сфера применения: |
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т.д. |
|
Руководство по эксплуатации: |
Китайский - английский двуязычный |
|
Направление порта: |
Согласно фактической ситуации |
Описание
Различные конфигурации диафрагменного клапана
1. Дидафрагма клапан с писсионером/контроллером процесса ((IL-TOP)
2. Диафрагма клапан с управляющим блоком ((C-Top)
3Регулятор клапана
4Модуль датчика положения
5Пластиковая ручка
6Ручка из нержавеющей стали
7. Острие из нержавеющей стали
8Электрический диафрагменный клапан
9Пластиковый аккумулятор
10Корпус: литье / ковка
Принципы работы
1Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.
2Когда клапан закрывается, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления движется диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через тело.
3Взаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы
4. клапан может быть ручной эксплуатации и пневматической эксплуатации верхней части управления электродинамических клапанов
Сертификат клапана диафрагмы
1Все синтетические смолы и добавки соответствуют сертификации FDA.
2.Документирован химический состав материала, физические свойства и процесс производства.
3.3-последовательность аутентификация
4.CE-PED/97/23/EC
5.EN 10204-3.1
Диафрагма клапана
1. EPDM+PTFE ((Клей)Планшеты диафрагмы обладают высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием деградации кода и не подвержены колебаниям температуры.является ли это тепловым циклом, холодный цикл или паровая система дезинфекции.
Степеничность: 1-3", DN20-DN80
Температура: от 20 до 120 градусов.
2. EPDM+PTFE (Separate) Это может уменьшить толерантность диафрагмы и продлить срок службы диафрагмы
Прозрачность: 1-4", DN20-DN100
Температура: от 20 до 150 градусов.
3 Одиночная уплотнение (EPDM/SILICONE/FPM), резиновая диафрагма встроенная слой вулканизированного волокна слой повысить его механические свойства, затем диафрагма в давлении и температуре имеет высокую устойчивость уплотнения,усиление отверждения волокон в нержавеющей стали болтПоэтому он подходит для использования в вакуумной среде.
Прозрачность: 1-4", DN20-DN100
Температура: от 10 до 120 градусов.
4. Мини-типовая уплотнение диафрагмы (EPDM, SILICONE, FPM, EPDM+PTFE)
Прозрачность: 1/4"-3/4", DN6-DN15
Температура: от 20 до 150 градусов.
Обработка поверхности:
1Для механической полировки: Внутренний Ra < 0,5 μm, наружный: от 1 до 4 "Песочница, ниже 1" с зеркальной полировкой
Комбинация клапанов
GMP клапан: в основном используется в высокой чистоты воды или другой системы распределения воды точки вертикальной трубной дороги, которая может эффективно уменьшить тупик трубопровода.один из клапанов, расположенных в вертикальном положении экспорт является без бактериального размножения или процесса перекрестной инфекции образца рта, когда клапан открыт
SAP VALVE: в основном используется в горизонтальной трубопроводной системе, клапан-хозяин размещен в горизонтальном положении и поддерживает определенный угол саморазгрузки,затем проходный отверстие в самой низкой точке разряда водопровода клапана хозяина.
Операция:
Тэги: клапаны Донджоя, клапан диафрагмы, клапан BPE
