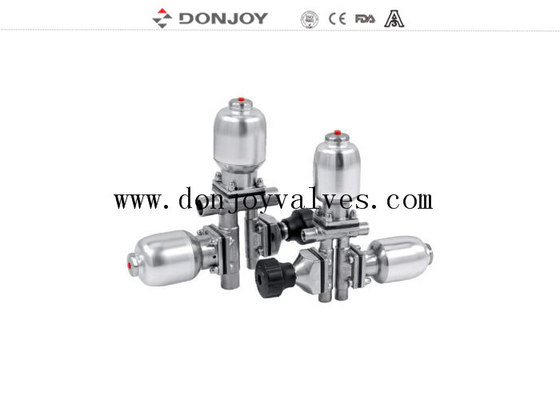

Пневматический мультипортный санитарный диафрагматический клапан Donjoy DN15

Пневматический многопортовый санитарный мембранный клапан Donjoy Multiport DN15

Технические характеристики


Описание
 Различные конфигурации мембранного клапана
 1.      Мембранный клапан с позиционером/контроллером процесса (IL-TOP)
 2.      Мембранный клапан с блоком управления (C-Top)
 3.      Регулятор положения клапана
 4.      Модуль датчика положения
 5.      Пластиковая ручка
 6.      Ручка из нержавеющей стали
 7.      Актюатор из нержавеющей стали
 8.      Электрический мембранный клапан
 9.      Пластиковый актюатор
 10.    Корпус: литье / ковка


Принципы работы

1. Мембрана обеспечивает уплотнение корпуса, а также уплотнение седла. Нет путей во внешнюю среду, поэтому он подходит для асептических процессов

2. Когда клапан закрыт, нажимная пластина, которая поддерживает мембрану, перемещается к уплотнительной поверхности на корпусе. Когда нажимная пластина перемещается, мембрана изгибается и прижимается к области седла в центре корпуса, тем самым перекрывая путь потока через корпус.

3. Взаимосвязь корпуса с нажимной пластиной предотвращает чрезмерное сжатие мембраны

4. Клапан может управляться вручную и пневматически с помощью электромагнитных клапанов

Сертификация мембранного клапана

1. Все синтетические смолы и добавки соответствуют сертификации FDA.

2. Химический состав материала, физические свойства и производственный процесс задокументированы.

3. Соответствие 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Мембрана клапана

1. EPDM+PTFE (Клеевой)Мембранная таблетка обладает высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием деградации кода и не подвержена влиянию колебаний температуры, отличными характеристиками, будь то термический цикл, холодный цикл или система паровой дезинфекции.

Спецификация: 1-3", DN20-DN80

Температура: от -20 до 120 градусов

2. EPDM+PTFE (Отдельный) Это может уменьшить допуск мембраны и продлить срок службы мембраны

Спецификация: 1-4", DN20-DN100

Температура: от -20 до 150 градусов

3 Одиночное уплотнение (EPDM/SILICONE/FPM), резиновая мембрана, встроенная в слой вулканизированного волокна, повышает ее механические свойства, затем мембрана при давлении и температуре имеет высокую стабильность уплотнения, армирующее волокно затвердевает в болте из нержавеющей стали, чтобы обеспечить лучшее соединение резины и металла. Поэтому он подходит для использования в вакуумной среде.

Спецификация: 1-4", DN20-DN100

Температура: от -10 до 120 градусов

4. Мини-тип мембранной прокладки (EPDM, SILICONE,FPM, EPDM+PTFE)

Спецификация: 1/4"-3/4", DN6-DN15

Температура: от -20 до 150 градусов

Обработка поверхности:

1. Для механической полировки: Внутренняя Ra＜0,5 мкм, снаружи: от 1-4" пескоструйная обработка, ниже 1" с зеркальной полировкой

Комбинация клапанов

 GMP VALVE: в основном используется в системах распределения высокочистой воды или других точках распределения воды вертикальной трубной дороги, что может эффективно уменьшить мертвую зону трубопровода. Один из клапанов, расположенный в вертикальном положении, экспорт - это отсутствие бактериального размножения или перекрестного заражения в точке отбора проб, когда клапан открыт

SAP VALVE: в основном используется в горизонтальной системе трубопроводов, главный клапан расположен в горизонтальном положении и поддерживает определенный угол самоопорожнения, затем отверстие прохода в самой нижней точке слива водопровода главного клапана.

Эксплуатация:
