2/2-ходовой санитарный мембранный клапан из нержавеющей стали 316L, одобренный FDA
Технические характеристики
|
Название продукта:
|
Годовая гарантия на санитарный ручной мембранный клапан из нержавеющей стали с мембраной FDA |
|
Материал корпуса клапана:
|
SS316L
|
|
Материал уплотнения:
|
Одиночная силиконовая прокладка / Клеевой PTFE+EPDM / Двухкомпонентный PTFE+EPDM
|
|
Максимальное рабочее давление:
|
10 бар
|
|
Максимальная рабочая температура:
|
150 градусов Цельсия
|
|
Доступные размеры:
|
1”–4”, DN20-DN100
|
|
Доступные соединения:
|
Clamp/сварка/резьба/специальное соединение
|
|
Доступные стандарты:
|
3A/BPE/DIN/ISO/IDF
|
|
Управление:
|
Ручное/Пневматическое/Электронное
|
|
Доступные конструкции:
|
Прямая, тройниковая, U-образная, донная для резервуара
|
|
Управление:
|
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Ведущий дизайн:
|
Мертвый угол ＜ 3D
|
|
Сертификат
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
Описание
Различные конфигурации мембранного клапана
1. Мембранный клапан с позиционером/контроллером процесса (IL-TOP)
2. Мембранный клапан с блоком управления (C-Top)
3. Регулятор положения клапана
4. Модуль датчика положения

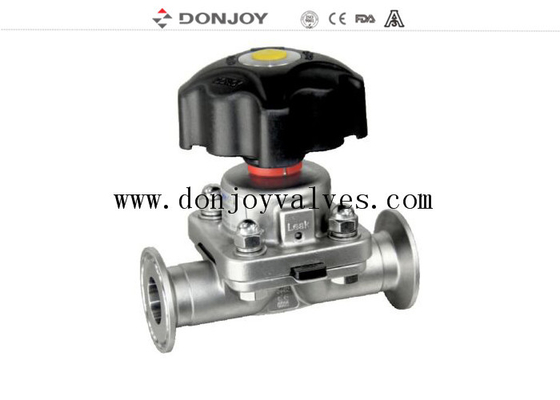

5. Пластиковая ручка

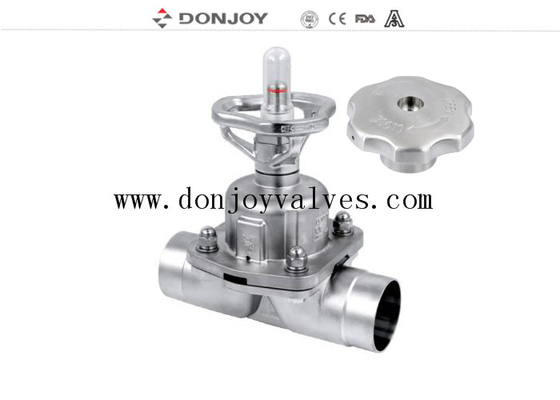

6. Ручка из нержавеющей стали
7. Актюатор из нержавеющей стали
Корпус клапана:
Кованый корпусзаготовка проходит через цельный слиток нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивается изменение формы заготовки путем экструзии, после ковки плотность корпуса выше, структура более однородна, нет песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.
Литой корпусизготавливается по восковой модели, восковая модель проникает в керамику, чтобы вся поверхность восковой формы образовала слой прочной керамики. Расплавляют восковую модель, затем в расплав нержавеющей стали, после охлаждения сбивают внешний вид керамики, изготавливается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.
Принципы работы
1. Мембрана обеспечивает уплотнение корпуса, а также уплотнение седла. Нет путей во внешнюю среду, поэтому подходит для асептических процессов
2. Когда клапан закрыт, прижимная пластина, поддерживающая мембрану, перемещается к уплотнительной поверхности на корпусе. Когда прижимная пластина перемещается, мембрана изгибается и прижимается к области седла в центре корпуса, таким образом перекрывая путь потока через корпус.
3. Взаимосвязь корпуса с прижимной пластиной предотвращает чрезмерное сжатие мембраны
4. Клапан может управляться вручную и пневматически с помощью электромагнитных клапанов
Чертеж
Сертификат мембранного клапана
1. Все синтетические смолы и добавки соответствуют сертификации FDA.
2. Химический состав материала, физические свойства и производственный процесс задокументированы.
3. Соответствие 3-a
4. CE-PED/97/23/EC
5. EN 10204-3.1
Применение:
Мембранные клапаны, управляемые вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием.
Мембранные клапаны лучше по характеристикам потока по сравнению с другими клапанами. Их легче чистить и лучше обрабатывать вещества с частицами. Явление воздушных карманов редко встречается при применении регулирования потока.
Комбинация многопортового мембранного клапана
Конфигурация SPA и конфигурация GMP
