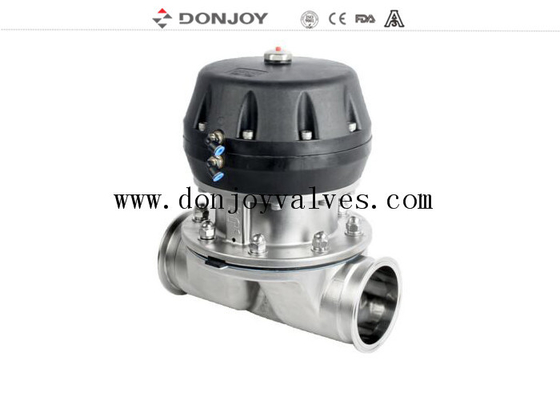

DN100 DONJOY 2-ходовой санитарный мембранный клапан с концом Tri-Clamp
Прямые мембранные клапаны
Мембранные клапаны с нулевым мертвым пространством
Мембранный клапан Donjoy
Технические характеристики
|
Название продукта:
|
Прямой санитарный мембранный клапан, пневматический нормально закрытый мембранный клапан EPDM PTFE
|
|
Материал корпуса клапана:
|
SS316L
|
|
Материал уплотнения:
|
Одиночная силиконовая прокладка / Клеевой PTFE+EPDM / Две части
PTFE+EPDM
|
|
Максимальное рабочее давление:
|
От 6 до 8 бар (в зависимости от диафрагмы)
|
|
Максимальная рабочая температура:
|
150 градусов Цельсия
|
|
Доступные размеры:
|
1''-4'', DN20-DN100
|
|
Доступные соединения:
|
Clamp / сварка / резьба / специальное соединение
|
|
Доступные стандарты:
|
3A / BPE / DIN / ISO / IDF
|
|
Режим работы:
|
Пневматический
|
|
Доступные структуры:
|
Прямой, тройник, U-образный, донный для резервуара
|
|
Управление:
|
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A / 54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Область применения:
|
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д.
|
|
Функция:
|
Обработка лекарств и т. д.
|
|
Режим упаковки:
|
Картонная коробка или деревянная коробка.
|
Применение:
Мембранные клапаны, с ручным или пневматическим приводом, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием
Мембранные клапаны лучше по характеристикам потока по сравнению с другими клапанами.
Их легче чистить и лучше обрабатывать вещества с частицами.
Явление воздушного кармана редко встречается при регулировании потока.
Преимущество
Мембранный клапан стандарта BPE для системы чистой воды, фармацевтика с сертификатом 3A, CE
Различные конфигурации мембранного клапана
Пневматическое управление
1. Мембранный клапан с позиционером/контроллером процесса (IL-TOP)
2. Мембранный клапан с блоком управления (C-Top)
3. Регулятор положения клапана
4. Модуль датчика положения
5. Привод из нержавеющей стали
6. Пластиковый привод
Пневматическое управление
1. Пневматический привод из нержавеющей стали
2. Пластиковый пневматический привод

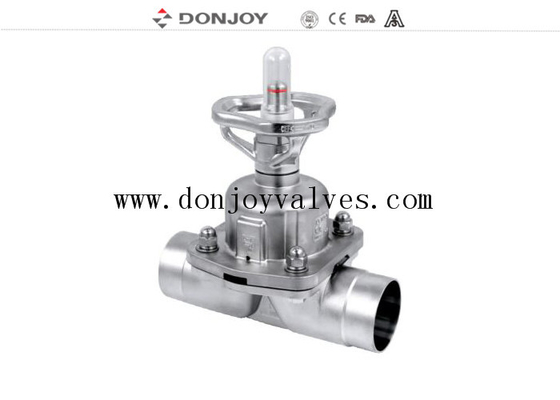

Ручное управление
1. Пластиковая ручка
2. Ручка из нержавеющей стали
Материал корпуса клапана
Корпус: литье / ковка
Корпус клапана:
Кованый корпусзаготовка изготавливается из цельной заготовки из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивается изменение формы заготовки путем экструзии, после ковки плотность корпуса выше, структура более однородна, нет песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.
Литой корпусизготавливается по восковой модели, восковая модель пропитывается керамикой, чтобы вся поверхность восковой модели образовала слой прочной керамики. Расплавляют восковую модель, затем вливают расплавленный раствор нержавеющей стали, после охлаждения сбивают внешний вид керамики, изготавливается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный
Чертеж корпуса клапана
