Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
DF3
свяжитесь мы

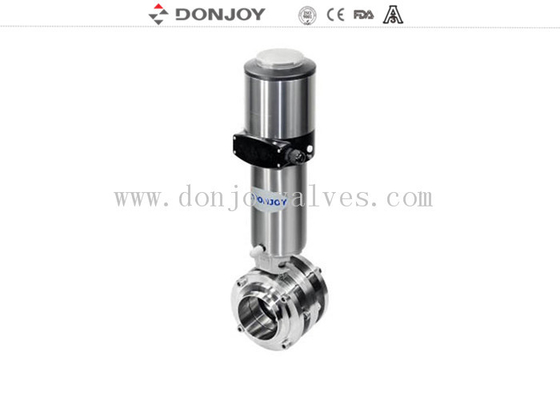

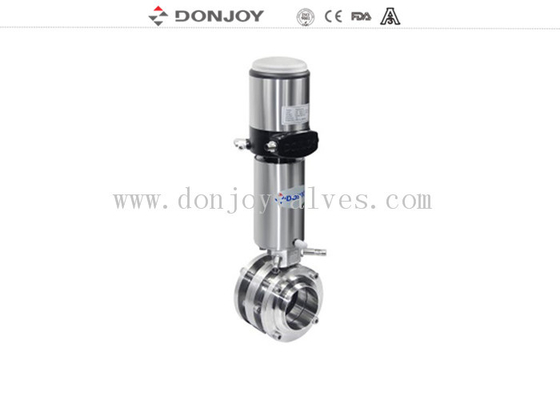

SS316L DF2 3 шт. санитарные клапаны для бабочек с управляющей головкой
Выбор операции
Ручное управление / Действующее устройство из нержавеющей стали / Действующее устройство из алюминия
Технические характеристики:
Максимальное давление: 10 Бар ((DN25-DN100), 8 Бар (DN125-DN150), 5 Бар ((DN200-DN300)
Минимальное давление:0.2Bar
Рабочая температура: от -10°C до +120°C ((EPDM)
Спецификации:
|
Наименование продукта: |
3PCS санитарные клапаны для бабочек |
|
Материал клапана: |
SS304/316L |
|
Материал уплотнения: |
EPDM (стандарт) FPM/SILICON/NBR, FDA177.2600 |
|
Максимальное рабочее давление: |
10 Бар |
|
Максимальная рабочая температура: |
120 градусов Цельсия |
|
Доступные размеры: |
DN10-DN300, 1/2"-12" |
|
Доступное соединение: |
Застежка/сварка/поток/специальное соединение |
|
Доступно по стандарту: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Используется: |
Ручная, пневматическая, электрическая |
|
Применение ручки: |
Двухпозиционная ручка, трехпозиционная ручка, четырепозиционная тяга рукоятка, мультипозиционная пластиковая рукоятка и мультипозиционнаяручка из нержавеющей стали |
|
Управление: |
Умный позиционировщик клапана / управление C-TOP / датчик положения |
|
Сертификат: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Сфера применения: |
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т.д. |
|
Модель мультипозиционной пластиковой ручки: |
NO. VSB04 / NO. VSB06 / NO. VSB08 |
|
Установка ручки: |
На одной стороне клапана |
Принципы работы
1.Бабочка клапан может работать автоматически через привода или вручную с ручкой
2Ручка блокирует клапан в открытом или закрытом положении.
3Привод движения толкает поршень осевого движения на 90 градусов, так что он управляет клапаном бабочки.
Конструкция и особенности
Компактный и прочный дизайн
Доступные размеры DN25-DN300 ((1/2"-12")
Многопозиционная ручка подходит до DN100/4"
Рука для вытягивания подходит до DN25-DN300 ((1/2"-12") PED97/23EC FDA.177.2600
Корпус клапана может быть изменен с любым видом соединения
Соединение
Застегнутые, сварные и натянутые и т.д.
Подробная информация о поставке
Обычно в течение 20 дней после получения T / T залог.
Рабочий крутящий момент ((N.M.)
|
DN25/1 |
DN40/1,5 |
DN50/2 ¢ |
2.5 |
DN65 |
3 ¢ |
DN80 |
DN100/4 |
DN125 |
DN150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Рисунок клапанов для бабочек 3 шт.
Подробная информация об упаковке
Пузырьки для каждого клапана.
Внешняя упаковка - картонные или фанеры.
Или по просьбе клиентов.
