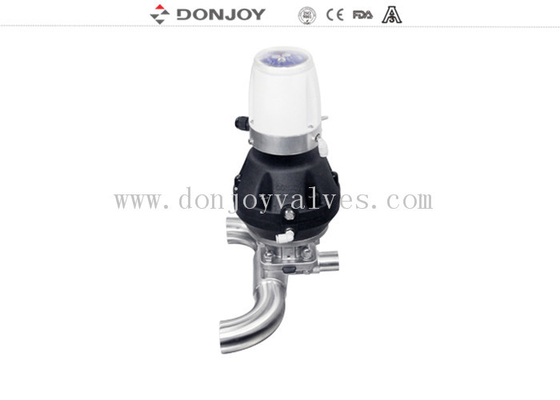

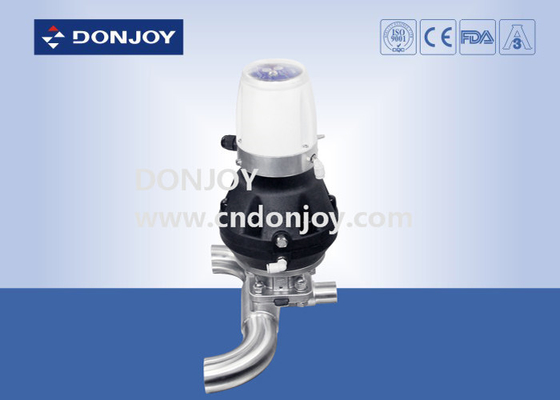

SS316 L Хомут U - C Тройник Санитарный Мембранный Клапан DN25 - DN100 Размер с C-TOP

SS316 L Зажим U - C Tee Санитарный мембранный клапан DN25 - Размер DN100 с C-TOP

Технические характеристики

Описание
 Различные конфигурации мембранного клапана

1.      Мембранный клапан с позиционером/контроллером процесса (IL-TOP)

2.      Мембранный клапан с блоком управления (C-Top)

3.      Регулятор положения клапана

4.      Модуль датчика положения

5.      Пластиковая ручка

6.      Ручка из нержавеющей стали

7.      Привод из нержавеющей стали

8.      Электрический мембранный клапан

9.      Пластиковый привод

10.    Корпус: литье / ковка

Применение:
Мембранные клапаны, управляемые вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием.
Мембранные клапаны лучше по характеристикам потока по сравнению с другими клапанами. Их легче чистить и лучше обрабатывать вещества с частицами. Явление воздушного кармана редко при применении регулирования потока.

Корпус клапана:
Кованый корпусзаготовка проходит через цельную заготовку из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивает, посредством экструзии, изменение формы заготовки, посредством ковки после более высокой плотности корпуса, структура более однородна, без песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.

Литой корпусизготавливается по восковой модели, восковая модель проникает в керамику, чтобы вся поверхность восковой формы образовала слой прочной керамики. Расплавляют восковую форму, затем в расплав нержавеющей стали, после охлаждения сбивают внешний вид керамики, изготавливается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.

Принципы работы

1. Мембрана обеспечивает уплотнение корпуса, а также уплотнение седла. Нет путей во внешнюю среду, поэтому он подходит для асептических процессов

2. Когда клапан закрыт, нажимная подушка, которая поддерживает мембрану, перемещается к уплотнительной поверхности на корпусе. Когда нажимная пластина перемещается, мембрана изгибается и прижимается к области седла в центре корпуса, таким образом, перекрывая путь потока через корпус.

3. Взаимосвязь корпуса с нажимной пластиной предотвращает чрезмерное сжатие мембраны

4. Клапан может управляться вручную и пневматически, управление верхними частями электромагнитных клапанов

Сертификат мембранного клапана

1. Все синтетические смолы и добавки соответствуют сертификации FDA.

2. Химический состав материала, физические свойства и производственный процесс задокументированы.

3. Соответствие 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Мембрана клапана

1. EPDM+PTFE (Клеевой)Мембранная таблетка обладает высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием деградации кода и не подвержена влиянию колебаний температуры, отличными характеристиками, будь то тепловой цикл, холодный цикл или система паровой дезинфекции.

Спецификация: 1-3", DN20-DN80

Температура: от -20 до 120 градусов

2. EPDM+PTFE (Отдельный) Это может уменьшить допуск мембраны и продлить срок службы мембраны

Спецификация: 1-4", DN20-DN100

Температура: от -20 до 150 градусов

3 Одиночное уплотнение (EPDM/SILICONE/FPM), Резиновая диафрагма, встроенная в слой вулканизированного волокна, повышает ее механические свойства, затем диафрагма под давлением и температурой имеет высокую стабильность уплотнения, упрочнение армирующего волокна в болте из нержавеющей стали, чтобы обеспечить лучшее соединение резины и металла. Поэтому он подходит для использования в вакуумной среде.

Спецификация: 1-4", DN20-DN100

Температура: от -10 до 120 градусов

4. Мини-тип мембранной прокладки (EPDM, SILICONE,FPM, EPDM+PTFE)

Спецификация: 1/4"-3/4", DN6-DN15

Температура: от -20 до 150 градусов

Обработка поверхности:

1. Для механической полировки: Внутренняя Ra＜0,5 мкм, снаружи: от 1-4" пескоструйная обработка, ниже 1" с зеркальной полировкой

 Чертеж

 Пожалуйста, проверьте форму размера ниже для получения подробной информации.


Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами напрямую.
