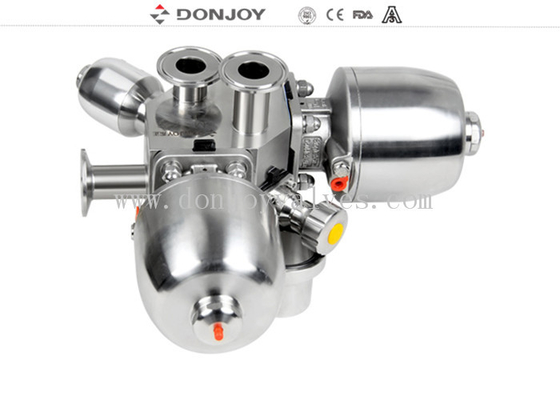

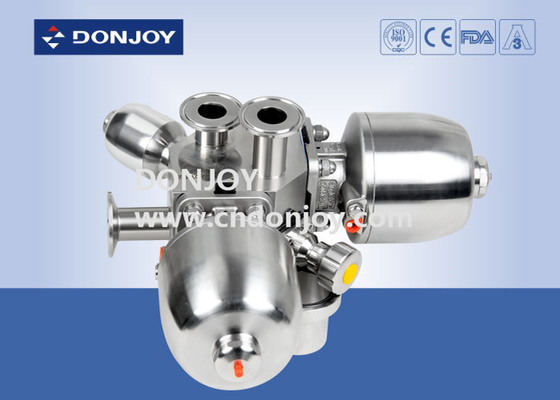

ДОНДЖОЙ санитарный многопортовый диафрагматический клапан, многопортовый клапан
Спецификации
|
Наименование продукта:
|
SS Санитарный многопортовый пневматический диафрагматический клапан для
фармацевтическая промышленность
|
|
Материал клапана:
|
SS316L
|
|
Материал уплотнения:
|
Одинаковая уплотнительная колонка/Клейкая ПТФЕ+ЭПДМ/Два шт.
PTFE+EPDM
|
|
Максимальное рабочее давление:
|
10 бар
|
|
Максимальная рабочая температура:
|
130 градусов Цельсия
|
|
Доступные размеры:
|
"-3" DN25-DN80
|
|
Доступное соединение:
|
Застежка/сварка/поток/специальное соединение
|
|
Доступно по стандарту:
|
3A/BPE/DIN/ISO/IDF
|
|
Используется:
|
Ручная, пневматическая
|
|
Доступная структура:
|
Прямая, ти, U-тип, дно резервуара
|
|
Управление:
|
Умный позиционировщик клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Сфера применения:
|
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т.д.
|
|
Руководство по эксплуатации:
|
Китайский - английский двуязычный
|
|
Направление порта:
|
Согласно фактической ситуации
|
Описание
Различные конфигурации диафрагменного клапана
1. Дидафрагма клапан с писсионером/контроллером процесса ((IL-TOP)
2. Диафрагма клапан с управляющим блоком ((C-Top)
3Регулятор клапана
4Модуль датчика положения
5Пластиковая ручка
6Ручка из нержавеющей стали
7. Острие из нержавеющей стали
8Электрический диафрагменный клапан
9Пластиковый аккумулятор
10Корпус: литье / ковка
Принципы работы
1Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.
2Когда клапан закрывается, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления движется диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через тело.
3Взаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы
4. клапан может быть ручной эксплуатации и пневматической эксплуатации верхней части управления электродинамических клапанов
Сертификат клапана диафрагмы
1Все синтетические смолы и добавки соответствуют сертификации FDA.
2.Документирован химический состав материала, физические свойства и процесс производства.
3.3-последовательность аутентификация
4.CE-PED/97/23/EC
5.EN 10204-3.1
Диафрагма клапана
1. EPDM+PTFE ((Клей)Планшеты диафрагмы обладают высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием деградации кода и не подвержены колебаниям температуры.является ли это тепловым циклом, холодный цикл или паровая система дезинфекции.
Степеничность: 1-3", DN20-DN80
Температура: от 20 до 120 градусов.
2. EPDM+PTFE (Separate) Это может уменьшить толерантность диафрагмы и продлить срок службы диафрагмы
Прозрачность: 1-4", DN20-DN100
Температура: от 20 до 150 градусов.
3 Одиночная уплотнение (EPDM/SILICONE/FPM), резиновая диафрагма встроенная слой вулканизированного волокна слой повысить его механические свойства, затем диафрагма в давлении и температуре имеет высокую устойчивость уплотнения,усиление отверждения волокон в нержавеющей стали болтПоэтому он подходит для использования в вакуумной среде.
Прозрачность: 1-4", DN20-DN100
Температура: от 10 до 120 градусов.
4. Мини-типовая уплотнение диафрагмы (EPDM, SILICONE, FPM, EPDM+PTFE)
Прозрачность: 1/4"-3/4", DN6-DN15
Температура: от 20 до 150 градусов.
Обработка поверхности:
1Для механической полировки: Внутренний Ra < 0,5 μm, наружный: от 1 до 4 "Песочница, ниже 1" с зеркальной полировкой
Рисунок
Подробная информация приведена в форме размеров ниже.
Тэги: клапаны Донджоя, клапан диафрагмы, клапан BPE
