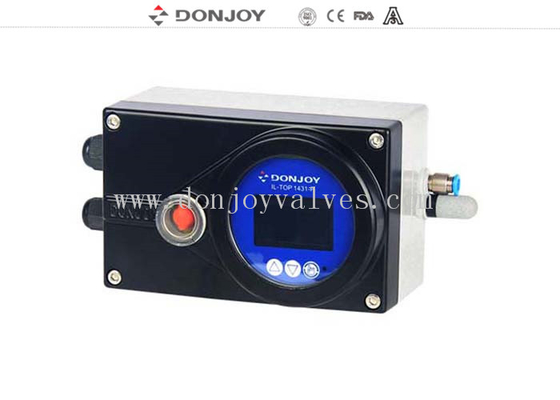

SS304 / 316 Пневматический позиционировщик клапана 0/4-20mA, 0-5/10V Выход обратной связи по положению
Спецификация
|
Наименование продукта
|
SS304 / 316 Пневматический позиционировщик клапана 0/4-20mA, 0-5/10V Выход обратной связи по положению
|
|
Сила
|
DC.24V
|
|
Рабочее давление
|
10 бар
|
|
Пневматическое давление
|
4-7 бар
|
|
Материал
|
SS304 / 316L
|
|
Рабочая температура
|
-10°C ~ 130°C (-10°C ~ 150°C для клапана углового сиденья и клапана глобуса)
|
|
Уровень защиты
|
IP67
|
|
Стандартная функция
|
Входный сигнал 0/4-20mA до 0-5/10V
|
|
Факультативная функция
|
0/4-20mA, 0-5/10V выход обратной связи по положению
|
|
Факультативная функция
|
Управление сетевой шиной устройства
|
|
Интерфейс работы
|
ЖК-дисплей
|
|
Подробная информация о поставке
|
Обычно в течение 20 дней после получения T / T залог.
|
|
Сертификат
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO
|
Заявления

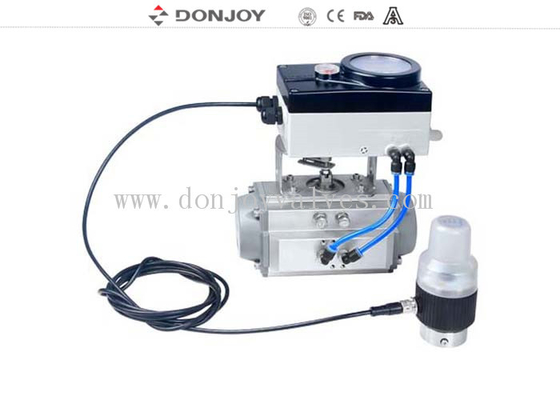

Локатор (IL-TOP-S) применения различных систем управления потоком жидкости процесса управления коробки, может быть установлен на различных угловых приводов движения, таких как пневматический клапан бабочки, шаровой клапан,клапан воротПодходит для управления потоком пневматического клапана.
Функциональная особенность
Сертификация защиты от взрывов: EXD II BT4
Уровень защиты: IP67
Входный сигнал: 0-4/20mA, 0-5/10V
Отзывный сигнал: 0-4/20mA, 0-5/10V
Протокол BUS: DEVICE NET BUS
Техническая характеристика
Управление может использоваться в качестве позиционирующего устройства или контроллера процесса.
В качестве позиционирующего устройства он мог устанавливать положение клапана в соответствии с точкой установки.
В качестве контроллера процесса MPU будет получать сигнал от управления путем сравнения значения положения клапана с фактическим положением клапана с помощью алгоритма управления PIC,контроллер процесса будет управлять клапаном к точному целевому позиционирующему клапана.
Контроллер состоит из MPU, блока обнаружения посредством управления сигналом, детектора положения, ЖК-дисплея, клавиатуры и пьезоэлектрического клапана и т.д.
Установка
Могли бы быть предложены приводы углового движения, такие как клапан бабочки, шаровый клапан и клапаны и т.д.
Спецификация: 1 дюйм - 12 дюймов, DN25 - DN200
Информация о заказе
Контроллер IL-TOP-S Square
|
Модель
|
Особенность
|
Обратная связь позиции
|
Описание
|
|
IL-TOP-S-001-M
|
Позиционировщик + управление процессом
|
4-20mA/0-5/10V
|
Однодействующие
|
|
IL-TOP-S-002-M
|
Позиционировщик + управление процессом
|
4-20mA/0-5/10V
|
Двойной эффект
|
|
IL-TOP-S-001
|
Позиционировщик + управление процессом
|
Нет
|
Однодействующие
|
|
IL-TOP-S-002
|
Позиционировщик + управление процессом
|
Нет
|
Двойной эффект
|
|
IL-TOP-S-001-BUS
|
Установщик позиции + управление процессом + BUS
|
|
Однодействующий + BUS
|
|
IL-TOP-S-002-BUS
|
Установщик позиции + управление процессом + BUS
|
|
Двухдействующий + BUS
|
Квадратный контроллер IL-TOP-S (защита от взрывов: EXD II BT4)
|
Модель
|
Особенность
|
Обратная связь позиции
|
Описание
|
|
IL-TOP-S-001-M-EX
|
Позиционировщик + управление процессом
|
4-20mA/0-5/10V
|
Однодействующие - уровни взрывов
|
|
IL-TOP-S-002-M-EX
|
Позиционировщик + управление процессом
|
4-20mA/0-5/10V
|
Двойной эффект - уровень взрыва
|
|
IL-TOP-S-001-EX
|
Позиционировщик + управление процессом
|
Нет
|
Однодействующие - уровни взрывов
|
|
IL-TOP-S-002-EX
|
Позиционировщик + управление процессом
|
Нет
|
Двойной эффект - уровень взрыва
|
|
IL-TOP-S-001-BUS-EX
|
Установщик позиции + управление процессом + BUS
|
|
Однодействующий, BUS - защита от взрывов
|
|
IL-TOP-S-002-BUS-EX
|
Установщик позиции + управление процессом + BUS
|
|
Двухдействующая система BUS - защита от взрывов
|
Экспозиция продукции
