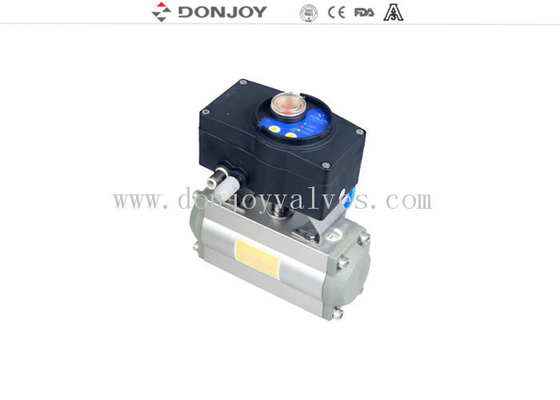

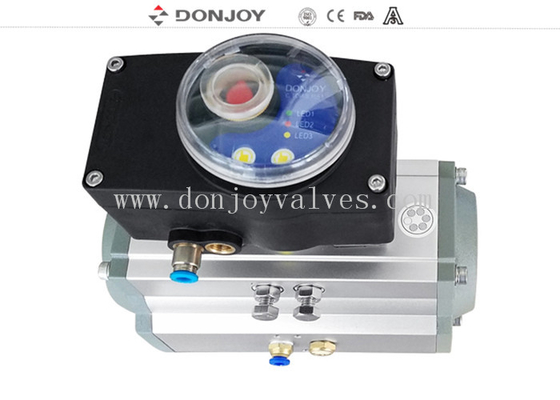

Алюминиевый привод с блоком управления Intelligent C TOP-1561 для обратной связи с ПЛК
Технические характеристики
1. Вход: PNP 24 В постоянного тока
2. Выход обратной связи: PNP DC24V & 4-20 мА
3. Питание: DC24V ±10%
4. Шина связи: AS-I BUS
5. Точность: Точность повторного позиционирования ≤0,2%
6. Настройка: Функция автоматической настройки одной кнопкой
7. Режим работы: Ручной/Автоматический режим
8. Функция диагностики герметичности
9. Дисплей: двухсекционный световой индикатор Открыто: Зеленый/Красный, Закрыто: Красный/Зеленый
10. Диапазон хода: 0-180 градусов
Спецификация
|
Название продукта
|
Интеллектуальный позиционер клапана
|
|
Рабочая среда
|
Смазанный сжатый воздух, инертные газы
|
|
Макс. рабочая температура
|
70℃
|
|
Рабочее давление
|
1,5 бар - 7 бар (22PSI to 102PSI)
|
|
Разъем
|
G1/8"
|
|
Степень защиты
|
IP67
|
|
Расход воздуха
|
200NL
|
|
Особенности
|
Пневматический привод двойного действия
|
|
Конструкция
|
Может быть с датчиком положения
|
|
Ход
|
180 градусов
|
|
Макс. количество блоков C - TOP
|
31 блок C - TOP
|
|
Соединительный кабель
|
2 м
|
|
AS-I BUS
|
макс. длина: 1 м
|
Применение
C - TOP - это пневматический контроллер, предназначенный для обеспечения оптимального управления клапаном.
Он совместим с большинством автоматических систем ПЛК. В пищевой, пивоваренной и фармацевтической промышленности
его можно установить на все виды пневматических клапанов, таких как клапаны с защитой от смешивания, дроссельные клапаны, шаровые клапаны, мембранные клапаны, реверсивные клапаны и седельные клапаны и т. д.
Дизайн и особенности
Легкое, быстрое и экономичное подключение датчиков к электромагнитному клапану (приводу) с помощью AS - I BUS.
Поскольку количество кабелей значительно уменьшено, установка и запуск становятся более удобными.
Кроме того, сокращается время запуска и можно избежать некоторых скрытых проблем при установке. Детали такие же, как у стандартного C - TOP. Единственная измененная деталь - встроенная плата, разъем замены изоляции AS - I и сам кабельный разъем.
Блок управления клапаном C - TOP - - 2014
Версия регулирования смещения
|
Модель
|
Датчик
|
Электромагнитный клапан |
Питание
|
Подключение
|
Примечания
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Кабельное соединение
|
Одинарное действие
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Кабельное соединение
|
Двойное действие
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Кабельное соединение
|
Три эффекта (клапан с защитой от смешивания)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Одинарное действие
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Двойное действие
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Три эффекта (клапан с защитой от смешивания)
|
Версия механического регулирования
|
Модель
|
Датчик
|
Электромагнитный клапан |
Питание
|
Подключение
|
Примечания
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Кабельное соединение
|
Одинарное действие
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Кабельное соединение
|
Одинарное действие
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Кабельное соединение
|
Двойное действие
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Кабельное соединение
|
Три эффекта (клапан с защитой от смешивания)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Одинарное действие
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Одинарное действие
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Двойное действие
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Три эффекта (клапан с защитой от смешивания)
|
