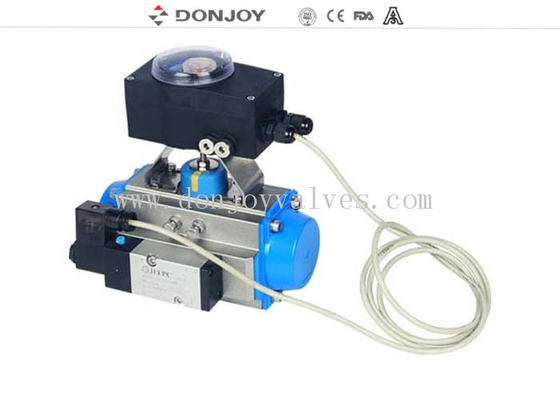

Алюминиевый клапанный привод с интеллектуальным блоком управления C TOP-1561 для обратной связи с ПЛК
Технические характеристики
1. Вход: PNP 24 В постоянного тока
2. Выход обратной связи: PNP DC24V & 4-20mA
3. Питание: DC24V ±10%
4. Шина связи: AS-I BUS
5. Точность: Точность повторного позиционирования ≤0,2%
6. Настройка: Функция автоматической настройки одной кнопкой
7. Режим работы: Ручной/Автоматический режим работы
8. Функция диагностики герметичности
9. Дисплей: двухсекционный световой индикатор Открыто: Зеленый/Красный, Закрыто: Красный/Зеленый
10. Диапазон хода: 0-180 градусов
СПЕЦИФИКАЦИЯ
| Название продукта |
Интеллектуальный позиционер клапана |
| Рабочая среда |
Смазанный сжатый воздух, инертные газы |
| Макс. рабочая температура |
70℃ |
| Рабочее давление |
1,5 бар - 7 бар (22PSI to 102PSI) |
| Разъем |
G1/8" |
| Степень защиты |
IP67 |
| Расход воздуха |
200NL |
| Особенности |

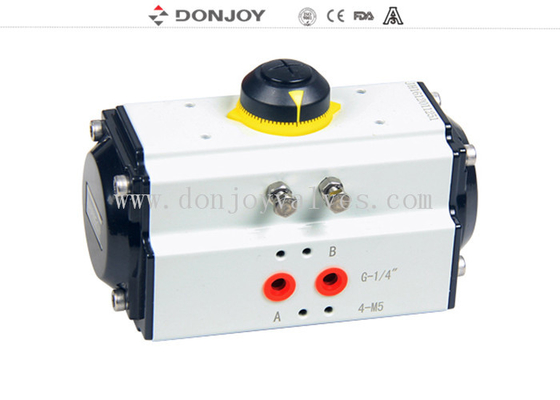

Пневматический привод двойного действия |
| Конструкция |
Может быть с датчиком положения |
| Ход |
180 градусов |
| Макс. количество блоков C - TOP |
31 блок C - TOP |
| Соединительный кабель |
2 м |
| AS-I BUS |
макс. длина: 1 м |
Применение

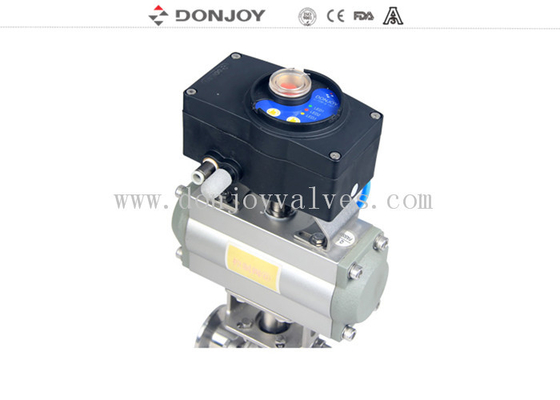

C - TOP - это пневматический контроллер, предназначенный для обеспечения оптимального управления клапаном.
Он совместим с большинством автоматических систем ПЛК. В пищевой, пивоваренной, фармацевтической промышленности
его можно установить на все виды пневматических клапанов, такие как клапаны с защитой от смешивания, дроссельные клапаны, шаровые клапаны, мембранные клапаны, реверсивные клапаны и седельные клапаны и т. д.
Дизайн и особенности
Легкое, быстрое и экономичное подключение датчиков к электромагнитному клапану (приводу) с помощью AS - I BUS.
Поскольку количество кабелей значительно уменьшено, установка и запуск становятся более удобными.
Кроме того, сокращается время запуска и можно избежать некоторых скрытых проблем при установке. Детали такие же, как у стандартного C - TOP. Единственная измененная деталь - встроенная плата, разъем AS - I для замены изоляции и сам кабельный разъем.
Блок управления клапаном C - TOP - - 2014
Версия регулирования смещения
|
Модель
|
Датчик
|
Электромагнитный клапан |
Питание
|
Подключение
|
Примечания
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Кабельное соединение
|
Одинарного действия
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Кабельное соединение
|
Двойного действия
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Кабельное соединение
|
Три эффекта (клапан с защитой от смешивания)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Одинарного действия
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Двойного действия
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Три эффекта (клапан с защитой от смешивания)
|
Версия механического регулирования
|
Модель
|
Датчик
|
Электромагнитный клапан |
Питание
|
Подключение
|
Примечания
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Кабельное соединение
|
Одинарного действия
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Кабельное соединение
|
Одинарного действия
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Кабельное соединение
|
Двойного действия
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Кабельное соединение
|
Три эффекта (клапан с защитой от смешивания)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Одинарного действия
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Одинарного действия
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Двойного действия
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Три эффекта (клапан с защитой от смешивания)
|
