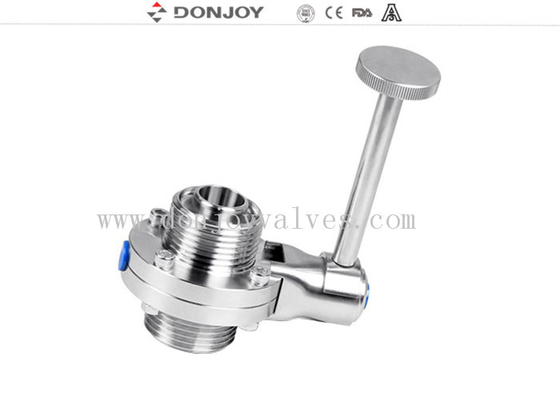

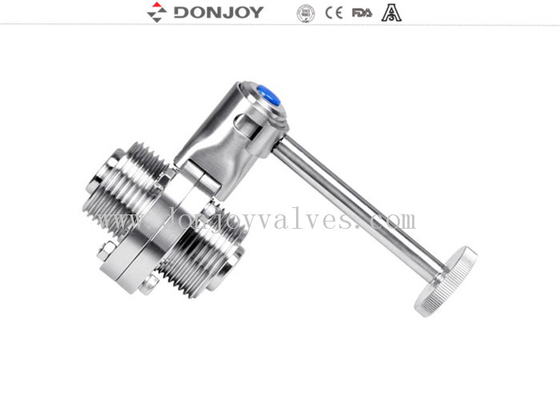

Шестигранная гайка RJT / Резьбовой ручной дисковый затвор, дисковый затвор с внутренней/наружной резьбой
Технические характеристики
Макс. давление: 10 бар (DN25-DN100), 8 бар (DN125-DN150), 5 бар (DN200-DN300)
Мин. давление: 0,2 бар
Рабочая температура: от -10°C до +120°C (EPDM)
Спецификации
|
Название продукта:
|
Шестигранная гайка RJT / Резьбовой ручной дисковый затвор SS316L/304,
Дисковый затвор с внутренней/наружной резьбой
|
|
Материал корпуса клапана:
|
SS304/316L
|
|
Материал уплотнения:
|
EPDM (стандарт), FPM/SILICON/NBR, FDA177.2600
|
|
Максимальное рабочее давление:
|
5 бар
|
|
Максимальная рабочая температура:
|
120 градусов C
|
|
Доступные размеры:
|
DN10-DN300, 1/2"-12"
|
|
Соединение
|
Резьба, фланец, сварка, хомут..
|
Корпус: Изготовлен из кованого материала. Полностью прецизионная обработка на станке с ЧПУ.
Соединение: доступны концы под хомут и сварку, наружная резьба и внутренняя резьба от 1/2", 3/4" до 4".
Диск: Изготовлен из кованого материала. Полностью прецизионная обработка на станке с ЧПУ.
Марка материала: 304, 316L
Диапазон размеров: от 1/2", 3/4" до 12".
Уплотнение (прокладка): EPDM, SILICON, VITON
Дизайн и особенности: Компактный и прочный дизайн
Доступные размеры DN25-DN300 (1/2"-12")
Многопозиционная ручка подходит для DN100/4"
Ручка-тяга подходит для DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
Корпус клапана может быть изменен с любым типом соединения
Описание
Наш корпус дискового затвора может быть предложен с концом под хомут, концом под сварку, наружной резьбой, внутренней резьбой.
Различные ручки на 4 позиции, 12 позиций и другие стили, которые вы запрашивали, или привод для вашего широкого использования. Корпус и диск дискового затвора полностью обработаны на станке с ЧПУ, высоко отполированы, что требуется с высоким качеством в развитых странах по всему миру.
Применение
Дисковый затвор, независимо от того, ручной или автоматический, может использоваться в пищевой, фармацевтической и химической промышленности. Необходимо указать номера плавок при заказе, а также требуются MTR.
Отчеты о материальных испытаниях (MTR) доступны для документирования всех номеров плавок.
Рабочий крутящий момент (Нм)
|
DN25/1"
|
DN40/1.5"
|
DN50/2"
|
2.5"
|
DN65
|
3"
|
DN80
|
DN100/4"
|
DN125
|
DN150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу клиентов.
Детали доставки
Обычно в течение 20 дней после получения предоплаты T/T.
