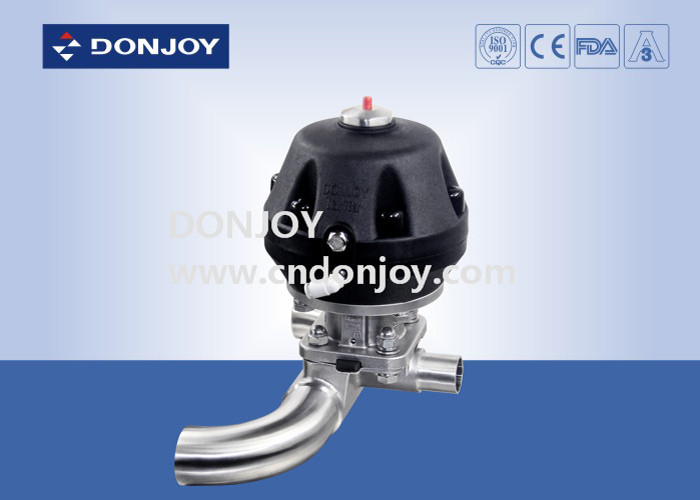

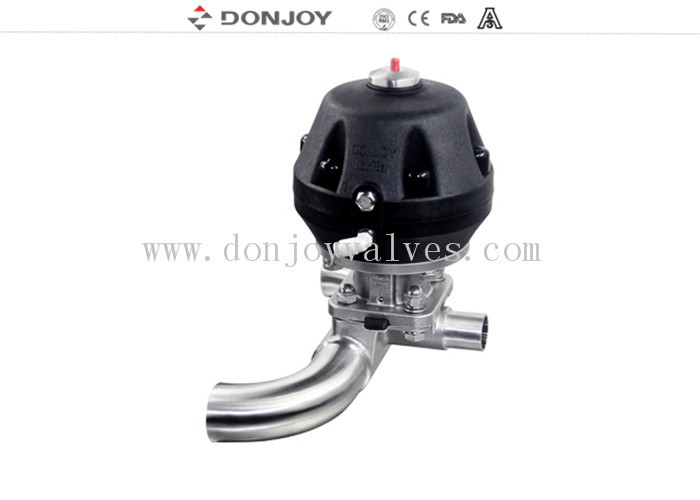

Пластиковый пневматический трехсторонний диафрагматический клапан типа U согласно ASME BPE

Пластиковый пневматический трехсторонний диафрагматический клапан типа U согласно ASME BPE

Спецификации


Описание
Различные конфигурации диафрагменного клапана

Пневматическая работа
1. Дидафрагменный клапан с позиционирующим устройством/контроллером процесса ((IL-TOP)

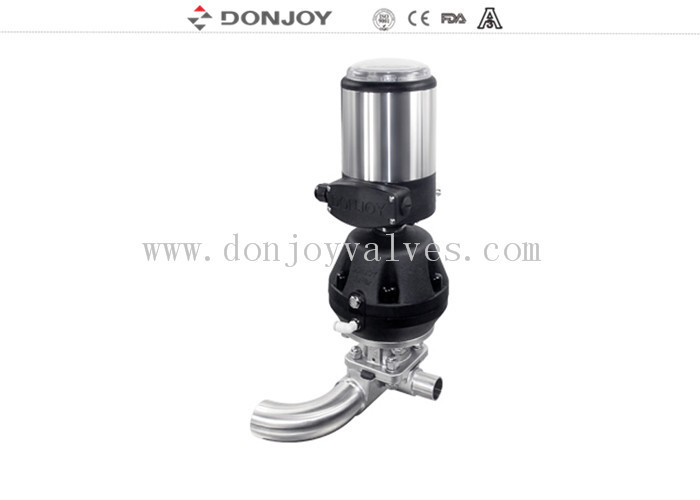

2. Диафрагматический клапан с управляющим блоком ((C-top) Mimi C-top
3Регулятор клапана
4Модуль датчика положения
5. Действующий механизм из нержавеющей стали
6Пластиковый приводящий

Электрическая работа
7Электрический диафрагменный клапан

Ручная работа
8Пластиковая ручка.
9Ручка из нержавеющей стали

Материал корпуса клапана
10Корпус: литье / ковка

Применение:
Диафрагматические клапаны, работающие вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для управления потоком, а также для управления открытием/закрытием.
В отличие от других клапанов, диафрагменные клапаны имеют лучшие характеристики потока, их легче очищать и лучше обрабатывать вещество частицами.Феномен воздушного кармана встречается редко при применении контроля потока.

Корпус клапана:
Корпус ковкипроход через кусок слитка из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивает изменение формы прохода через экструзию,через ковка после плотности тела вышеЗатем через центр обработки выполняют высокоточную обработку.

Корпус литьяизготавливается с помощью формы парафинового воска, формы парафинового воска, инфитрации в керамику, чтобы вся поверхность восковой формы тела сформировала слой сильной керамики.затем в расплавление раствора из нержавеющей стали, после охлаждения отбивают внешний вид керамики, пустой корпус делается uo.Casting размер очень точный, внешний вид гладкий, чистый и аккуратный.

Принципы работы

1Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.

2Когда клапан закрывается, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления движется диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через тело.

3Взаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы

4. клапан может быть ручной эксплуатации и пневматической эксплуатации верхней части управления электродинамических клапанов

Сертификат клапана диафрагмы

1Все синтетические смолы и добавки соответствуют сертификации FDA.

2.Документирован химический состав материала, физические свойства и процесс производства.

3.3-последовательность аутентификация

4.CE-PED/97/23/EC

5.EN 10204-3.1

Диафрагма клапана

1. EPDM+PTFE ((Клей)Планшеты диафрагмы обладают высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием деградации кода и не подвержены колебаниям температуры.является ли это тепловым циклом, холодный цикл или паровая система дезинфекции.

Степеничность: 1-3", DN20-DN80

Температура: от 20 до 120 градусов.

2. EPDM+PTFE (Separate) Это может уменьшить толерантность диафрагмы и продлить срок службы диафрагмы

Прозрачность: 1-4", DN20-DN100

Температура: от 20 до 150 градусов.

3 Одиночная уплотнение (EPDM/SILICONE/FPM), резиновая диафрагма встроенная слой вулканизированного волокна слой повысить его механические свойства, затем диафрагма в давлении и температуре имеет высокую устойчивость уплотнения,усиление отверждения волокон в нержавеющей стали болтПоэтому он подходит для использования в вакуумной среде.

Прозрачность: 1-4", DN20-DN100

Температура: от 10 до 120 градусов.

4. Мини-типовая уплотнение диафрагмы (EPDM, SILICONE, FPM, EPDM+PTFE)

Прозрачность: 1/4"-3/4", DN6-DN15

Температура: от 20 до 150 градусов.

Обработка поверхности:

1Для механической полировки: Внутренний Ra < 0,5 μm, наружный: от 1 до 4 "Песочница, ниже 1" с зеркальной полировкой

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами напрямую.
