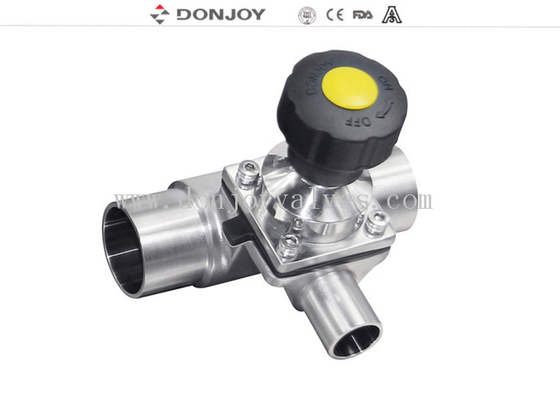

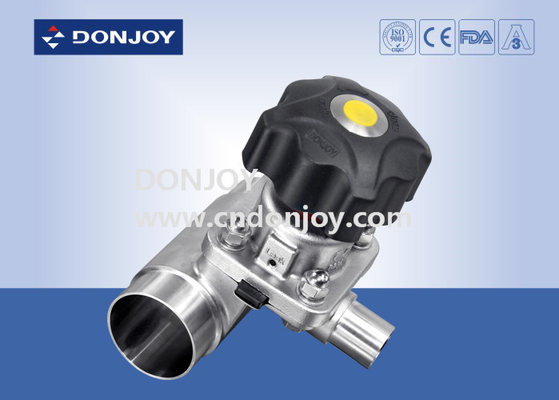

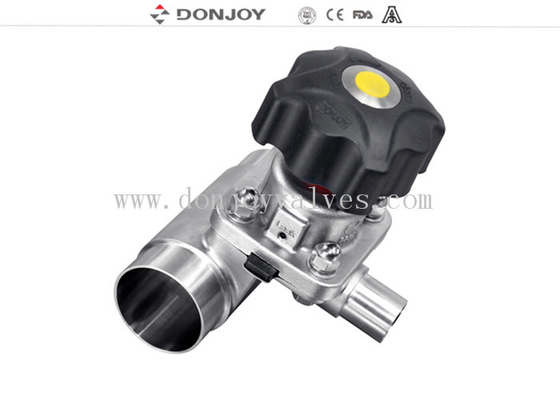

DONJOY Санитарный диафрагменный клапан /Три-Т портовый клапан с сварными концами с пластиковой ручкой
Различные конфигурации диафрагменного клапана
1. Дидафрагма клапан с писсионером / контроллером процесса (IL-TOP)
2. Диафрагма клапан с управляющим блоком (C-Top)
3Регулятор клапана
4Модуль датчика положения
5Пластиковая ручка
6Ручка из нержавеющей стали
7. Острие из нержавеющей стали
8Электрический диафрагменный клапан
9Пластиковый аккумулятор
10Корпус: литье / ковка
Заявления
Ручно работающий диафрагматический клапан специально разработан для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для управления потоком, а также для работы с открытыми и закрытыми клапанами.
Диафрагматический клапан имеет лучшую характеристику потока по сравнению с другими клапанами.Феномен воздушного кармана встречается редко при применении контроля потока.
Принципы работы
Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.
Когда клапан закрыт, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления перемещается диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через телоВзаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы.
Спецификации
|
Наименование продукта:
|
Мини-тип SS 316L многопортовый санитарный диафрагменный клапан
Трехпортовый клапан с сварными концами
|
|
Материал клапана:
|
SS316L
|
|
Материал уплотнения:
|
Одинаковая уплотнительная колонка/Клейкая ПТФЕ+ЭПДМ/Два шт.
PTFE+EPDM
|
|
Максимальное рабочее давление:
|
6-8 бар ((в зависимости от диафрагмы)
|
|
Максимальная рабочая температура:
|
-30 до 150 градусов Цельсия
|
|
Доступный размер:
|
1/4-3/4, DN6-DN15
|
|
Доступное соединение:
|
Застежка/сварка/поток/специальное соединение
|
|
Доступный стандарт:
|
3A/BPE/DIN/ISO/IDF
|
|
Используется:
|
Ручная, пневматическая
|
|
Доступная структура:
|
Прямая, ти, U-тип, дно резервуара
|
|
Управление:
|
Умный позиционировщик клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Подходящее применение:
|
Для переработки молочных продуктов, продуктов питания, напитков, фармацевтических продуктов и т.д.
|
|
Станция корпуса клапана:
|
Литье или ковка
|
|
Датчик позиции:
|
Необязательно
|
|
Подробная информация о упаковке:
|
Внешняя упаковка - картонная или
Или по запросу клиента.
|
|
Подробности доставки:
|
Обычно в течение 20 дней после получения T / T залог.
|
Подробная информация об упаковке
Пузырьки для каждого клапана.
Внешняя упаковка - картонные или фанеры.
Или по просьбе клиентов.
Подробная информация о поставке
Обычно в течение 20 дней после получения T / T залог.

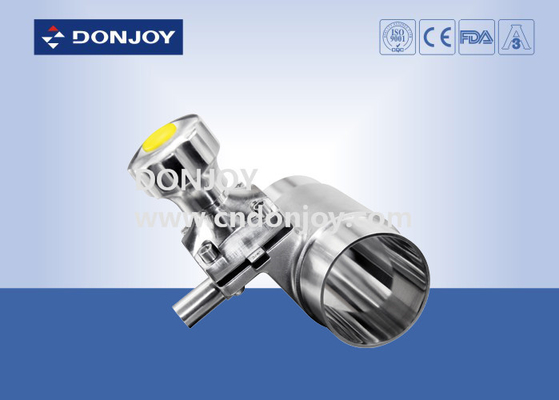

Продуктовое изображениеg
Экспозиция продукции
