4-дюймовый SS 316L ручной многопортовый санитарный диафрагматический клапан U - B Tee Type
Трехсторонний клапан + Вентиль отбора проб, предназначенный для оптимизации мертвого угла, но есть особые потребности в небольших ветвях трубы для большой трубы, идеальные прямые трубы ≥DN50,экспорт ветвей и сиденья 1/2"-3/4"
Описания
Диафрагматические клапаны, работающие вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для управления потоком, а также для управления открытием/закрытием.
В отличие от других клапанов, диафрагменные клапаны имеют лучшие характеристики потока.
редко при применении контроля потока.
Спецификации
|
Наименование продукта:
|
Ручной многопортовый санитарный диафрагматический клапан U - B Tee Type
|
|
Материал клапана:
|
SS316L
|
|
Материал уплотнения:
|
Одинаковая уплотнительная колонка/Клейкая ПТФЕ+ЭПДМ/Два шт.
PTFE+EPDM
|
|
Максимальное рабочее давление:
|
от 6 до 10 Бар (в зависимости от диафрагмы)
|
|
Максимальная рабочая температура:
|
-30°C до 130°C (в зависимости от диафрагмы)
|
|
Доступные размеры:
|
1'-4' DN25-DN100
|
|
Доступное соединение:
|
Застежка / сварка / нить / специальное соединение
|
|
Доступно по стандарту:
|
3A / BPE / DIN / ISO / IDF
|
|
Используется:
|
Ручная, пневматическая
|
|
Доступная структура:
|
Прямая, ти, U-тип, дно резервуара
|
|
Управление:
|
Умный позиционировщик клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Сфера применения:
|
Молочные продукты, продукты питания, напитки, фармацевтика, косметика и т.д.
|
|
Направление клапана:
|
Поднимитесь.
|
|
Номер порта:
|
Направление с несколькими портами
|
Корпус клапана:
Корпус ковкипроход через кусок слитка из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивают, через экструзию, изменение формы прохода,через ковку после корпуса зависимость вышеПосле этого через центр обработки производится высокоточная обработка.
Корпус литьяИзготавливается с помощью формы парафинового воска, формы парафинового воска проникает в керамику, чтобы вся поверхность восковой формы тела образовывала слой сильной керамики.Затем в раствор из нержавеющей стали., после охлаждения отбивать внешний вид керамики, пустой корпус сделан.Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.
Пневматическая работа
1. Дидафрагменный клапан с позиционирующим устройством/контроллером процесса ((IL-TOP)
2. Диафрагма клапан с управляющим блоком ((C-Top)
3Регулятор клапана
4Модуль датчика положения
5. Действующий механизм из нержавеющей стали
6Пластиковый приводящий
Электрическая работа
7Электрический диафрагменный клапан
Ручная работа
8Пластиковая ручка
9Ручка из нержавеющей стали
Материал корпуса клапана
10Корпус: литье / ковка
Диафрагма:
Для EPDM температурный диапазон около -10 до 120 градусов, и он подходит для использования в вакуумной среде
EPDM+PTFE (Клей): Температура такая же, как и у Single Sea, но для PTFE диафрагмы с высокой химической устойчивостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью,Нет холодной дегенерации.Он также может использоваться для системы дезинфекции пара.
EPDM + PTFE ((отдельно), Максимальная температура может страдать 150 градусов может работать в плохих условиях
И когда вы попросили оферту и не отметили запрос, мы предоставим EPDM + PTFE ((Клей) один
О обработке: Если для механической полировки: Ra около 0,3 мм, Если электрическая полировка: Ra около 0,25 мм. Также можно по запросу клиента

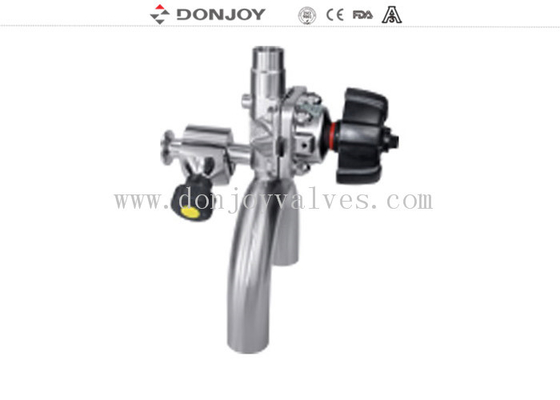

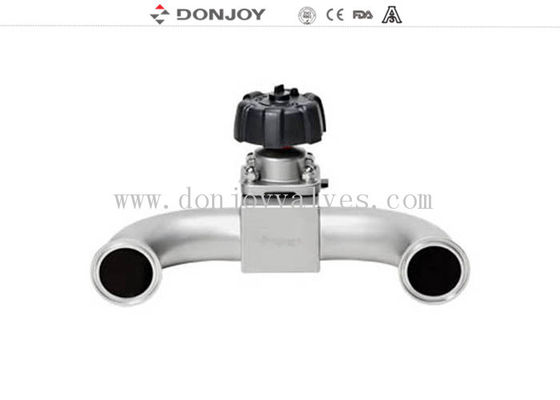

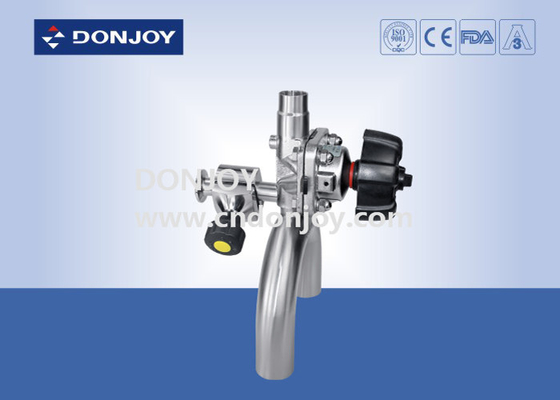

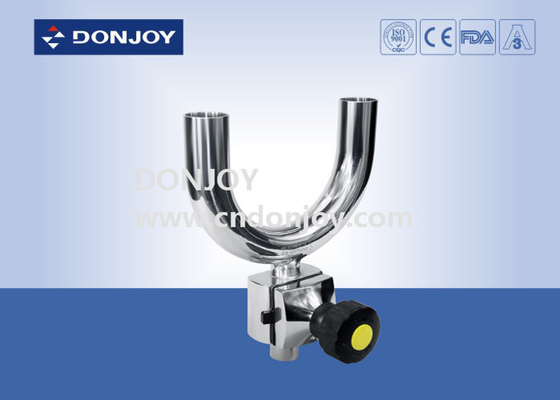

Рисунки продукции
Экспозиция продукции
Тэги: диафрагма клапаны,Фамацетические клапаны, санитарные клапаны
